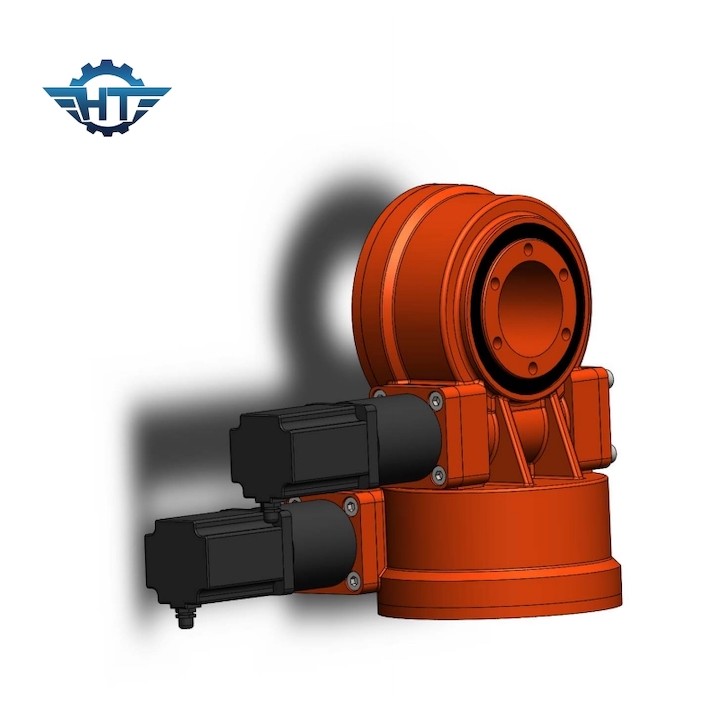

Двухосевой поворотный привод с червячной и зубчатой ​​структурой для солнечной системы слежения
Двухосевой поворотный привод с червячной и зубчатой ​​структурой для солнечной системы слежения
Двухосевой поворотный привод с червячной и зубчатой ​​структурой для солнечной системы слежения
Двухосевой поворотный привод с червячной и зубчатой ​​структурой для солнечной системы слежения
Спецификации
Номер модели :
SDE5”
Место происхождения :
Чанчжоу, Китай
минимальное количество для заказа :
1 кусок
Условия оплаты :
Л/К, Т/Т, западное соединение
Возможность поставки :
2000 шт в месяц
Срок поставки :
15~45 дней
Детали упаковки :
фанерный ящик
Модель :
5 дюймов
Передаточное число :
37
Эффективность :
40%
Тип :
Двойная ось
Заявление :
система слежения за солнцем
Обслуживание OEM :
Доступный
Водитель :
Двигатели 12/24 В постоянного тока, серводвигатели
Описание

Двухосевой поворотный привод с червячной и зубчатой ​​структурой для солнечной системы слежения

Описание червячной и зубчатой ​​передачи

Поворотные приводы состоят из поворотного подшипника, червячного вала, корпуса, подшипника, двигателя и так далее.Двигатель приводит в движение червячный вал, внешнее кольцо поворотного подшипника будет вращаться, внешнее кольцо передает крутящий момент через фланец, в то время как внутреннее кольцо поворотного подшипника закреплено в корпусе.

Двухосевой поворотный привод с червячной и зубчатой ​​структурой для солнечной системы слежения

Параметры поворотных приводов модели SDE

Параметры производительности модели SDE
Модель Номинальный выходной крутящий момент (Нм)

Крутящий момент

(кН.м)

 Удерживающий крутящий момент (кН.м) Осевая нагрузка (кН) Радиальная нагрузка (кН) Соотношение Эффективность

Точность

(степень)

 IP

Рабочий этап

(℃)

 самоблокирующийся Вес (кг)
3" 600 1,5 5,8 10 15 31:1 40% ≤0,15 66 -40～+80 Да 25 кг
5 дюймов 800 6 9.2 16 27 37:1 40% ≤0,15 66 -40～+80 Да 34 кг
7 дюймов 2000 г. 7,5 13.2 34 58 57:1 40% ≤0,15 66 -40～+80 Да 56 кг
9 дюймов 4300 16 27,2 60 130 61:1 40% ≤0,15 66 -40～+80 Да 92 кг
12 дюймов 5800 25 41 77 190 78:1 40% ≤0,15 66 -40～+80 Да 160 кг
14 дюймов 6750 48 45 110 230 85:1 40% ≤0,15 66 -40～+80 Да 224 кг
17 дюймов 9460 67 54 142 390 102:1 40% ≤0,15 66 -40～+80 Да 320 кг
21 дюйм 16000 89 65 337 640 125:1 40% ≤0,15 66 -40～+80 Да 492 кг
25 дюймов 21450 112 89 476 950 150:1 40% ≤0,15 66 -40～+80 Да 705 кг

Функция

Поворотный привод способен выдерживать большую осевую нагрузку, радиальную нагрузку и опрокидывающий момент.Поворотный стол или рама вращается по азимуту и ​​высоте с помощью поворотного привода.

Заявление

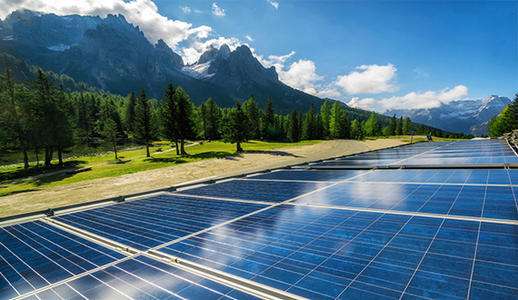

Для солнечной энергии: разработана в системе слежения за солнцем и повышает эффективность выработки электроэнергии.

Для промышленного использования: в основном используется для вращения двух относительно вращающихся объектов на 360°.

Двухосевой поворотный привод с червячной и зубчатой ​​структурой для солнечной системы слежения

Преимущества

1. Разработан с червячным валом в виде песочных часов, который обеспечивает больший контакт с зубьями и более высокий крутящий момент.

2. Срок службы увеличивается за счет упрочнения шестерни и дорожки качения.

3. Производительность продукта проверяется и гарантируется качество продукта.

Существует множество приложений, в которых можно использовать поворотный привод, в первую очередь потому, что он идеально подходит для приложений, требующих как удерживающей силы, так и силы вращающего момента.
