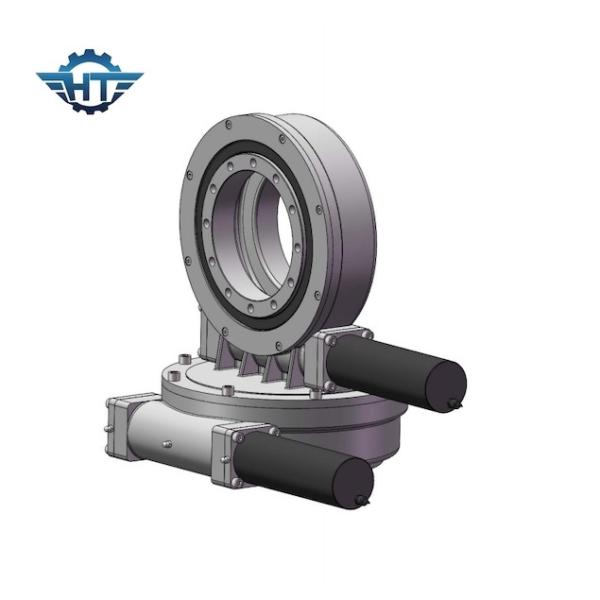

Поворотный механизм с закрытым корпусом небольшой двойной оси для проекта панели слежения за Солнцем
Поворотный механизм с закрытым корпусом небольшой двойной оси для проекта панели слежения за Солнцем
Поворотный механизм с закрытым корпусом небольшой двойной оси для проекта панели слежения за Солнцем
Поворотный механизм с закрытым корпусом небольшой двойной оси для проекта панели слежения за Солнцем
Спецификации
Номер модели :
SDE3"
Место происхождения :
Китай
минимальное количество для заказа :
1 кусок
Условия оплаты :
Л/К, Т/Т, западное соединение
Возможность поставки :
2000 шт в месяц
Срок поставки :
15~45 дней
Детали упаковки :
Фанерный ящик
Материал :
чугун
Модель :
SDE3"
размер :
3-25 дюймов
Диаметр отверстия :
100-800мм
Варианты передач :
Внешние шестерни
Гарантия :
5 лет
ОЕМ :
Доступный
Вращающийся тип :
Двойная ось
Описание

Небольшой двойной корпус поворотного механизма оси закрытый для проекта панели слежения Солнца

Описание поворотного механизма

Поворотные приводы Hangtuo обеспечивают большое передаточное число в одной ступени передачи, оптимизированное по соотношению веса и производительности.Червяки и шестерни собраны в низкопрофильный, самоудерживающийся и готовый к установке корпус, что позволяет изделию реагировать на все осевые и радиальные силы и результирующие опрокидывающие моменты, возникающие в самых сложных условиях.Эти легко адаптируемые продукты также отличаются высокой ударопрочностью, длительным сроком службы, плавным вращением, защитой подшипников и вариантами герметичных приводов.Все технические преимущества в сочетании с ведущими в отрасли стандартами качества делают продукты Hangtuo идеальными кандидатами для критически важных приложений в тяжелых условиях.

Поворотный механизм с закрытым корпусом небольшой двойной оси для проекта панели слежения за Солнцем

Параметры производительности поворотного привода модели SDE

Параметры производительности модели SDE
Модель Номинальный выходной крутящий момент (Нм)

Крутящий момент

(кН.м)

 Удерживающий крутящий момент (кН.м) Осевая нагрузка (кН) Радиальная нагрузка (кН) Соотношение Эффективность

Точность

(степень)

 IP

Рабочий этап

(℃)

 самоблокирующийся Вес (кг)
3" 600 1,5 5,8 10 15 31:1 40% ≤0,15 66 -40～+80 Да 25 кг
5 дюймов 800 6 9.2 16 27 37:1 40% ≤0,15 66 -40～+80 Да 34 кг
7 дюймов 2000 г. 7,5 13.2 34 58 57:1 40% ≤0,15 66 -40～+80 Да 56 кг
9 дюймов 4300 16 27,2 60 130 61:1 40% ≤0,15 66 -40～+80 Да 92 кг
12 дюймов 5800 25 41 77 190 78:1 40% ≤0,15 66 -40～+80 Да 160 кг
14 дюймов 6750 48 45 110 230 85:1 40% ≤0,15 66 -40～+80 Да 224 кг
17 дюймов 9460 67 54 142 390 102:1 40% ≤0,15 66 -40～+80 Да 320 кг
21 дюйм 16000 89 65 337 640 125:1 40% ≤0,15 66 -40～+80 Да 492 кг
25 дюймов 21450 112 89 476 950 150:1 40% ≤0,15 66 -40～+80 Да 705 кг

Принцип работы поворотного привода

Червяк приводится в движение двигателем, который приводит в движение поворотный привод и передает крутящий момент через фланец, закрепленный в корпусе.Привод поворота имеет реверсивную самоблокировку благодаря червячной передаче с реверсивной самоблокировкой.

Ключевая особенность

1. стабильный

2. высокая точность

3. отличная производительность
