Трансформатор частоты коротковолнового диапазона 150В серии ТП25Д плоскостный, ПКБ устанавливая плоскостный трансформатор, максимальную толщину 9.12мм

ОСОБЕННОСТИ:

• Показатель мощности до 150 ватт
• Высокая эффективность над 98%
• Плотность наивысшей мощности 600 ватт на кубический дюйм

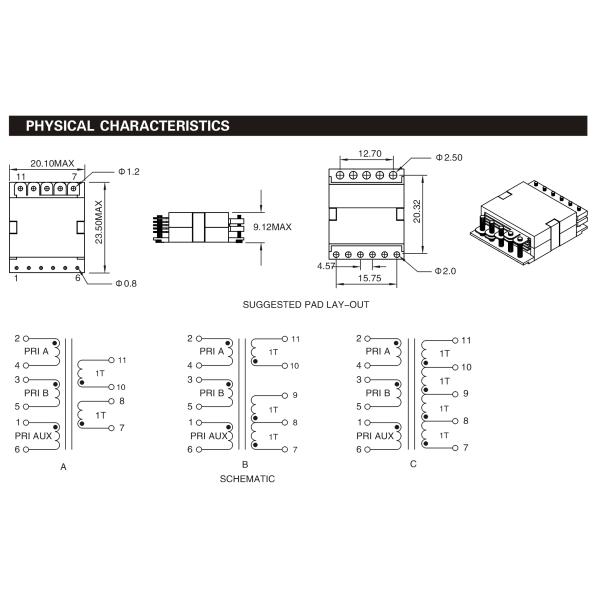

• След ноги 23,5 мм×20.10 мм
• Более низкий профиль 9,12 мм
• Высокая изоляция (рабочие) 1500 Вдк
• Частота коротковолнового диапазона 200 кХз-700 КГц
• Рабочая температура -40℃ к +125℃
• Очень низкая индуктивность рассеяния (меньше чем 0,2% для ООН-проделанных брешь ядров).
• Рентабельный и конкурентоспособная цена.
• Минимальное электромагнитное взаимодействие (EMI).
• Высокие расстояния Крепаге и зазора между основным и
• Применимый ко всем топологиям СМПС.

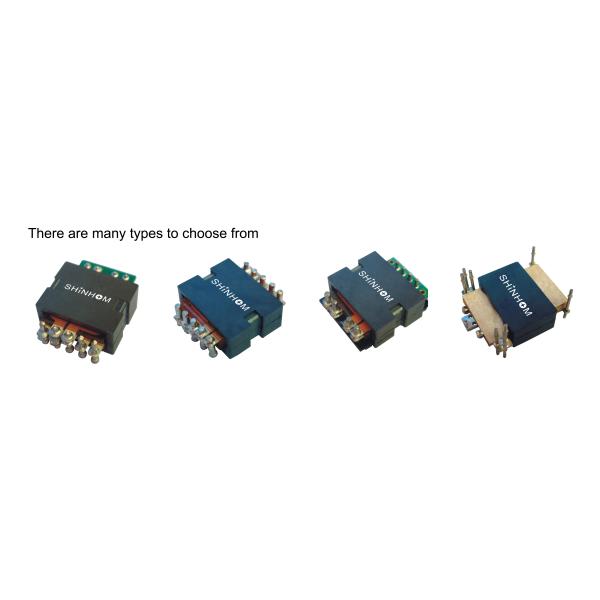

• Различные варианты установки и терминалов (горизонтальный, вертикальный, Через-отверстие, СМТ, штырь, Летани-кабель и больше).
• Специально конструированные жар-рассеивая фермуары.
• Трансформатор низкопрофильного плоскостный
• Высокомощный плоскостный трансформатор
• Высокочастотный плоскостный трансформатор
• Трансформатор ПКБ плоскостный
• Плоскостный трансформатор переключения
• Стандартный трансформатор СМТ плоскостный

ПРИМЕНЕНИЯ:

• Конвертеры высокой эффективности ДК/ДК.
• Высокие эффективности до более 98 процентов, плотности наивысшей мощности 600 ватт в кубические конвертеры дюйма ДК/ДК.
• Для переднего, полно-моста, полу-моста и пушпульных конвертеров ДК/ДК.
• Вводы напряжения между 18В и 75В, и напряжения тока выхода от 52В вниз к конвертерам 1.0В ДК/ДК.
• Радиосвязи, промышленные системы управления,
• Автомобильные и тяжелые системы корабля оборудования

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ:

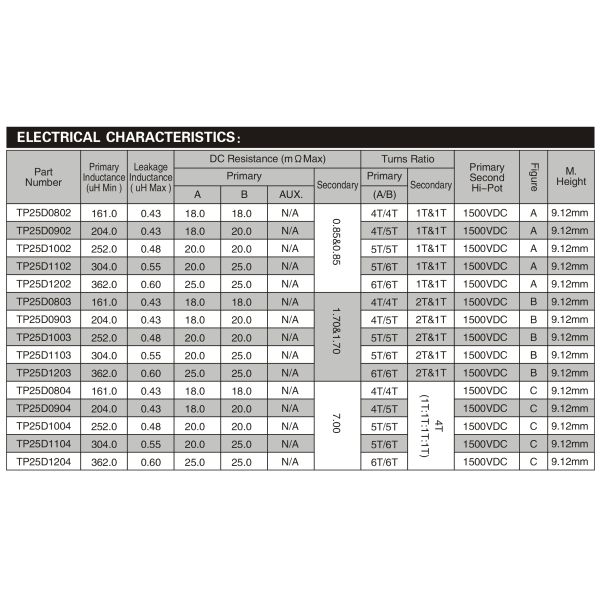

• Индуктивность измерена с Пин обеих основных замоток соединянным последовательно (2-5) с замкнутым накоротко Пин (3-4).
• Индуктивность рассеяния измерена в обматывать Пин (2-4) с полностью другой замкнутой накоротко замоткой.
• Все спецификации типичные на ТА=25℃.
