Сушильщик пачки трубки

Применения:

1. Машина для просушки соответствующая для сушить свободные материалы, например: форма порошка, частицы и куска без больших частиц.

2. Применение в химической промышленности, пищевой промышленности, кормовой промышленности и других индустриях, например: фабрика крахмала, фабрика питания, фабрика обработки мяса, фабрика вина, фабрика пива и так далее.

Технические параметры:

Детали продукта:

Общие описания:

• Сушильщик пачки трубки основан на режиме кондукции для сушить. Продукт, который нужно нагреть и высушенные единственные контакты испаряются нагретые трубки, и не сразу пар. Пачки трубки эксплуатируются на принципе противотечения (т.е. подачах пара в направление напротив t0 направление материальной подачи). Сушильщики пачки трубки конструированы путем рассмотрение влажных - и - характеристик подачи сухого продукта, тенденции образования коркы шишки и термальной чувствительности материала в сухом состоянии.
• В сушильщике пачки трубки трубки аранжированы в окружном образе на внутренней периферии вращая раковины. Это все собрание раковины и трубок поддержано на покрышках/роликах & управлено через соответствующую зубчатую передачу. Влажный материал питания кормится через материальное впускное сопло установленное на один конец раковины сушильщика. Это влажное питание кормится через фидер винта. Материал питания полил на трубках с помощью поднимаясь лезвиям которые установлены на вращая раковине. Пар входит в трубки через вращая соединение установленное на материальную разгрузочную позицию раковины. Материал получает высушенным & discharged от материальных выгрузочных отверстий на раковине. Пары извлекутся из впускного конца с помощью воздуходувке всасывания после отделять штрафы в разделителе циклона. Предусмотрены, что предотвращает соответствующее герметизируя расположение потери утечки и продукта воздуха.
• Пачка трубки вращана внутри неподвижного изолированного снабжения жилищем. Пар проведен хотя одно конец пачки трубки для сушить и конденсатное извлекутся из другого конца. Влажный материал питания, который нужно высушить кормится в неподвижное снабжение жилищем сушильщика от питательного сопла на одном конце. Материал получает поднятым вверх & политым на трубках с помощью поднимаясь лезвиям обеспеченным на периферии пачки трубки. Материал получает высушенным передачей тепла кондукции & он discharged от другого конца.

Особенности сушильщика пачки трубки серии GZG:

Сушильщик пачки трубки серии GZG (сушильщик пачки трубы) косвенный нагрет, тип машина для просушки контакта который может быть и параллельной подачей и засыханием противотечения. Он весьма экономический и практически. Среди всех видов машин для просушки, он самые низкие в своих расходе энергии и потреблении жары. Испарять один kg воды только уничтожает 1,5 к пару 2kg, только 50% из потребления флюидизируя сушильщика. Сушить один заквашенный тонной порошок травы уничтожает 15kW/h, только 25% сравнивает к жидкой кровати. И расход потребляемой электроэнергии и расход пара достигают предварительный уровень таких же добросердечных продуктов. Материалы с содержанием прилива можно высушить, суша гибкость широки. Время сушения можно отрегулировать согласно требованию к свойства и влаги материалов. Может быть работой в непрерывном режиме высокой автоматизации, или прерывистой деятельностью для особенного технического процесса. Машина имеет меньше аксессуаров, компактный технический процесс и занимает небольшую область, кроме того, легко установить.

Описание структуры и материала оборудования

• питаясь и discharging пункт может быть определен клиентом или обработкой требования.
• План воздуха верхней части пользы системы высасывания сосать, выхлопной воздух будет входить в dedusting разделитель циклона воздуха (отделенный покупать) под отрицательное давление и выход высасывания воздуха может обеспечить что никакая будучи discharged пыль.
• Внешний термальный держа хлопок утеса пользы &=50mm.
• Низкий цилиндр связывать-трубки использует плиту нержавеющей стали &=4mm, верхний цилиндр использует плиту нержавеющей стали &=3mm; озадачивая плита использует нержавеющую сталь &=3mm; обогревательная труба использует трубку нефти GB9948/20# треская; остатки чего сталь углерода пользы.
• соединение между трубкой и трубкой расширения пользы плиты трубки для обеспечения прочности соединения и для того чтобы увеличивать долговечность деятельности.

Общее описание на безопасности

В случае неисправности или отказа оборудования, будут приняты необходимые предохранительные меры обеспечить что оборудование и продукты остаются в безопасном государстве. Обеспечьте следующие объекты для обеспечения безопасности персонала, продуктов и оборудования:

A) Свойственное уведомление обнаружения неисправностей и сигнала тревоги

- Передатчик давления для работая газа: оборудование не может начать или атомизатор не может распылить когда давление газа слишком низко. (опционный)

- Передатчик давления в контейнер: когда положительное давление в контейнере превысит установленное значение, клапаны входа и выхода автоматически близко к обеспечат безопасность оператора и комнаты. (опционный)

- Передатчики давления для каждой воздушной подушки оборудования (ограничиваемого к прибору запечатывания воздушной подушки при необходимости): когда воздушное давление каждого уплотнения воздушной подушки оборудования слишком низко или утечка произойдет, оборудование не будет начать или потревожить или остановить. (опционный)

- Передатчик течения и напряжения тока: когда течение и напряжение тока слишком высоки или слишком низки во время деятельности оборудования, оператор будет сообщен для того чтобы остановить машину для обнаружения или автоматического выключения. (опционный)

B) Предупредительный знак хозяина/основного набора

- предупреждения для всех горячих/главных установленных поверхностей.

- предупредительные знаки показаны ниже:

- все вращающие части как следует будут загерметизированы.

C) Кнопка аварийной остановки будет расположена в области доступной для оператора

- Кнопка для аварийной остановки установила на экран деятельности взаимодействия человека и машны, которое легко для того чтобы работать.

D) Шум 1m далеко от прибора под db 75.

- После того как источник шума изолирован, шум прибора может быть чем 75db.

E) Установите хорошее заземляющее приспособление на каждое место изоляции оборудования, лучше для того чтобы исключить произведенное статическое электричество когда оборудование работает.

F) Отказ источника питания и спасение

- В случае отказа источника питания, защитить оператора, оборудование само и продукт, оборудование в государстве стопа.

- Необходимо что человеческая интервенция должна необходима, что перезагрузила силу, и оборудование не может побежать автоматически согласно требованиям GMP когда сила пополнена запас.

Особенности материала

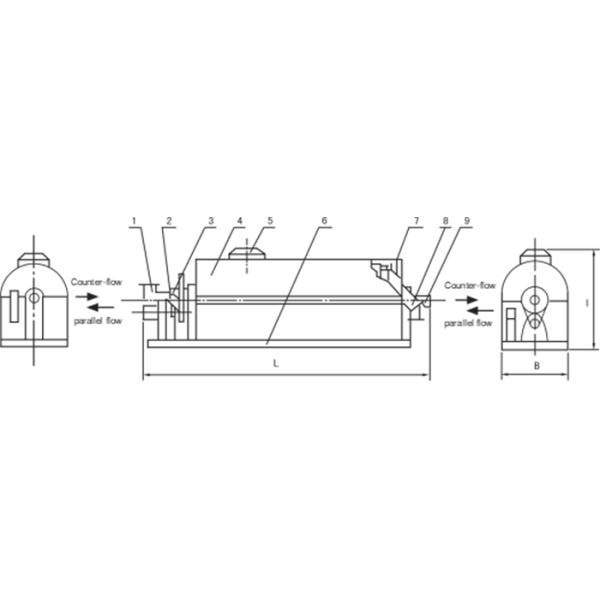

Схема технологического процесса:

1. материальный вход

2. задающий усилитель

3. соединитель пара

4. внешняя раковина

5. отверстие вытыхания

6. учреждение

7. внутренний элемент путаницы трубы

8. материальный выход

9. соединитель выхода пара
