Автоматическая измерительная машина 3D-прецизионного кантилера MVS-322 Серия

Серия MVS представляет собой высокоточную полностью автоматическую измерительную машину, разработанную для измерения GD&T. Она имеет трехосновое автоматическое управление, автоматическое фокусирование,Автоматическое управление освещением, оптимизированная конфигурация оборудования и программного обеспечения, и способна измерять линейные и геометрические размеры.

Характеристика продукта:

• XYZ трехосновое автоматическое точное управление CNC, точное позиционирование;
• Индийская мраморная основа и столб, хорошая стабильность;
• Точные линейные проводники, шаровые винты для шлифования и сервомоторы переменного тока и т.д. обеспечивают точность и стабильность системы движения;
• 0.5μm высокоточный решетчатый линейка для обеспечения точности позиционирования и точности измерений системы;
• Цифровая камера высокого разрешения для удовлетворения потребностей в четком наблюдении и точных измерениях;
• 8.3X оптическая линза высокой четкости, точный зум, однократная коррекция пикселей;
• Система светодиодного освещения поверхности с 5-кольцевым 8-областным управлением и параллельная система светодиодного контурного освещения с интеллектуальной регулировкой яркости на 256 уровней.
• Серия iMeasuring автоматическое программное обеспечение для измерений Vision, мощное и простое в эксплуатации.

Спецификации:

Описание модели конфигурации продукта (Пример с MV)S-322):

Модели и спецификации машин для измерения автоматического зрения под лезвием:

Машины для измерения автоматического зрения с подъемником:

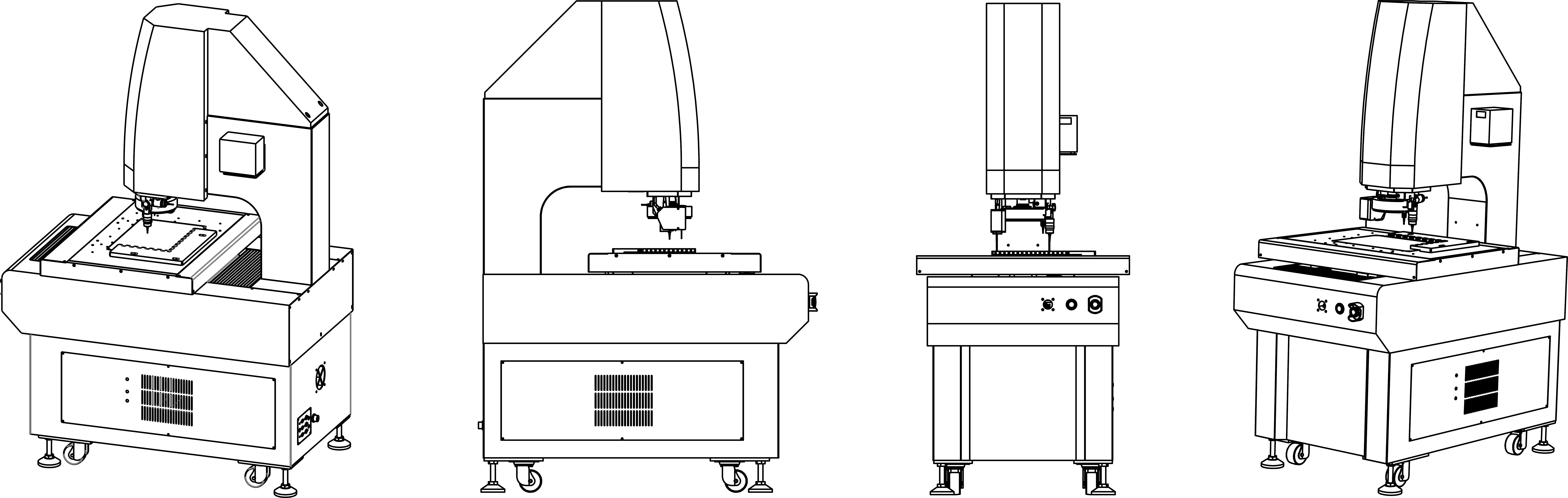

Измеритель зренияСтруктурные чертежи:

Рекомендуемая конфигурация компьютера:

Ядром измерительной машины зрения является система управления и программное обеспечение для измерений, а компьютерная система является основным носителем всех операций, требующих высокой стабильности и совместимости.Конфигурируйте высокопроизводительный компьютер Optiplex рабочий стол и WIN 10/11 подлинная авторизованная операционная система для решения ваших проблем.

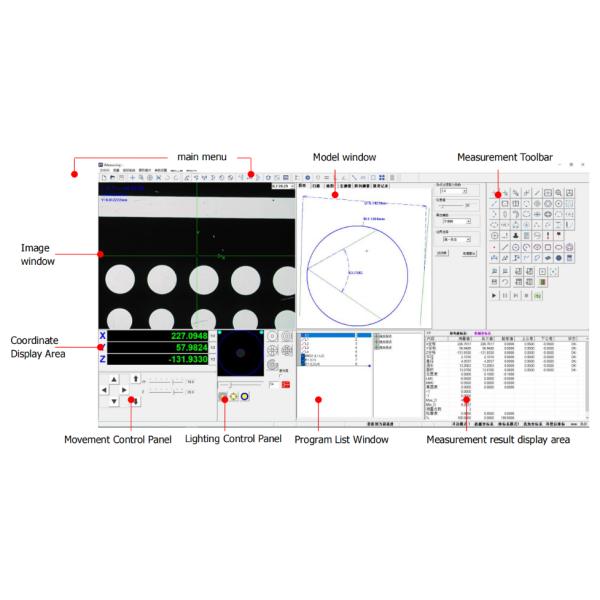

Введение в программу:

Программное обеспечение iMeasuring - это профессиональное многодатчиковое программное обеспечение для измерений, которое в сочетании с десятилетним опытом разработчиков в отрасли измерений и программного исследования.Принцип конструкции - дружественная эксплуатация, мощная функция, высокая точность и стабильность, простое обслуживание.
● Отличный дизайн архитектуры программного обеспечения и полностью объектно-ориентированный, чтобы обеспечить стабильность и надежность программного обеспечения.
● Поддержка нескольких языков, нет необходимости устанавливать языковой пакет и менять программное обеспечение, что удобно для местных клиентов.
● Профессиональное программное обеспечение статистического анализа SPC, подключенное к программному обеспечению для измерений, чтобы понять, что данные могут автоматически экспортироваться в базу данных SPC без ручной работы.
● Одинаковая модель программного обеспечения будет постоянно обновляться бесплатно, это может помочь уменьшить другие проблемы для клиента.
● С мощным алгоритмом поиска краев, который может помочь получить край тени или темного изображения и обеспечить высокую точность.
● Программное обеспечение может автоматически распознавать и измерять линию, круг, дугу и другие элементы.
● Он основан на различных элементах и обеспечивает много элементов конструкции функции, такие как перевода, вращения, извлечения, комбинаций, параллельных, вертикальных, зеркального, симметрии, пересечения,соприкосновение, и т.д.
● Программное обеспечение имеет функцию установки точки перерыва, оно может быть интеллектуально переключаться между ручным измерением и автоматическим измерением.

Применение в промышленности:

Оптическая измерительная машина OMM, также известная как измерительная машина зрения и бесконтактная измерительная машина, двумерная измерительная машина, двумерная измерительная машина,с модернизацией современной промышленной высокоточной и микропроизводственной промышленности, он использует бесконтактный метод измерения оптического изображения для быстрого и точного измерения.

Оптические измерительные машины подходят для всех областей применения для измерения координат и широко используются в машиностроении, электронике, приборах, оборудовании,пластмассы и другие отрасли. Такие как: формы, винты, металлы, аксессуары, резина, ПКБ, пружины, оборудование, электроника, пластмассы, авиация, аэрокосмическая промышленность и т. д., он преодолевает недостатки традиционных калиптеров вернье,микрометры, и Профильные проекторы, которые являются высокоточными, высокоэффективными и высоконадежными измерительными машинами, интегрирующими оптические, механические, электронные и компьютерные технологии обработки изображений.

Объект, который должен быть измерен, увеличивается оптической системой увеличения.Контур и форма поверхности, размер, угол и положение различных сложных и точных деталей могут быть обнаружены автоматически.Данные измерений можно импортировать в AUTOCAD, чтобы стать полным инженерным чертежом, и документы в формате DXF, IGS и других форматов могут быть сгенерированы, а также импортированы в программное обеспечение для статистического анализа WORD, EXCEL и SPC для создания CPK и различных статистических отчетов.
