Спецификации
Номер модели :
Вимеа 432А
Место происхождения :
Jiangmen, Китай
Минимальное количество заказов :
1 комплект
Условия оплаты :
L/C, T/T
Возможность поставки :
100 комплектов в месяц
Время доставки :
15 рабочих дней
Подробная информация об упаковке :
Плитка
Код # :
524-120H
Поездка по оси X/Y :
(400*300)мм
Поездка по оси Z :
200 мм
X/Y/Z 3 оси Линейная шкала ((мм) :
Разрешение: 0,5 мм
Повторяемость :
2um
Точность оси XY :
≤2,5+L/200 ((um)
Точность оси Z :
≤ 5,0+L/200 ((um)
Программное обеспечение для измерений :
iИзмерение
Емкость нагрузки :
25 кг ~ 50 кг
Размер (WxDxH) :
(961*747*1640) мм
Чистая масса :
320 кг
Описание

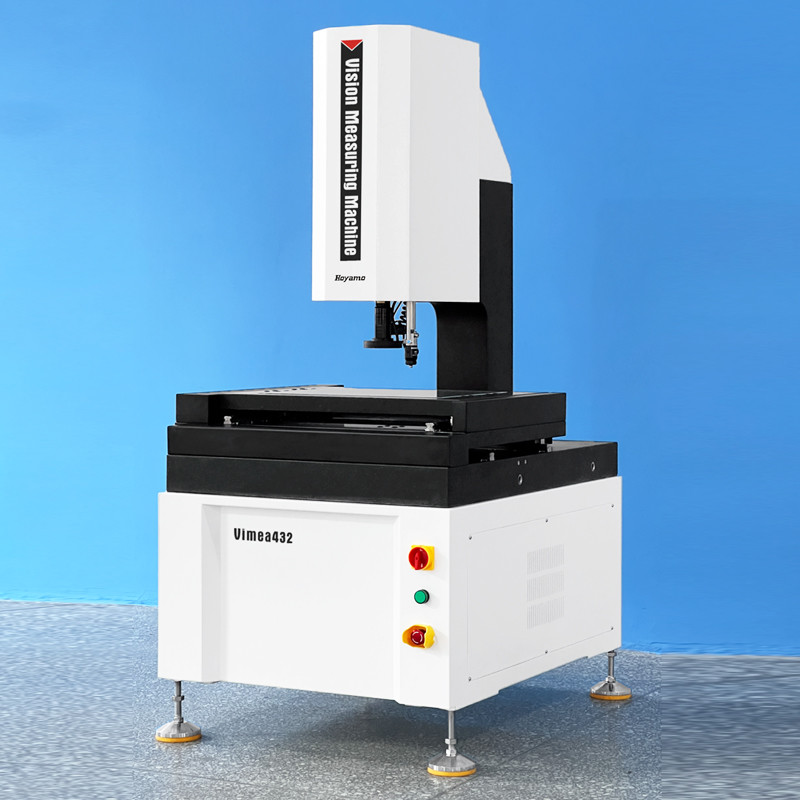

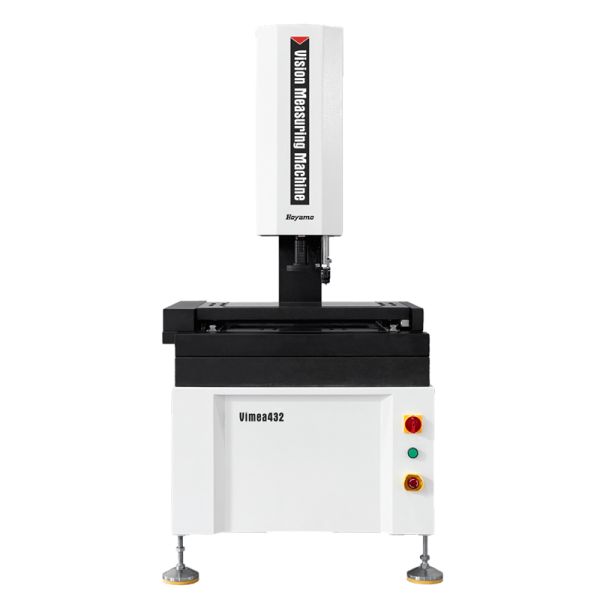

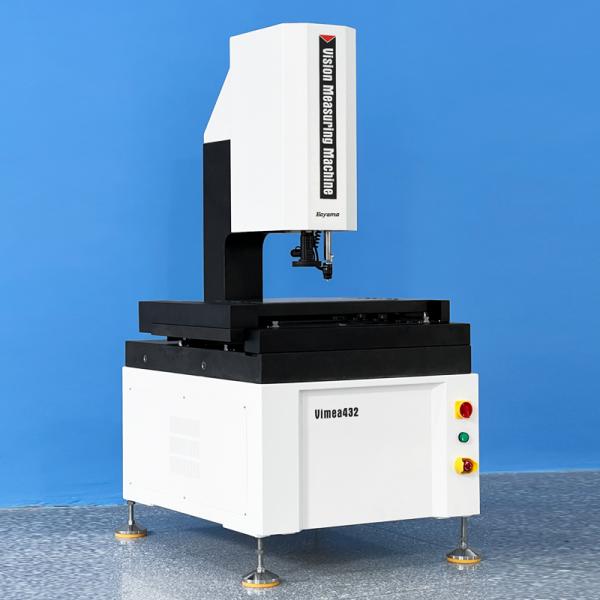

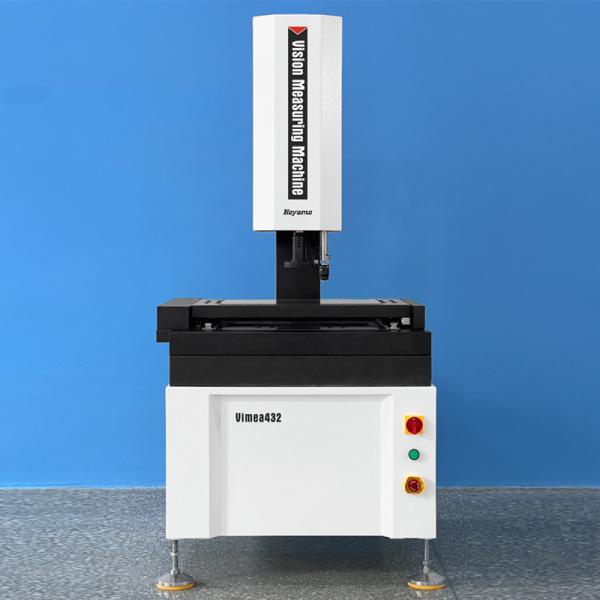

Автоматическая видеоизмерительная система Vimea432 Серия

CE автоматическая видеоизмерительная система высокоточный инструмент измерения подшипника



Характеристика продукта:



1.XYZ трехосновое автоматическое CNC-управление точностью, точное позиционирование;

2- основание и столб из гранита, хорошая устойчивость;

3Точные линейные проводники, шаровые винты для шлифования и сервомоторы переменного тока и т.д. обеспечивают точность и стабильность системы движения;

4.0.5μm высокоточный решетчатый линейка для обеспечения точности позиционирования и точности измерений системы;

5. Цифровая камера высокого разрешения для удовлетворения потребностей в четком наблюдении и точных измерениях;

6.6.5X оптическая линза высокой четкости, точный зум, однократная коррекция пикселей;

7.Программно управляемая 5-кольцевая 8-зоновая светодиодная поверхностная подсветка и параллельная светодиодная система контурного освещения интеллектуально осуществляют регулировку яркости на 256 уровней;

8Автоматическое программное обеспечение для измерения Vision iMeasuring с мощными функциями и простой в эксплуатации.





Спецификации:



Продукция Автоматическая видеоизмерительная система Vimea серии
Модель Вимеа322 Вимеа 432 Вимеа 542
Поездка по оси X/Y (300*200) мм (400*300) мм (500*400) мм
Поездка по оси Z 200 мм
X/Y/Z 3 оси Линейная шкала ((мм) Разрешение линейного масштаба:0.5мм
Режим наведения Высокоточный линейный гид, двойной трассовый двойной слайдер
Режим работы Контроллер джойстика, работа мыши, программа автоматического обнаружения
Точность* Ось XY:≤2,5+L/200 ((um)
Ось Z:≤5,0+L/200 ((um)
Повторяемость 2мм

Освещение

Система

 Контур Светодиодное параллельное контурное освещение
Поверхность 0~255 Бесступенчатое регулируемое 5-кольцевое 8-раздельное светодиодное освещение поверхности
Видеосистема** Цифровая камера высокого разрешения
6.5X ручная линза зума, оптическая увеличение:0.7X-4.5X, увеличение видео: 28X~180X
Программное обеспечение для измерений iИзмерение
Операционная система Поддержка операционной системы WIN 10/11-32/64
Язык Английский, упрощенный китайский, традиционный китайский, варианты на другие языки
Рабочая среда Температура 20°C±2°C, изменение температуры <1°C/Hr; влажность 30%~80%RH; вибрация <0,02g, ≤15Hz.
Силовое питание 220В/50Гц/10А
Грузоподъемность 25 кг ~ 50 кг
Размер ((WxDxH) (789*636*1640) мм (961*747*1640) мм 121*860*1690) мм
Размер упаковки ((WxDxH) (1040*900*1900) мм (1140*1000*1900) мм (1260*1100*1900) мм
Валовой вес 200 кг. 320 кг. 505 кг

Примечание:

L измеряется длиной ((mm), механическая точность оси Z и точность фокусировки сильно связаны с поверхностью заготовки.

Увеличение - приблизительное значение, оно связано с размером монитора и разрешением.

0.5X или 2X объектив является опциональным в зависимости от потребностей.





Описание модели конфигурации продукта (Пример с Vimea432):



Категория продукции 2.5D 3D 2.5D 3D
Продукция 2.5D Автоматическая видеоизмерительная система

3D автоматический

Контактная и видеоизмерительная система

2.5D автоматический

Система лазерного сканирования и видеоизмерения

3D автоматическая мультисенсорная

Измеритель
Модель Вимеа 432А Vimea432B Вимеа 432C Вимеа 432D
Тип А. В. В D

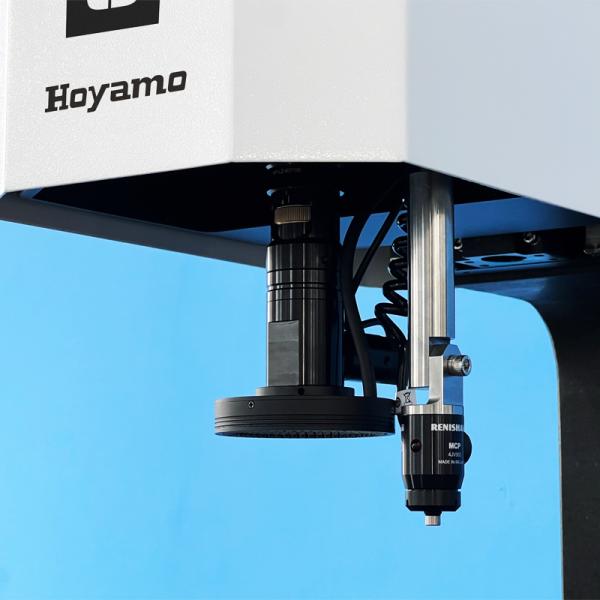

Значение Оптический датчик зумового объектива Датчик зумового объектива и датчик контактного зонда Датчик зумового объектива и датчик лазера Датчик зумового объектива, датчик контактного зонда и датчик лазера
Контактный зонд Без MCP-Kit1 Без MCP-Kit1
Лазерный модуль Без Без Лазер Omron Лазер Omron
Версия программного обеспечения Я измеряю4.1 Я измеряю4.2 Я измеряю 5.0 Я измеряю 5.1



Модели и спецификации автоматической видеоизмерительной системы подъемника:



Модель Код # Модель Код # Модель Код #
Vimea322A 524-120G Вимеа 432А 524-120H Vimea542A 524-120J
Vimea322B 524-220G Vimea432B 524-220H Vimea542B 524-220J
Vimea322C 524-320G Вимеа 432C 524-320H Вимеа 542C 524-320J
Vimea322D 524-420G Вимеа 432D 524-420H Vimea542D 524-420J



Автоматическая видеоизмерительная система с подъемником:



Путешествия

Модель

 Точность

Путешествие по оси X

мм

Яксис Путешествия

мм

Ось Z Стандартное движение

мм

Z-ось Максимальное индивидуальное движение

мм
E1x,y E1z
300х200х200 Вимеа322 2.5+L/200 5.0+L/200 300 мм 200 мм 200 мм 250 мм
400х300х200 Вимеа 432 2.5+L/200 5.0+L/200 400 мм 300 мм 200 мм 300 мм
500х400х200 Вимеа 542 2.5+L/200 5.0+L/200 500 мм 400 мм 200 мм 400 мм
