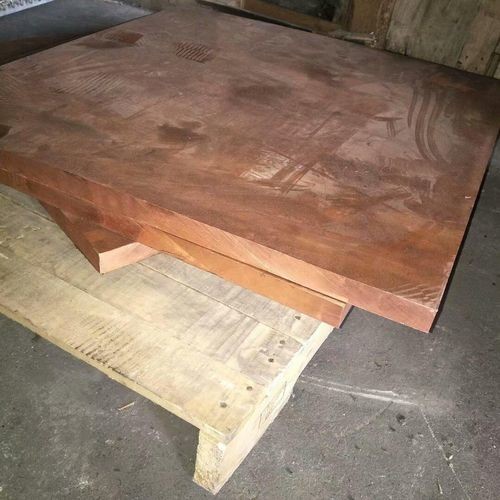

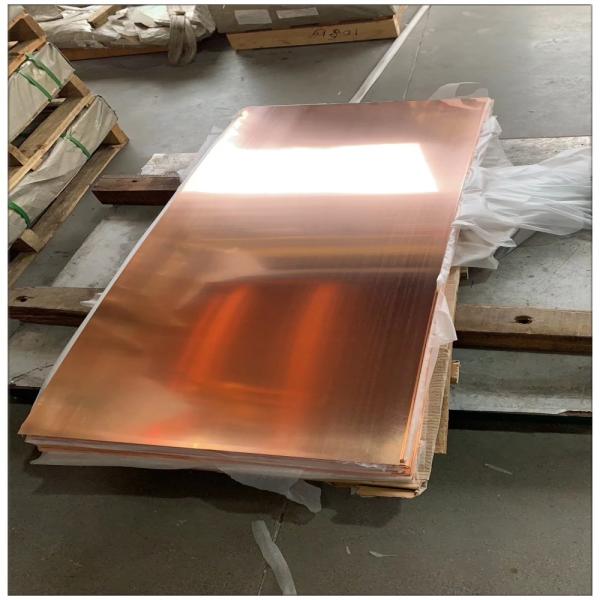

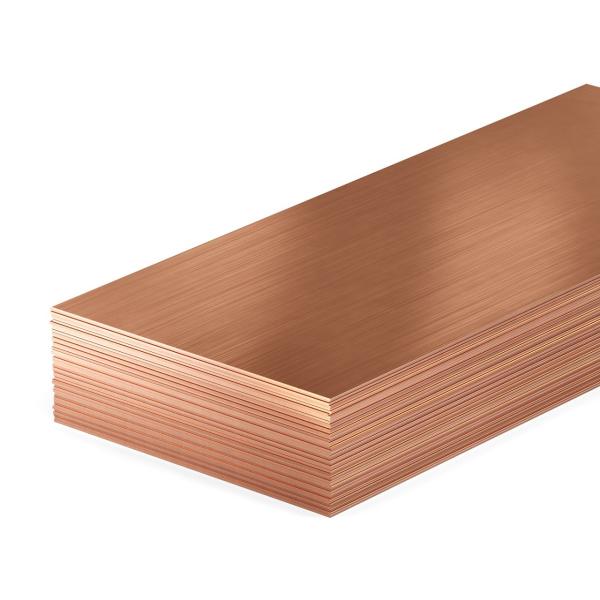

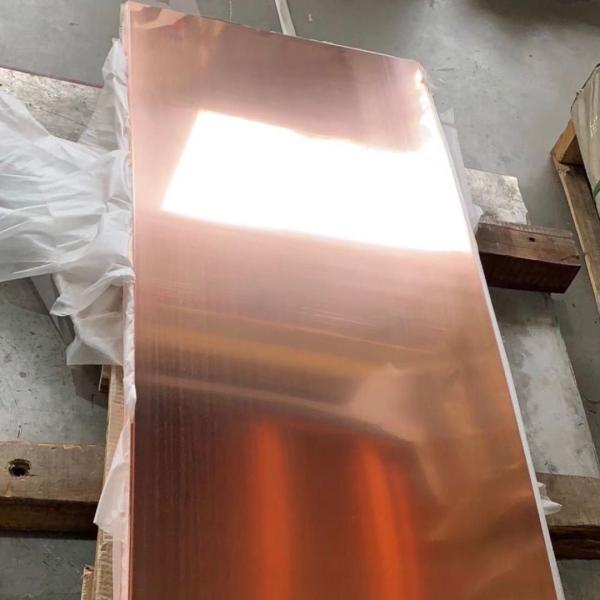

Медная плита 0,5-200 мм Медная плита C1100 C10100 Хром цирконий Медная плита

Медь с электролитической прочностью (ETP) является наиболее широко используемым видом меди в электрических приложениях во всем мире и составляет более половины мирового потребления меди.Он широко используется в электроэнергетических системах, электрические установки в домах, офисах и промышленности и все виды электрического и электронного оборудования.

ETP1 представляет собой медь с высочайшей чистотой с максимальным содержанием примеси 0,0065% (по сравнению с ETP с максимальным содержанием 0,0355).Очень высокая чистота означает, что ETP1 используется для самых требовательных электрических приложений, таких как передача мощности и сигналов..

Cu-ETP1 и Cu-ETP изготавливаются из медных катодов высочайшей чистоты Cu-CATH1 (CR001A) и Cu-CATH2 (CR002A), указанных в EN1978:1998.

История

Термин "жесткая смола" происходит от того времени, когда расплавленную медь после рафинирования отливали в слитки.Во время рафинирования медь окислялась, чтобы удалить примеси, а затем уменьшалась водородом, чтобы получить правильный уровень кислорода.Для наблюдения за этим процессом был взят небольшой образец и наблюдалась поверхность затвердевания. Если поверхность опускалась, было слишком много кислорода; если она поднималась, было слишком много водорода.Если он был ровным (правильный тон), кислород был правильным, и свойства хорошие; другими словами, "жесткий", следовательно, жесткий пич.

Уровень от 0,02% до 0.04% кислорода сохраняется в меде ETP для окисления оставшихся примесей в оксиды, которые в противном случае растворялись бы в меде, образуя твердые растворы, тем самым уменьшая проводимостьОксиды мало влияют на проводимость.

Тепловая обработка

Может потребоваться снятие напряжения с меди ETP для уменьшения возможности искажения или трещин после обработки или холодной обработки.oЕсли это требуется, то полная отжига на 400-650oМедь не может затвердевать при термической обработке и не затвердевает с течением времени.

Свойства

Приведено краткое описание свойств от отжига (мягкого) до твердого состояния.

• Прочность на растяжение: 220-385 Н/мм2
• Прочность: 60-325 Н/мм2
• Процент удлинения: 55-4
• Твердость (HV): 45-155
• Электрическая проводимость: 100-101,5% IACS
• Теплопроводность: 394 Вт/мoВ

Изготовление

Эта медь будет страдать от парового (водородного) хрупкости при нагревании в водородной (уменьшающей) атмосфере.

Обработка

Хотя медь ETP, как и другие чистые меди, не может рассматриваться как свободнообрабатываемый материал, ее несложно обрабатывать, особенно в условиях закаленности.Уровень обрабатываемости 20% (свободная обработка латуни - 100%).

Устойчивость к коррозии

Все меди коррозию незначительной скорости в не загрязненном воздухе и воде из-за образования защитного слоя оксида поверхности.Медные артефакты были найдены в почти первозданном состоянии после того, как они были в земле и под морем в течение тысяч летТем не менее, медь подвергается более быстрой атаке в присутствии аммиака, серы, сероводорода и ртути.

Сопротивление смягчению

Умягчение зависит от времени и температуры, и трудно точно оценить время, когда оно начинается и заканчивается.время, необходимое для снижения твердости на 50% от первоначального увеличения твердости, вызванного холодной редукциейВ случае ETP-мед, это смягчение происходит при температуре выше 150 °C.oC. Экспериментально установлено, что такая медь успешно работает при температуре 105oC в течение 20-25 лет, и что он может выдерживать условия короткого замыкания до 250 °C.oВ течение нескольких секунд без каких-либо побочных эффектов.

Смерть!

Крип - это медленная деформация материала с течением времени при температуре и должна быть допущена при проектировании любого компонента выше комнатной температуры.

Медь ETP не поднимается при комнатной температуре (в отличие от высокопроводящего алюминия) при нормальных напряжениях.oC, хотя эта температура значительно выше обычной рабочей температуры автобусов.

Заявления

Из-за сочетания высокой проводимости, хорошей коррозионной стойкости, работоспособности и эстетики, медь ETP широко используется для:

• Автобусные панели
• Намотки и компоненты двигателей
• Намотки и компоненты трансформаторов

ETP1, с его более высокой чистотой, используется для:

• Автомобильные кабели
• Защита от косы кабеля сигнального

Доступные формы

Медь ETP доступна в виде стержней, плит, листов, полос, труб и проводов.

Спецификации

• Великобритания: C100 (ETP1) C101 (ETP) (Британский стандарт BS).
• Европа: CW004A (ETP) CW003A (ETP1) (определение европейского стандарта EN).
• США: C11000 (ETP) C11040 (ETP1) (Американское общество испытаний и материалов ASTM).
• Япония: C1100 (ETP) (Японские промышленные стандарты JIS).
