Спецификации
Номер модели :
/
Место происхождения :
Китай
Количество минимального заказа :
1pcs
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение
Способность поставки :
1000000 часть/частей в месяц
Срок поставки :
25workdays
Упаковывая детали :
Клапаны завернуты в пластиковый пузырьковый лист и в фанерные ящики.
Применение :
Нефть и газ, химическая, электростанция
Материал тела :
Сталь углерода
Тип соединения :
Фланец
Проектно-конструкторский стандарт :
API 6D, API 594
Соединение конца :
BW, SW, NPT, RF, RTJ
Тип деятельности :
Ручной, электрический, пневматический
Оценка давления :
150-2500lb
Материал уплотнения :
NBR, EPDM, ВИТОН, ПТФЭ
Материал места :
Нейлон, ПТФЭ, Металл
Размер :
2-24 дюйма
Соответствующее средство :
вода, масло, газ
Подходящее давление :
Низкое давление, высокое давление
Диапазон температур :
-196℃~+200℃
Тип клапана :
Фланцевый обратный клапан
Описание

Чугун BS5153 Тип давления Цена без хлопка медленно закрывающийся поворотный обратный клапан с фланцевыми концами

Подробное описание продукта
Наименование товара: Шаровой обратный клапан Приложение: Сточные воды, вода и т. д.,
Размер: Ду150 ~Ду500 Давление: PN10/16
Стандарт: ДИН/БС/АВВА/ДЖИС Температура: -20~120 С
Тело: Чугун/ ковкий чугун Мяч: Железо Покрытие EPDM/NBR
Выделять:

шаровой обратный клапан из нержавеющей стали

,

вертикальный шаровой обратный клапан

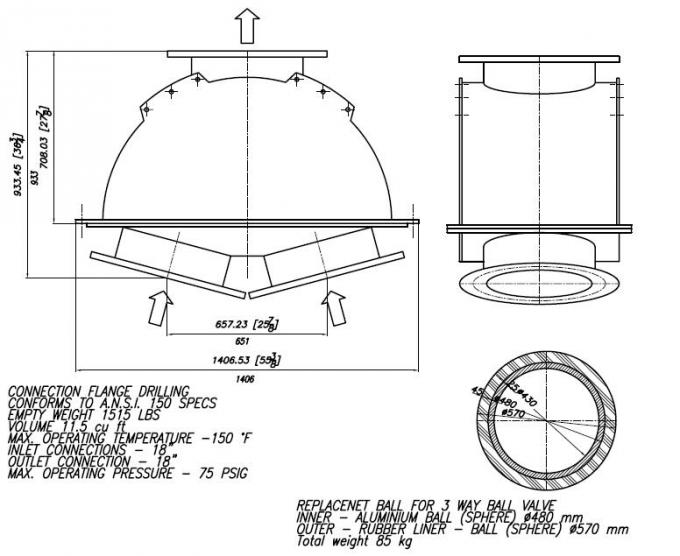

Трехходовой обратный клапан со стальным шариком для шлама/грязи/шахты/DN150 - DN500

Чугунный тип BS5153, давление, не хлопающий, медленно закрывающийся обратный клапан качания с фланцевыми концами Чугунный тип BS5153, давление, не хлопающий, медленно закрывающийся обратный клапан качания с фланцевыми концами

Чугунный тип BS5153, давление, не хлопающий, медленно закрывающийся обратный клапан качания с фланцевыми концами

Чугунный тип BS5153, давление, не хлопающий, медленно закрывающийся обратный клапан качания с фланцевыми концами

Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами.

Описание:

Технические параметры
Модель PN(МПа) Испытательное давление литья (МПа) Испытательное давление уплотнения (МПа) Материалы кузова, капота
HQ41X-10 1 1,5 1.1 железо или сталь
HQ41X-16 1,6 2,4 1,76
Почтовая часть и материал
Корпус: чугун, ковкий чугун, WCB
Крышка: Чугун, ковкий чугун, WCB
Шар: литая сталь, покрытая неопреном
Среда: вода и слабая агрессивная жидкость

Приложения:

Фланцевый шаровой обратный клапан использует ролик с резиновым покрытием в качестве диска, когда под действием

среда, может катиться вверх и вниз по встроенному пути скольжения внутри клапана, чтобы открыть или

закрой его.

И отличается хорошей герметичностью, бесшумным закрытием и отсутствием гидравлического удара.

Корпус имеет полную конструкцию пути потока воды, большой поток, небольшое сопротивление и меньшую потерю напора воды.

качающегося типа на 50.

Он монтируется вертикально или горизонтально и может использоваться для холодной воды, горячей воды, промышленных и

живые шламовые трубы, особенно подходящие для погружного шламового насоса.

Средняя температура: 0 ~ 80 ℃.

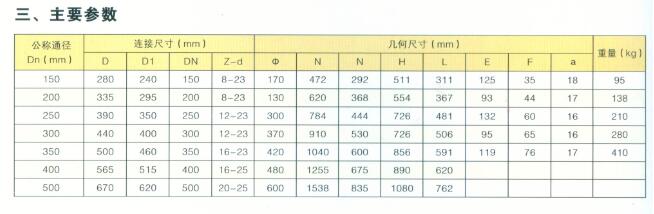

Размеры
Ду (мм) л Д Д1 Д2 Z-φd ЧАС
50 180 160 125 100 4-18 185
65 200 180 145 120 4-18 210
80 260 195 160 135 4-18/8-18 245
100 300 215 180 155 8-18 280
125 350 245 210 185 8-18 335
150 400 280 240 210 8-23 400
200 500 335 295 265 8-23/12-23 495
250 600 390/405 350/355 320 12-23/12-25 600
300 700 440/460 400/410 375 12-23/12-25 715
350 800 500/520 460/470 435 16-23/16-25 820

Обратный клапан шарового типа (обратный клапан) был первым клапаном с уникальной конструкцией.очень просто

но надежная конструкция без задействования критического механизма.

Все детали, такие как дисковый механизм шарнирного штифта, используемый в обычном клапане, устранены и заменены

шар с армированным резиновым покрытием для удержания проточной среды в возвратном состоянии.

Этот шар полностью выходит из пути потока, когда насос включен, чтобы обеспечить минимальные потери напора.

Сферический шар с резиновым покрытием идеально уплотняет закругленное седло клапана, обеспечивая полную герметичность.

уплотнение.

Эта конструкция предлагает другие преимущества, такие как отсутствие засорения и самоочистка.В этом практически не требует обслуживания

клапаны, при необходимости, после длительного использования замена шара в режиме реального времени - это минутная работа.

* Более низкое энергопотребление

* Большая грузоподъемность

* Самоочистка, незасорение

* Идеальное уплотнение

* Низкий перепад давления

Принцип:

Сердце этого клапана – усиленный резиновый шар.Уникальная конструкция клапана обеспечивает свободное движение шара.

Шар перемещается в открытое положение при запуске насоса и обеспечивает свободный поток жидкости без помех (см. рис.).

Когда насос останавливается, шар плотно прилегает к металлическому седлу благодаря собственному весу и обратному давлению.

жидкость (Мышь над рис.).Это приводит к запечатыванию БЕЗ КАПЕЛЬ.

Список деталей/материалы конструкции

Часть Описание Стандарт Особенный
1. Тело Чугун Нержавеющая сталь, литая сталь
2. Крышка Чугун Нержавеющая сталь, литая сталь
3. Мяч Усиленный нитрил СКЭПТ, неопрен
4. Защитное кольцо Нитриловая резина бутил, витон
5. Кольцо седла шара Легкая бронза Нержавеющая сталь, твердая втирка.
6. Крепеж Углеродистая сталь Св. Сталь

Список материалов
Часть Материал ASTM БС
Тело Латунь B124 C38800 2874 ЧЗ122
Кепка Латунь B124 C38800 1400 лг2
Диск Латунь B124 C38800 2874 ЧЗ122
Весна Нержавеющая сталь А313 304 3111 304С31
Сиденье NBR

наименование товара Латунные вертикальные обратные клапаны китайского производства различных размеров
Материал латунь
Цвет латунь желтая
Стандарт ДЖИС АНСИ
ДАВЛЕНИЕ PN16

Стандарт клапана Соответствовать МСС СП-80
Резьба по BS 21(ISO7)/ASME B1.20.1
Диапазон размеров 15 мм (1/2 дюйма) ~ 50 мм (2 дюйма)
Рабочее давление 300 фунтов на кв. дюйм (20,7 бар) WOG, безударный
150 фунтов на кв. дюйм (10,3 бар) насыщенный пар
Испытательное давление Корпус: 450 фунтов на кв. дюйм (31 бар) гидростатический
Седло: 330 фунтов на кв. дюйм (22,7 бар), гидростатическое
80 фунтов на кв. дюйм (5,5 бар) Воздух
Подходящие СМИ Вода, нефть, газ

Список деталей/материалы конструкции

Часть Описание Стандарт Особенный
1. Тело Чугун Нержавеющая сталь, литая сталь
2. Крышка Чугун Нержавеющая сталь, литая сталь
3. Мяч Усиленный нитрил СКЭПТ, неопрен
4. Защитное кольцо Нитриловая резина бутил, витон
5. Кольцо седла шара Легкая бронза Нержавеющая сталь, твердая втирка.
6. Крепеж Углеродистая сталь Св. Сталь

Описание:

Технические параметры
Модель PN(МПа) Испытательное давление литья (МПа) Испытательное давление уплотнения (МПа) Материалы кузова, капота
HQ41X-10 1 1,5 1.1 железо или сталь
HQ41X-16 1,6 2,4 1,76
Почтовая часть и материал
Корпус: чугун, ковкий чугун, WCB
Крышка: Чугун, ковкий чугун, WCB
Шар: литая сталь, покрытая неопреном
Среда: вода и слабая агрессивная жидкость

Размеры
Ду (мм) л Д Д1 Д2 Z-φd ЧАС
50 180 160 125 100 4-18 185
65 200 180 145 120 4-18 210
80 260 195 160 135 4-18/8-18 245
100 300 215 180 155 8-18 280
125 350 245 210 185 8-18 335
150 400 280 240 210 8-23 400
200 500 335 295 265 8-23/12-23 495
250 600 390/405 350/355 320 12-23/12-25 600
300 700 440/460 400/410 375 12-23/12-25 715
350 800 500/520 460/470 435 16-23/16-25 820

Обратный клапан шарового типа (обратный клапан) был первым клапаном с уникальной конструкцией.очень просто

но надежная конструкция без задействования критического механизма.

Все детали, такие как дисковый механизм шарнирного штифта, используемый в обычном клапане, устранены и заменены

шар с армированным резиновым покрытием для удержания проточной среды в возвратном состоянии.

Этот шар полностью выходит из пути потока, когда насос включен, чтобы обеспечить минимальные потери напора.

Сферический шар с резиновым покрытием идеально уплотняет закругленное седло клапана, обеспечивая полную герметичность.

уплотнение.

Эта конструкция предлагает другие преимущества, такие как отсутствие засорения и самоочистка.В этом практически не требует обслуживания

клапаны, при необходимости, после длительного использования замена шара в режиме реального времени - это минутная работа.

* Более низкое энергопотребление

* Большая грузоподъемность

* Самоочистка, незасорение

* Идеальное уплотнение

* Низкий перепад давления

Принцип:

Сердце этого клапана – усиленный резиновый шар.Уникальная конструкция клапана обеспечивает свободное движение шара.

Шар перемещается в открытое положение при запуске насоса и обеспечивает свободный поток жидкости без помех (см. рис.).

Когда насос останавливается, шар плотно прилегает к металлическому седлу благодаря собственному весу и обратному давлению.

жидкость (Мышь над рис.).Это приводит к запечатыванию БЕЗ КАПЕЛЬ.

Список деталей/материалы конструкции

Часть Описание Стандарт Особенный
1. Тело Чугун Нержавеющая сталь, литая сталь
2. Крышка Чугун Нержавеющая сталь, литая сталь
3. Мяч Усиленный нитрил СКЭПТ, неопрен
4. Защитное кольцо Нитриловая резина бутил, витон
5. Кольцо седла шара Легкая бронза Нержавеющая сталь, твердая втирка.
6. Крепеж Углеродистая сталь Св. Сталь
