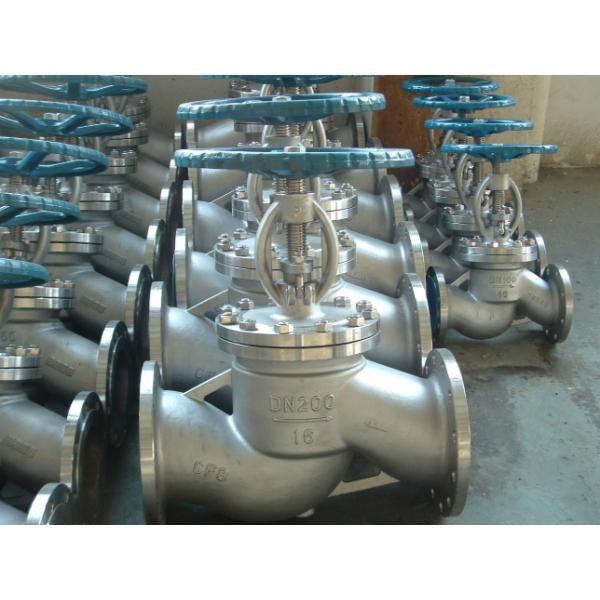

Прямое уплотнение DN300 металла нормального вентиля Din тела со скрепленным болтами стержнем Bonnet поднимая
Прямое уплотнение DN300 металла нормального вентиля Din тела со скрепленным болтами стержнем Bonnet поднимая
Прямое уплотнение DN300 металла нормального вентиля Din тела со скрепленным болтами стержнем Bonnet поднимая
Прямое уплотнение DN300 металла нормального вентиля Din тела со скрепленным болтами стержнем Bonnet поднимая
Спецификации
Номер модели :
/
Место происхождения :
Китай
Количество минимального заказа :
1pc
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
1000пкс/дай
Срок поставки :
3-8дайс
Упаковывая детали :
Внутренний пакет: загерметизированный полиэтиленовым пакетом пакет пакета наружный:
Тип клапана :
нормальный вентиль нержавеющей стали
Номинальное давление :
1.6MPa, 2.5MPa, 4MPa, 6.4MPa
Соответствующее Temparature :
≤150℃
Испытывать :
Соответствуйте GB/T 26480
Лицом к лицу :
соответствуйте GB/T 12221
соответствующее средство :
вода, пар, масло, etc
Размер :
DN25~DN300
Стержень клапана :
304
Описание

Прямое уплотнение металла нормального вентиля Din тела со скрепленным болтами стержнем Bonnet поднимая



1. Стандарты

Проектно-конструкторский стандарт DIN3356
Лицом к лицу DIN3202
Концы фланца DIN2543-2545
Тест & осмотр DIN3230



2. Особенности нормального вентиля
Скрепленный болтами Bonnet: Вне винта и хомута: Поднимая стержни: Металлические поверхности стула



3. Соединение тела и Bonnet
Скрепленный болтами bonnet;

Дизайн bonnet уплотнения давления.



4. Стиль набивкой Bonnet

Нержавеющая сталь + набивка гибкого графита раненое;



5. Уплотнение упаковки
Как обычно, гибкий графит использован для материала упаковки. PTFE или совмещенный пакуя материал можно также использовать если спрашиваемый клиентом.



6. Дизайн стержня

Стержень объединенного выкованного дизайна. Минимальный диаметр стержня в стандартное требование.



7. Дизайн заднего сиденья

Все нормальные вентили имеют дизайн заднего сиденья. В большинстве случаев, нормальный вентиль углерода стальной приспособлен с задним сиденьем способным к возрождению. Для нормального вентиля нержавеющей стали, заднее сиденье подвергается механической обработке сразу в bonnet или подвергается механической обработке после сваривать. Когда нормальный вентиль на полностью открытой вакансии, запечатывание заднего сиденья может быть очень надежно.



8. Место

Для нормального вентиля углерода стального, место обычно кованая сталь. Поверхность для заклеивания места брызги сваренные с твердым сплавом определенного клиентом. Для нормального вентиля нержавеющей стали, объединенное место обычно принято, или сварить твердый сплав сразу монолитно. Продевает нитку или сваренный на месте также опционный для нормального вентиля нержавеющей стали если спрашиваемый клиентом.



9. Гайка стержня

Обычно, гайка стержня сделана ASTM A439 D2. ее также можно сделать медного союзника если спрашиваемый клиентом.



10. Деятельность

В большем части из случаев, маховичок & коробка передач обычно использованы для operatrion нормального вентиля. Цепной шкив и электрический силовой привод можно также использовать для деятельности нормального вентиля если спрашиваемый клиентами.



11. Другие нормальные вентили

Кроме общих нормальных вентилей, мы также делаем криогенные нормальный вентиль, мембрану загерметизированный нормальный вентиль, закрытый кожухом нормальный вентиль, etc.





Характер продукции

Тип клапана: нормальный вентиль нержавеющей стали
Тип соединения: фланец
Размер: DN25~DN300
Номинальное давление: 1.6MPa, 2.5MPa, 4MPa, 6.4MPa

Материал:

Тело клапана/Bonnet: CF8;

Стержень клапана: 304;

Гайка винта: алюминиевая медь;
Соответствующее средство: вода, пар, масло, etc
Соответствующее Temparature: ≤150℃
Дизайн и изготовление: Соответствуйте GB/T 12235
Лицом к лицу: соответствуйте GB/T 12221
Соединение фланца: соответствуйте JB/T 179,1
Испытывать: Соответствуйте GB/T 26480



PN DN Размер (mm)
L D D1 D2 B N-φ H
1.6MPa 25 160 115 85 65 14 4-14 275
32 180 135 100 78 16 4-18 280
40 200 145 110 85 16 4-18 330
50 230 160 125 100 16 4-18 350
65 290 180 145 120 18 4-18 370
80 310 195 160 135 20 8-18 400
100 350 215 180 155 20 8-18 415
125 400 245 210 185 22 8-18 460
150 480 280 240 210 24 8-23 510
200 550 335 295 265 26 12-23 710
250 650 405 355 320 30 12-25 786
300 750 460 410 375 30 12-25 925



Прямое уплотнение DN300 металла нормального вентиля Din тела со скрепленным болтами стержнем Bonnet поднимая

Имя частей Материал
CS/Trim 1 CS/Trim 8 CS/Trim 5
1 Тело WCB+13CR WCB+STL WCB+STL
2 Диск WCB+13CR WCB+13CR WCB+STL
3 Стержень ASTM A182 F6a
4 Гайка A194 2H
5 Болт A193 B7
6 Набивка SS закручивают в спираль обветренное W/graphite, или SS закручивают в спираль рана с PTFE, или усиленное PTFE
7 Bonnet A216-WCB A216-WCB A216-WCB
8 Упаковка Заплетенный графит или реформированное кольцо графита или PTFE
9 Железа ASTM A182 F6a
10 Фланец железы A216-WCB
11 Гайка стержня Медный сплав или A439 D2
12 Колесо руки Дуктильная сталь утюга или углерода
