Игольчатые клапаны:

Игольчатый клапан представляет собой тип клапана с небольшим отверстием и резьбовым плунжером игольчатой ​​формы.Он позволяет точно регулировать поток, хотя, как правило, он способен работать только с относительно низкими расходами.

Доступны из нержавеющей стали, углеродистой стали, латуни и материалов из сплава 400.Особенности игольчатого клапана высокого давления (F x M):

1) Цельная прочная конструкция увеличивает его способность к давлению и температуре.Увеличивает срок службы игольчатого клапана.

2) Монтаж на панели упрощает монтаж и минимизирует вибрацию.

3) Общие размеры, такие как 1/4″, 3/8″ и 1/2″, доступны на складе.Общая резьба соединения - NPT.

4) MTC с выданным сертификатом прослеживаемости и гидроиспытаний

Работа игольчатого клапана:

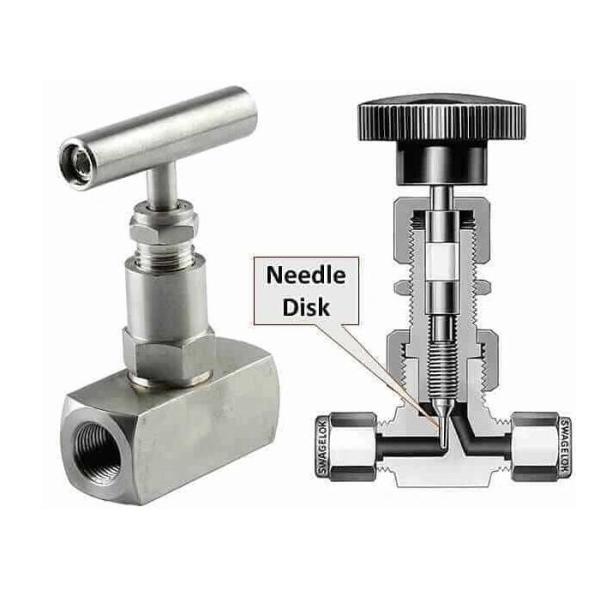

Игольчатые клапаны открывают и закрывают отверстие с коническим концом, которое поднимается и опускается при вращении ручки.На рис. 2 показаны вид поперечного сечения, конструкция и компоненты игольчатого клапана.Ручка (А) соединена с плунжером, также называемым штоком (F).Когда вы поворачиваете ручку, плунжер перемещается вверх или вниз в зависимости от резьбы (C).Стопорная гайка (В) предотвращает его полное отвинчивание.По мере того, как плунжер движется вниз, сужающийся острый конец (I) входит в контакт с седлом клапана, полностью закрывая отверстие (H).Часто седло клапана также коническое.Доступны различные варианты и размеры для подключения к трубе или шлангу через портовое соединение (G) на входе и выходе.Крышка (D) соединена с корпусом клапана (E), который может быть изготовлен из различных материалов, таких как латунь или нержавеющая сталь.

Основываясь на резьбе, вы можете очень точно расположить конический конец плунжера вдали от седла клапана, чтобы точно контролировать скорость потока.Таким образом, изменяя положение плунжера, вы будете контролировать скорость потока между максимальной и нулевой.

Различные типы игольчатых клапанов:

Игольчатый клапан с ручным управлением (описанный выше) является наиболее распространенным типом игольчатого клапана.Однако есть два дополнительных варианта: моторизованный и угловой.

• Игольчатый клапан с электроприводом: эти игольчатые клапаны не имеют рукоятки для ручного управления, вместо этого они используют электрический или пневматический привод для соединения с плунжером и его поворота.Ими можно управлять дистанционно, использовать в системе с замкнутым контуром и/или установить таймер для точного дистанционного управления скоростью потока.
• Угловой игольчатый клапан: эти игольчатые клапаны поворачивают выход из впускного отверстия на 90 градусов вместо линейного.Применяется та же концепция управления, но угол 90 градусов обеспечивает лучшую интеграцию системы.На рис. 3 показан пример углового игольчатого клапана.

Выбор игольчатого клапана:

При выборе игольчатого клапана необходимо учитывать четыре основные характеристики и/или требования к применению: материал, давление, размер и температура.

Материал

Материал корпуса игольчатого клапана (рис. 2, обозначение E) определяется в зависимости от области применения.Наиболее распространенными материалами корпуса клапана являются латунь и нержавеющая сталь из-за их диапазона химической стойкости, однако существуют и другие материалы для специальных применений.

Применение игольчатого клапана:

Большинство регуляторов насоса постоянного давления имеют игольчатые клапаны, чтобы свести к минимуму влияние колебаний давления нагнетания насоса.Игольчатые клапаны также используются в некоторых компонентах автоматических систем управления горением, где необходимо очень точное регулирование расхода.

Конструкции корпуса игольчатого клапана

Одним из типов конструкции корпуса игольчатого клапана является корпус прутковой заготовки.Корпуса стержней распространены, а в шаровых типах шар, вращающийся в штоке, обеспечивает необходимое вращение для посадки без повреждений.

Игольчатые клапаны часто используются в качестве дозирующих клапанов.Дозирующие клапаны используются для чрезвычайно точного регулирования расхода.Тонкий диск или отверстие обеспечивают линейные характеристики потока.Таким образом, количество оборотов маховика может быть напрямую связано с объемом потока.Типичный дозирующий клапан имеет шток с 40 витками резьбы на дюйм.

В игольчатых клапанах обычно используется один из двух типов уплотнения штока: уплотнительное кольцо с опорными кольцами из ТФЭ или цилиндр сальникового уплотнения из ТФЭ.Игольчатые клапаны часто оснащаются сменными седлами для простоты обслуживания.
