ASTM A335 P5, P9, P11 P22, P91 Сплавная стальПрокладки с крыльямиТип HFW для теплообменника.

HFW Solid Fin Tubes сокращение от High Frequency Welded Helical Spiral Solid Fined Tube (Высокочастотная сварная спиральная спиральная трубка)

Yuhong, Helical Fined Tubes обеспечивают дизайнеру высокую тепловую эффективность и компактные решения для целого ряда теплообменников, где используются чистые дымовые газы.Шпиковые трубки изготавливаются как в твердом, так и в зазубренном типе..

Выпускаются с помощью спиральной обертывания непрерывной ленты на трубку.Плитка обернулась вокруг трубки и непрерывно сваряла.Плитка с крыльями накручивается спирально на трубку и непрерывно сварляется высокочастотным электрическим процессом к основной трубе вдоль спирального корня.Полоска плавника, удерживаемая под напряжением и ограничиваемая боковой стороной, поскольку она образуется вокруг трубы, обеспечивая таким образом, что полоска находится в сильном контакте с поверхностью основной трубы.с использованием процесса газовой металлической дуговой сварки.

Для данной трубы или трубы требуемая площадь поверхности теплопередачи на единицу длины трубы может быть получена путем указания соответствующей высоты плавника,толщина и/или количество плавников на метр длины.

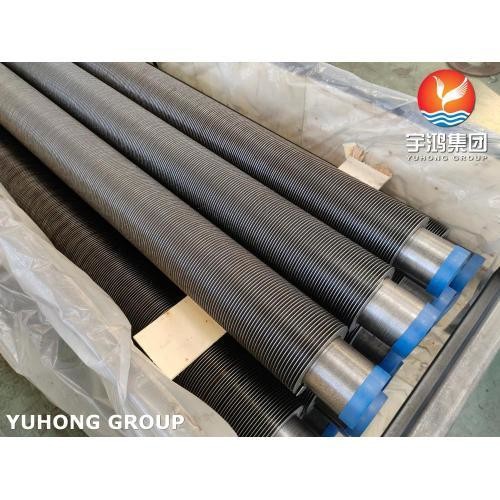

Прочная трубка с крыльями HFW

Эта конфигурация сварной стальной трубы с оперением может быть использована практически для любого приложения теплообменника и особенно подходит для применения при высоких температурах и высоком давлении.Важнейшие особенности этой конфигурации - это эффективность, эффективная связь плавника с трубкой при любых условиях температуры и давления и способность выдерживать высокие температуры на стороне плавника.

Непрерывный спиральный плавник прикрепляется к базовой трубе высокочастотным электрическим сопротивлением сварки, чтобы обеспечить эффективную и термически надежную связь.

Технические данные/подробности базовой трубы

Диаметр трубы: от 20 мм до 219 мм до максимума.

Толщина труб: минимум 2 мм до 16 мм

Материал труб: углеродистая сталь, нержавеющая сталь, сплавная сталь, кортенная сталь, дуплексная сталь, супердуплексная сталь, инконель, высокохромный высоконикелевый и инколойный материал, материал CK 20 и некоторые другие материалы.

Подробная информация

Толщина плавников: минимум 0,8 мм до максимум 4 мм

Высота плавников: минимум 0,25 (6,35 мм) до максимума.1.5" (38 мм)

Плотность плавников: от минимум 43 плавников на метр до максимум 287 плавников на метр

Материал: углеродистая сталь, нержавеющая сталь, сплавная сталь, кортенная сталь, дуплексная сталь и инколлой.

Для быстрой котировки, пожалуйста, присылайте следующее требование:

Количество частей,

Основная трубка: диаметр, толщина, длина и спецификация материала.

Плитки: спецификация материала, тип (твердые или зубчатые), высота, толщина, расстояние между ними, длина плавников и неплавниковые сечения.

Необходимый срок доставки.
