DIN 603 - болты шеи грибообразной головки квадратные

Настоящая норма: DIN 603
Соответствующие нормы: ISO 8677; CSN 021319; PN 82406; UNI 5731;

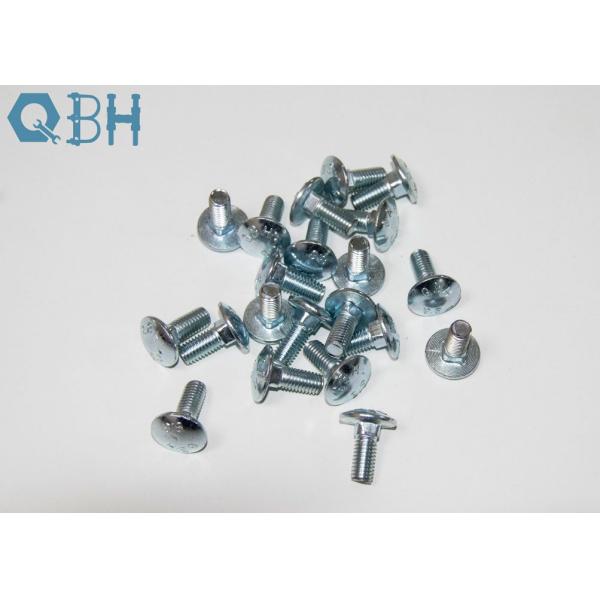

Шея CL4.8 M5 DIN 603 квадратная К болту с квадратным подголовком круглой головки M20

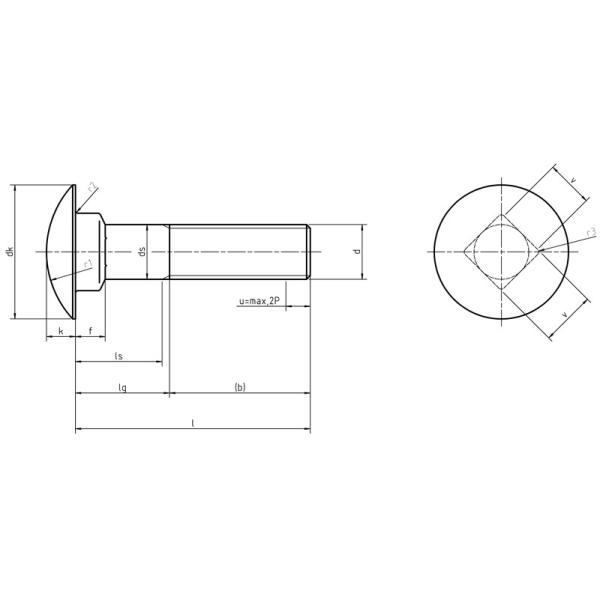

Сказание:

b - длина потока (по крайней мере)
l - длина болта
d - номинальный диаметр потока
k - главная высота
ds - диаметр хвостовика винта
dk - главный диаметр
f - высота придала квадратную форму
v - ширина квадрата
r1 - главный радиус
lg - длина хвостовика, который нужно продеть нитку
ls - длина хвостовика к началу потока

Заготовка:

Сталь: 4,8, 5,8, 8,8
Нержавеющий: A2, A4
Поток: 6g

Примечания:

Таблица согласно DIN 603:

размеры в mm
Поток d M5 M6 M8 M10 M12 M16 M20
P 0,8 1 1,25 1,5 1,75 2 2,5
b l < 125mm=""> 16 18 22 26 30 38 46
125 < l=""> 22 24 28 32 36 44 52
l > 200mm - - 41 45 49 57 65
dk максимальный. 13,55 16,55 20,65 24,65 30,65 38,8 46,8
MIN. 12,45 15,45 19,35 23,35 29,35 37,2 45,2
ds максимальный. 5 6 8 10 12 16 20
MIN. 4,52 5,52 7,42 9,42 11,3 15,3 19,16
f максимальный. 4,1 4,6 5,6 6,6 8,75 12,9 15,9
MIN. 2,9 3,4 4,4 5,4 7,25 11,1 14,1
k максимальный. 3,3 3,88 4,88 5,38 6,95 8,95 11,05
MIN. 2,7 3,12 4,12 4,62 6,05 8,05 9,95
r1 приблизительно. 10,7 12,6 16 19,2 24,1 29,3 33,9
r2 максимальный. 0,5 0,5 0,5 0,5 1 1 1
r3 максимальный. 0,75 0,9 1,2 1,5 1,8 2,4 3
v максимальный. 5,48 6,48 8,58 10,58 12,7 16,7 20,84
MIN. 4,52 5,52 7,42 9,42 11,3 15,3 19,16

Размеры

Nom. Dia. (d) M6 M8 M10 M12 M16 M20
Тангаж потока 1 1,25 1,5 1,75 2 2,5
Длина потока (b) L < 125mm=""> 18 22 26 30 38 46
125-200mm 24 28 32 36 44 52
L > 200mm - 41 45 49 57 65
dk Максимальный. 16,55 20,65 24,65 30,65 38,8 46,8
f Максимальный. 4,6 5,6 6,6 8,75 12,9 15,9
k Максимальный. 3,88 4,88 5,38 6,95 8,95 11,05
v Максимальный. 6,48 8,58 10,58 12,7 16,7 20,84
L ВЕС В KG/1000 PCS
16 6,90
20 7,60 13,80 22,70
25 8,50 15,40 25,20
30 9,60 17,00 27,70 45,70
35 10,70 19,00 30,20 49,40
40 11,80 21,00 32,70 53,10
45 12,90 23,00 35,80 56,80
50 14,00 25,00 38,90 61,20 119,00
55 15,10 26,90 42,00 65,60 126,00
60 16,20 28,90 45,10 70,00 133,00
65 17,30 30,90 48,20 74,40 141,00
70 18,40 32,90 51,30 78,80 149,00 247,00
80 20,60 36,80 57,50 87,00 165,00 272,00
90 22,80 40,80 63,70 96,00 181,00 297,00
100 25,00 44,80 69,90 105,00 197,00 322,00
110 27,20 48,80 76,10 114,00 213,00 347,00
120 29,40 52,80 82,30 123,00 229,00 372,00
130 31,60 56,80 88,50 132,00 245,00 397,00
140 32,80 60,80 95,00 141,00 261,00 422,00
150 35,00 64,80 101,00 150,00 277,00 447,00
160 107,00 159,00 293,00 497,00
180 119,00 177,00 325,00 547,00
200 131,00 195,00 357,00 597,00

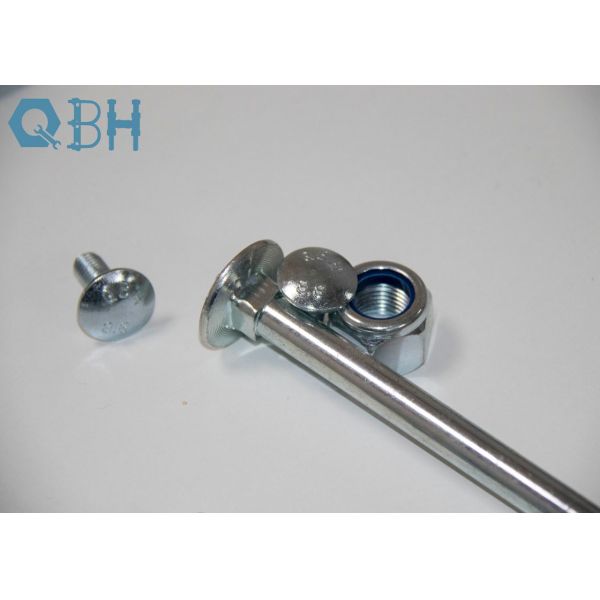

Шея CL4.8 M5 DIN 603 квадратная К болту с квадратным подголовком круглой головки M20

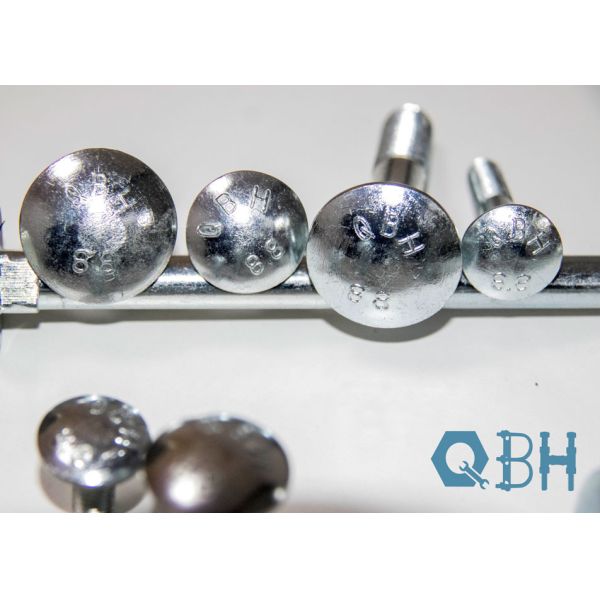

Шея CL4.8 M5 DIN 603 квадратная К болту с квадратным подголовком круглой головки M20

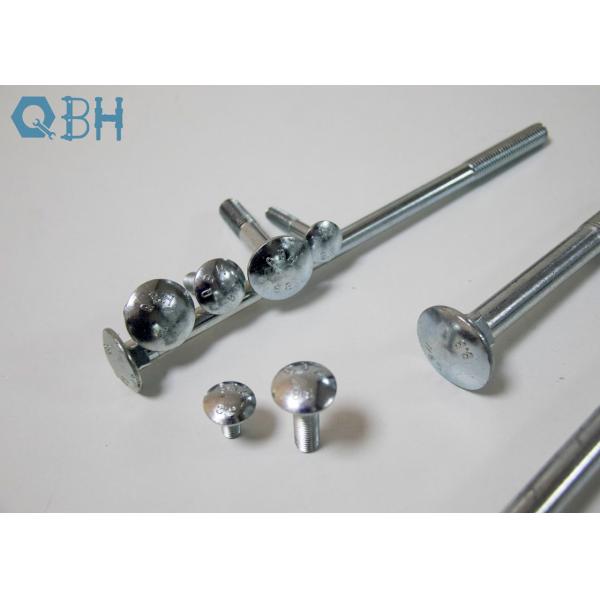

Шея CL4.8 M5 DIN 603 квадратная К болту с квадратным подголовком круглой головки M20

Шея CL4.8 M5 DIN 603 квадратная К болту с квадратным подголовком круглой головки M20

Шея CL4.8 M5 DIN 603 квадратная К болту с квадратным подголовком круглой головки M20
