Простой тип крен панели крыши двойного слоя формируя машину с конкурентоспособной ценой

Список машины

Технологический процесс

Собирать Раскручивать-Фединвитхгуйде-Ролльформинг-Вырезывани-продуктов

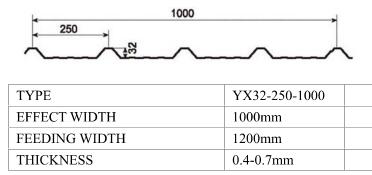

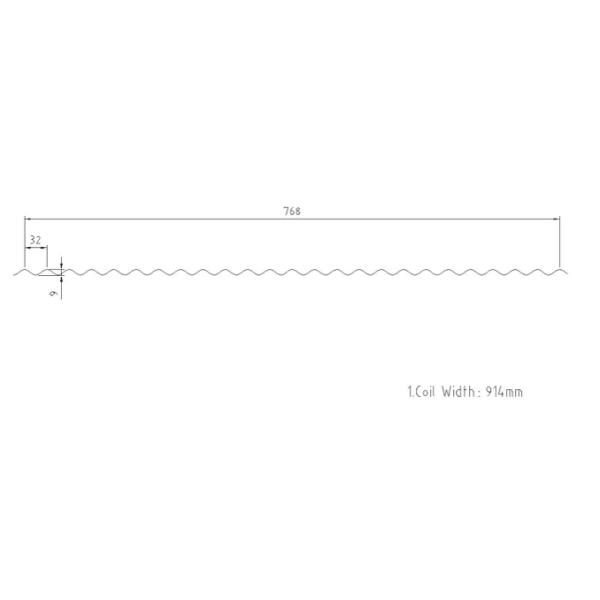

Чертеж профиля

Изображения

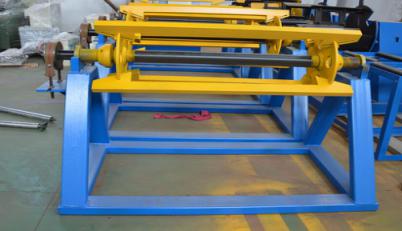

ООН-койлер:

5 тонн декоилер пассиве
Диаметр катушки внутренний: ¢508-610мм
Макса диаметр вне катушки: ¢1500мм
Максимальная ширина катушки: 1250мм

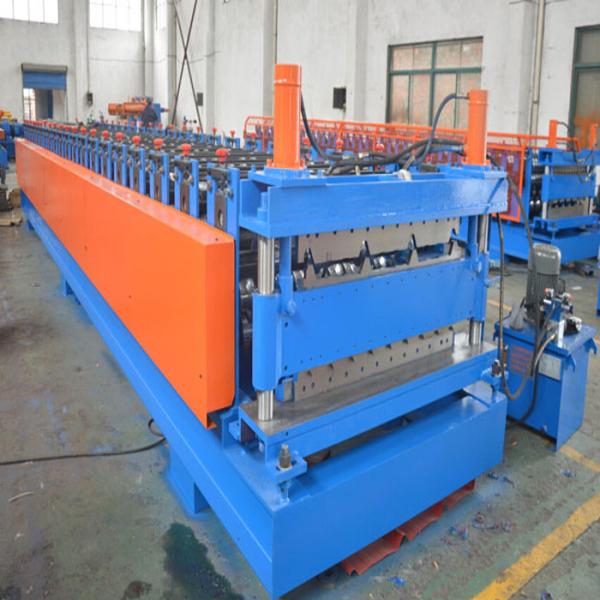

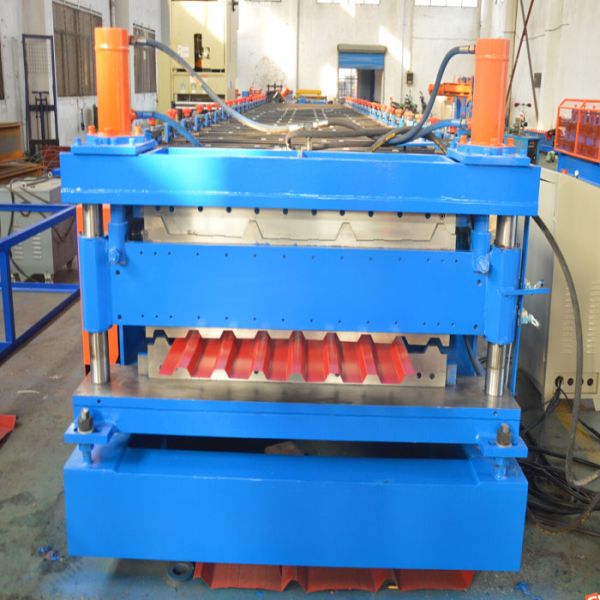

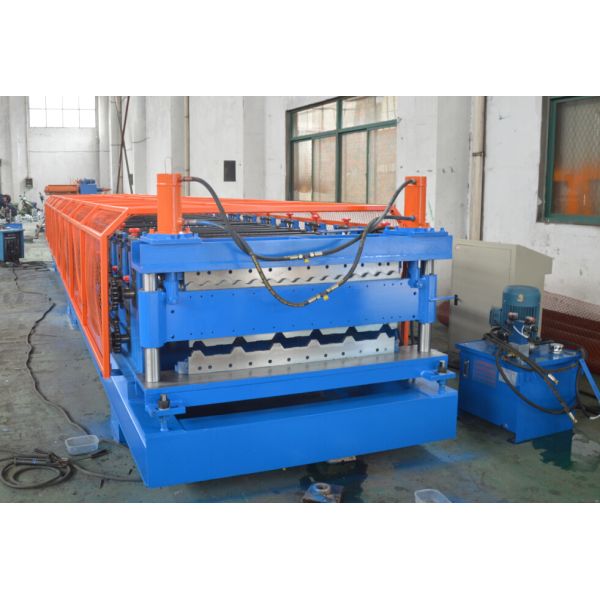

Крен формируя машину:

Крен формируя машину: РФ-РП

Скорость завальцовки: 10-12м/мин (время вырезывания нет включить)

Толщина стального листа: листы 0.3-0.8мм покрашенные цветом

Машина должна быть совместима для алюминия, ППГИ, ППГЛ, етк.

Система управления: ПЛК

Станции ролика: около 14 станции поднимают и 14 станции вниз

Материал ролика: сталь кузницы 45#, покрытая с хромом

Материал вала и ДИА: ¢75мм, материал сталь кузницы 45#, Kроме с гасить

Сила главного мотора: 7.5кв

Гидравлическое давление: 12Мпа

Допуск: +1.5мм

Поставщик силы: 380В, 50ХЗ, участок 3

Путь привода: цепь 1,2 дюймов одиночная

Цвет машины: голубой

Размер формируя машины: 7000*1500*1000мм

Вес машины: около 8 тонн

Резать:

(1) движение резания: Основные стопы и после этого отрезок машины автоматически. После резать, машина основы повторяет старт автоматически.
(2) материал лезвия: КР12 с термической обработкой
(3) измерять длины: Автоматически
(4) толщина вырезывания: 0,3 до 0.8мм
(5) гидравлическая сила станции: 4 КВ

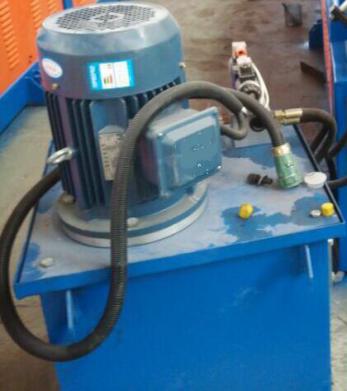

Гидравлическая станция

Она проконтролирована масляным насосом колеса. После заполнять гидравлическое масло в
гидравлический масляный бак, привод насоса машина резца для того чтобы начать
работа вырезывания.
Компоненты: Система включает набор гидравлического танка, набор гидравлического
масляный насос, 2 трубы для жидкости под высоким давлением. и 2 набора клапанов электромагнитизма.

Вне таблица:

Размер: 4000*1350*1000мм

Распределительный ящик:

Электрическая часть системы управления,
т-размер: 9.0000пт; мсо-шрифт-кернинг: 1.0000пт; » >00мм

(1) поставщик силы: 380В, 50 Хз, 3Фасе (отрегулированное с рекестмент)
(2) измерение длины & количества автоматически;
(3) длина & количество контролируемые ПЛК,
(4) неточность длины можно откорректировать легко.
(6). Пульт управления: типа Кнопк экран переключателя и касания
(7) блок длины: миллиметр (переключенный на пульте управления)
