Параметр панели крыши технический

1. Толщина стального листа: 0.3-0.8mm (зависите от требования)
2. Путь передачи: одиночная цепь
3. Материал передачи: 45# стальное, высокочастотный гасить
4. материал blad: Cr12, гася обработку
5. Емкость Decoiler: decoiler 3 тонн пассивное
6. Формировать скорость: 12-15m/min
7. Группы ролика: 16 станций верхние и 16 станций вниз
8. Материал ролика: 45# стальное, высокочастотная гася обработка, HRC58-62
9. Питаясь материал: гальванизированная стальная или цвет-покрытая катушка
10. Основная ось: сталь высокой отметки 45# с гасить обработку
11. сила главного мотора: 7,5 Kw

12. Гидравлическая сила: 5.5Kw

Подача деятельности панели крыши

Decoiler----Питаться---Формировать крена---Вырезывание---Побегите вне таблицы

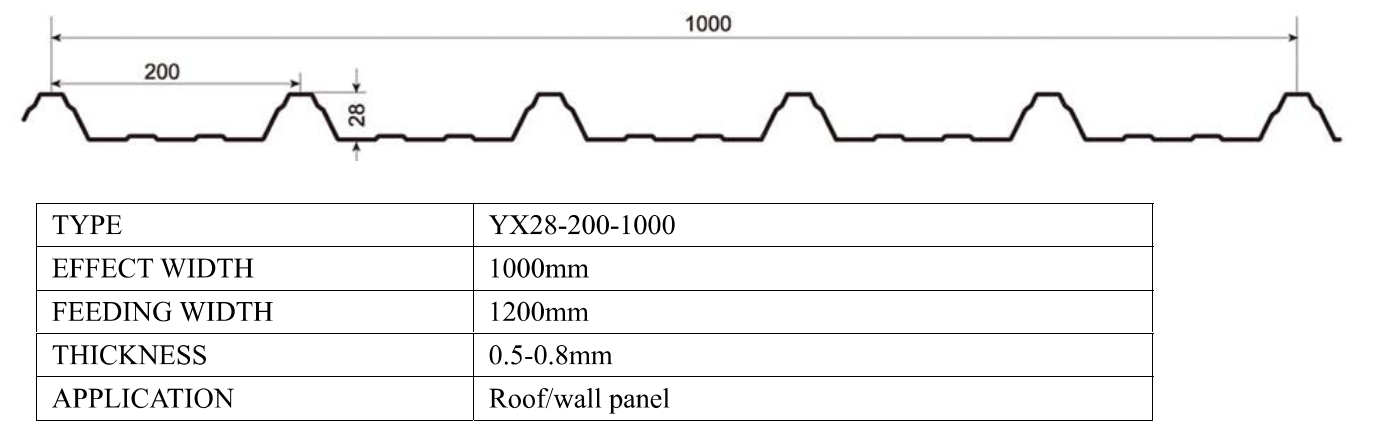

Чертеж профиля

Список машины

Технические данные

де-койлер 5 тонн пассивный

Диаметр катушки внутренний: ¢460-520mm

Макс диаметр вне катушки: ¢1500mm

Максимальная ширина катушки: 1250mm

2. Крен формируя машину:

Крен формируя машину: RF-RP

Свертывая скорость: 10-12m/min (резать время нет включить)

Толщина стального листа: листы 0.3-0.8mm покрашенные цветом

Ширина 1220mm и 1000mm катушки

Система управления: PLC Panasonic

Станции ролика: около 18 станций

Материал ролика: сталь кузницы 45#, покрытая с хромом

Материал вала и DIA: ¢70mm, материал 45# кузница стальная, Chrome с гасить

Калечьте силу мотора: бренд 7.5kw Аньхоя wannan

Гидравлическое давление: 12Mpa

Материал станций: Толщина 16mm плиты стены

Допуск: +1.5mm

Поставщик силы: 415V, 50HZ, участок 3

Путь привода: цепь 1 дюйма одиночная

Цвет машины: синь

Размер формируя машины: 9000*1500*1000mm

Вес машины: около 6 тонн

3.Cutting:

(1) движение резания: Основные стопы машины и после этого отрезать автоматически. После вырезывания, главная машина повторяет старт автоматически.

(2) материал лезвия: CR12mov с термической обработкой

(3) измерять длины: Автоматически

(4) режа толщина: 0,3 до 0.8mm

(5) гидравлическая сила станции: 4 KW

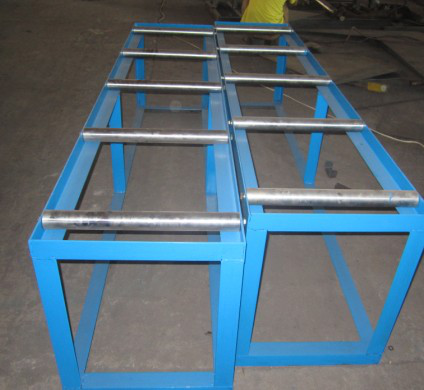

4. Вне таблица:

Оно принимает сваренную сталь и поддержанный ролик для того чтобы передать продукты.

Размер: 4000*1000*1000mm

5. Распределительный ящик:

Электрическая часть системы управления

(1) поставщик силы: 415V, 50 Hz, 3Phase (отрегулированное с requestment)

(2) измерение длины & количества автоматически;

(3) длина & количество контролируемые PLC, Panasonic

(4) неточность длины можно откорректировать легко.

(6). Пульт управления: типа Кнопк экран переключателя и касания

(7) блок длины: миллиметр (переключенный на пульте управления)
