Крен подноса Cabel машины пробивая прессы 160 тонн формируя передачу цепи машины

1. Структура оборудования и технические данные

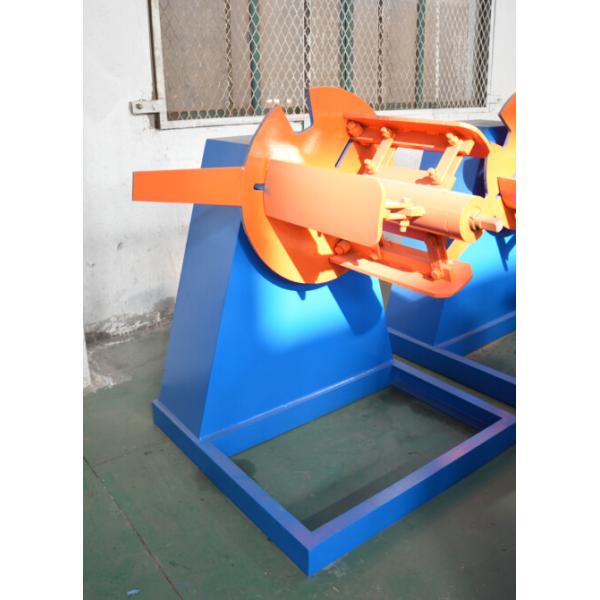

a. Decoiler

• Диаметр: 508-610 расширение
• Расширение: пассивный
• емкость: 3 тонны ручной

• Максимальная ширина катушки: 1250mm

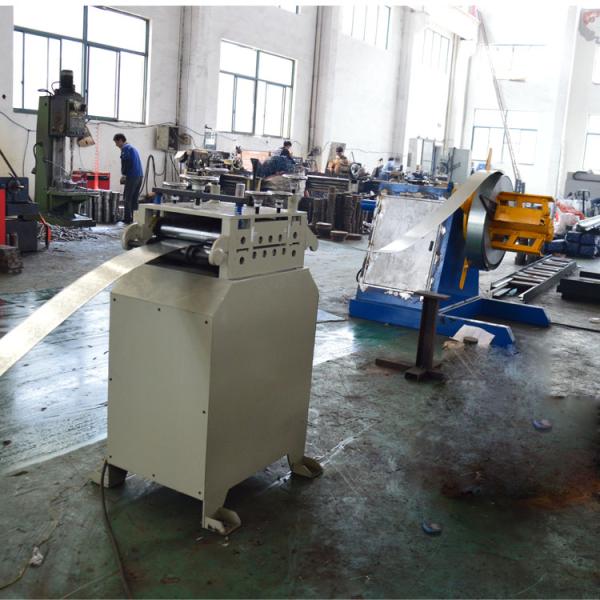

b. Выравнивать прибор

• 7 кренов выравнивая, 3 свертывают вверх и 4 крена вниз
• диаметр 80mm, хром и термическая обработка HRC60 для того чтобы обеспечить ровную поверхность
• выравнивать толщину сырья: 1-2mm
• Максимальная выравнивая ширина сырья: 300mm
• сила: 5Kw

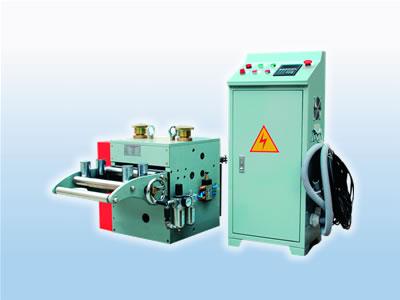

Прибор C. Feeding

• Мотор сервопривода питаясь: о 2.5Kw Yaskawa
• Питаться сервопривода может контролировать пробивая расстояние в точности, контролируемой PLC, и питаясь допуск может быть +-0.05mm, мотор сервопривода может контролировать скорость, и может признавать входной сигнал, и реагирует быстро, и представление хорошо, экран касания может показать вращая скорость, длину и качество, он может быть проконтролирован ручными и автоматическими режимами.

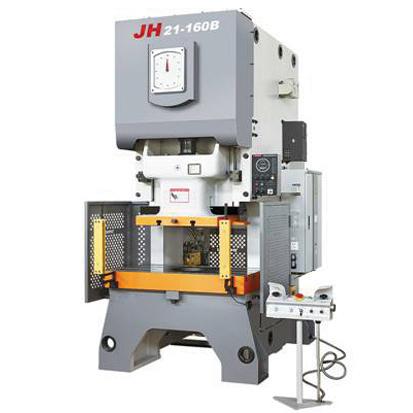

d. Машина прессы

• Серия JH21-160
• Фирменное наименование: Yangli
• Пробивая прессформа: как для профилей, полные наборы потребности 6 пробивая прессформ, когда потребность пробить первый чертеж отверстия, изменяют пробивая прессформу 1, пробивая второй чертеж отверстия, изменить пробивая прессформу 2, etc. когда пробивая перерыв голов, они может извлечься, и измениться новыми пробивая головами. Пробивая материал прессформ: Cr12Mov, гасят HRC58-62

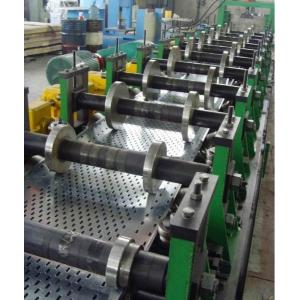

e. Главный формировать крена

• Материал: гальванизированный стальной и черный стальной лист, thickness1.2mm
• формировать скорость: 10m/min

• формировать станции: около 20 станций

• материал ролика: GCr15, гасят HRC58-62, покрывают хромом покрытый
• материал вала: 45# стальное, диаметр 90mm
• управляющее устройство: 1,5 дюйма привода с цепной передачей 20A
• главная власть с редуктором: 15Kw

• вырезывание: гидравлическое вырезывание, Cr12Mov, гасит HRC58-62
• гидравлическая станция: 7.5Kw
• PLC: Мицубиси, Япония
• Экран касания: Panasonic, Япония
•  Кодировщик: Omron, Япония
•  Электрические части: Schneider
•  Отрегулируйте высоту моторами и рельсами, контролируемыми PLC

f. Вырезывание

• Материал лезвия вырезывания: Cr12Mov, HRC 58-62
• Резать после формировать: отрежьте лист после крена формируя к необходимой длине
• Движение резания: основные машины стопы автоматически и резать случатся. После вырезывания, главная машина автоматически начнет.

• материал лезвия: Cr12, с термической обработкой

• измерять длины: автоматический измерять длины
• допуск длины: 6m+/- 1.5mm
• количество лезвий вырезывания: 6 наборов лезвий вырезывания для различных ширин


g. Вне таблицы

• длина: 3 метра
• номер: 2 блока

h. Запасные части и резцовая коробка
