Производственная линия панели сандвича PU SP-CPU-2 непрерывная

1. Компоненты машины

1. Главная машина & технические данные

1,1 Uncoiler

a) сила мотора: 3Kw

b) гидровлическая сила: 2.2Kw

c) сырье: лист цвета стальной, алюминиевый лист

d) диаметр innder катушки: 500mm- 600mm

d) наружный диаметр катушки: 1200mm

e) вес катушки: 10T

f) толщина листа: 0.4-0.8mm

g) ширина листа: 1250mm

f) раскрутите скорость: 1.5-12m/min

g) гидравлическое давление: 6.3Mpa

1,2 Автомобиль катушки

a) ход подъема гидровлического цилиндра: вверх по панели 0.5m, вниз панель 0.5m

b) ход автомобиля катушки: 2.5m

c) давление гидровлической системы: 6.3Mpa

1,3 2 комплекта автоматов для резки стального листа поперечных

a) гидровлический

b) отрежьте стальной лист согласно некоторой длине

c) 2 комплекта PVC снимают прибор заволакивания который прикладывает фильм PVC на стальной лист

1,4 Крен формируя машину

a) Сила Motow: вверх по панели 4Kw, вниз обшейте панелями 7.5Kw

b) сверните формирующ скорость: 1.5-12m/min

c) материал ролика: 40Cr, поверхностный покрынный кром, толщина 0.05mm

d) Путь ширины регулирует: прямой след, silk полюс, мотор редуктора регулируемый

e) ряд ширины регулируемый: 600-1250mm

f) толщина листа: 0.4-0.8mm

g) structrue: тип регулируемый, ролик рукоятки поддержки в середине

h) диаметр вала: 50mm

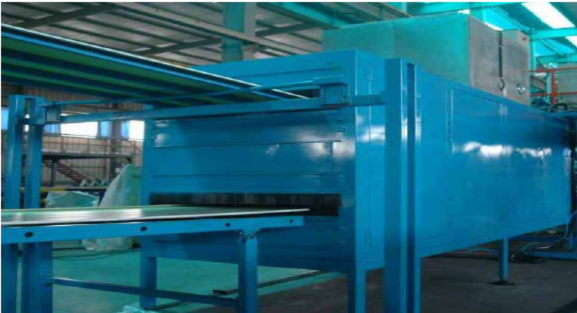

1,5 Подогревать комнату

a) датчик температуры: горячие пары

b) регулировка температуры: режим автоматического управления оборудованием контроля температуры

c) мотор горячего воздуха: 18.5Kw

d) подогреватель горячего воздуха: 200Kw

e) тип жары: нагретый электричеством и воздухом обеспечьте циркуляцию

1,6 Удвоьте машину пояса

a) эффективная длина деятельности: 24m

b) длина & ширина двойного пояса: 1400mm x 267mm

c) двойной материал пояса: сталь сплава

d) двойная толщина пояса: 14mm

e) скорость: 3-10m

1,7 Автомат для резки ленточнопильного станка

a) размер плана автомата для резки ленточнопильного станка: 5500mmx5000mmx 3000mm

b) побегите скорость ленточнопильного станка: 1000-1500rpm

c) поверните диаметр ленточнопильного станка: 550mm

d) скорость вырезывания ленточнопильного станка: 50m/min-1000m/min

e) ширина ленточнопильного станка: 30mm

f) длина ленточнопильного станка: 3000mm-4000mm

g) поперечное расстояние движения: 1500mm

h) отрежьте длину на линии: 3000mm

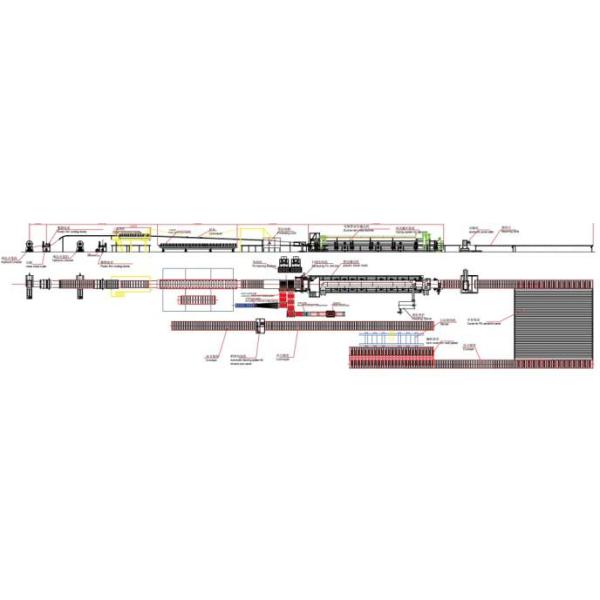

2. Графиком течения

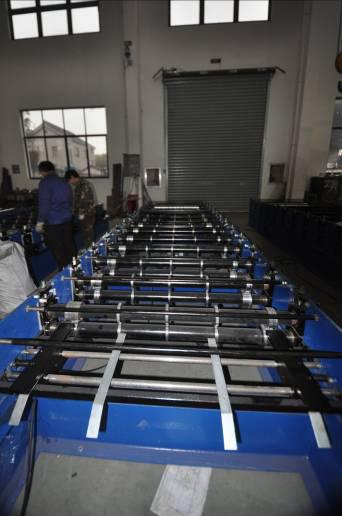

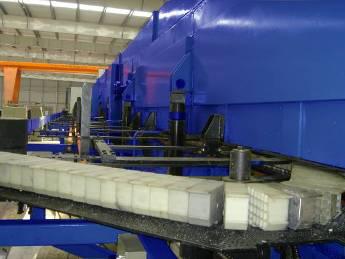

3. Фото машины
