Трубка трубы быстрого хода 8-32мм сваривая круглая квадратная делая машину с мухой увидела вырезывание и водяное охлаждение

Общая информация

Это оборудование специально использовано для продусингΦ8-Φ32мм, трубы δ0.5-1.5 мм высокочастотным прямым сваренной швом и соответствуя квадратной трубы трубы и в форме особенн (δ≤1.2мм). Состав оборудования от декоилер к пиле вырезывания фиксированной длины. Скорость завальцовки можно отрегулировать соответственно внутри соответствующий ряд толщины диаметра и стены трубы.

Применимый материал

(1) прокладка горячих или холоднокатаной стали (согласно ГБ700-88 или ГБ1591-88)

материал (2): Низкоуглеродистая сталь, низкий сплав стелδс≤345Мпа, δб≤610Мпа

(3) толщина стальной прокладки: 0.5-1.5мм (согласно ГБ708-88)

(4) ширина стальной прокладки: 25~100мм

(5) удостоверение личности стальной катушки: Φ450-Φ550мм

(6) О.Д. стальной катушки: Φ600~1000мм

(7) катушка максимального веса: ≦800кг

Ряд размера обработки стальной трубы

(1) О.Д: Φ8-Φ32мм

(2) толщина стены: 0.5-1.5мм (квадратная труба и в форме особенн пипеδ≤1.2мм)

(3) длина: 4~8м

1,4 поток процесса продукта (стальной трубы)

Декоилинг→ → сырья (стальной катушки) режа и материал вельдинг→ аккумулируя не-силу → выравнивая →форминг филируя заусенцы высокочастотной заварки → →ремовинг вне →роугх шва сварки →коолинг →сизинг выправляя трубу вырезывания фиксированной длины → →финишинг

1,5 филируя скорость: 20-100м/мин

1,6 высокочастотная сила оборудования: 100 КВ

1,7 предложенные необходимые аксессуары подготовили покупателя (для ссылки только)

(1) место механического оборудования: 30м С4м (ширина длины кс)

место электротехнического оборудования (2): 5м кс 3м (ширина длины кс)

основание учреждения блока машины (3) (см. чертеж поставщика низкопробный)

(4) 2 набора крана 3 тонн надземного

электропитание (5):

a. Мотор оборудования: 45КВ+2.2КВ+7.5КВ+3КВ=57.7КВ

b. Высокочастотный мотор: 100 КВ

(6) лезвия для отслеживать пилу, спецификацию согласно книге инструкции. Количество решено клиентом.

(7) магнитный бар для сваривая трубы, приобретения согласно трубе делая размер.

(8) один набор Φ2», насосы высокого давления 6м для высокочастотный охлаждать сварочного аппарата трубы.

(9) один набор охлаждая водного бассейна для машины труб-заварки и высокочастотных электрических оборудования, трубы водопровода тома 20м3витх, метра давления воды и клапана. (Количество и размеры будут выношенными решение о местом, тогда приобретением снаружи)

(10) электрический контур блока машины. Перед собирать, цепь должна достигнуть электрический шкаф высокочастотной комнаты. Электрическое соединение для высокочастотной комнаты с общей станцией таблицы и кнопки контроля. (Количество и размеры будут выношенными решение о местом, тогда приобретением снаружи)

(11) одна высокочастотная комната для блока машины. Принятие земли или чердака согласно плану клиента.

(12) компрессор воздуха: один набор (приобретение рынка)

(13) поднимаясь оборудование и оборудовать для установки машины, (кран, веревочка стального провода, етк) максимальный вес одной части 8тонс.

Введение главных компонентов

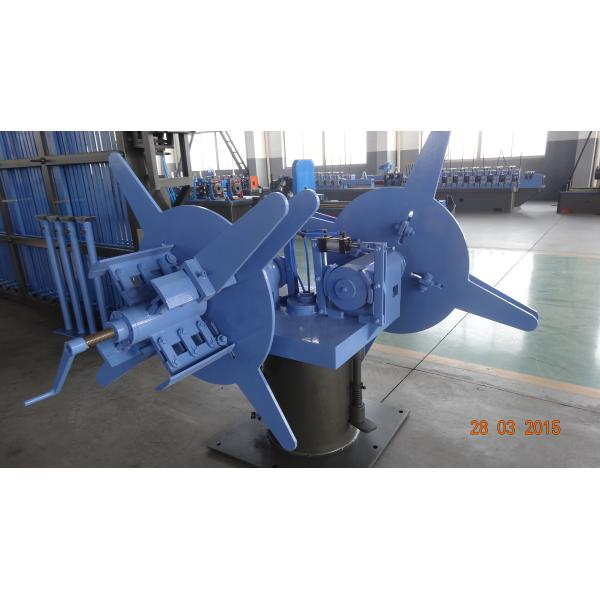

1. Декоилер:

Тип структуры: Вдухсторонний, 360°Ротатион, ручной расширять, который обеспечивает стальное питание катушки альтернативно и идет в аккумулятор свободно.

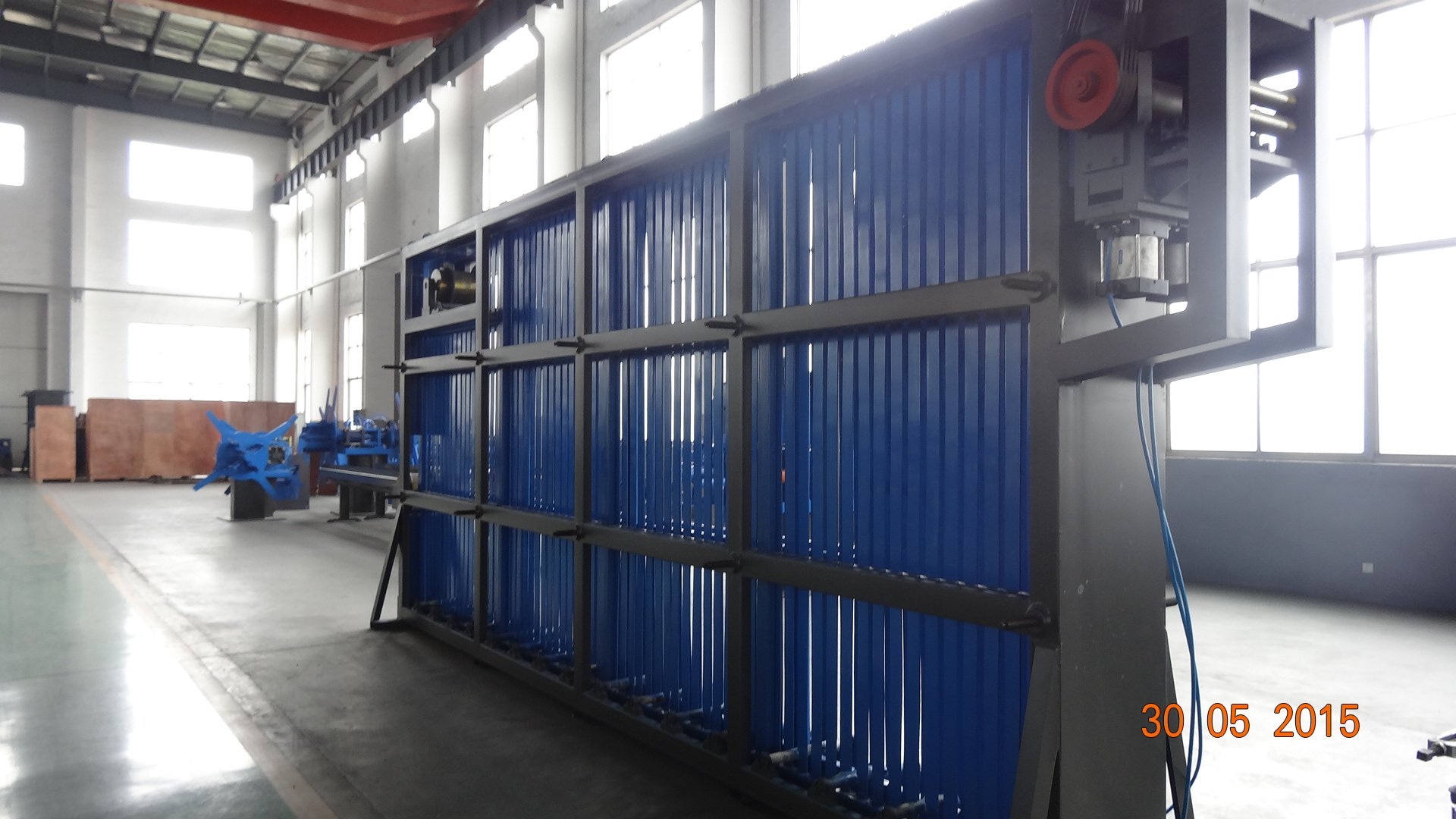

2. Вертикальный аккумулятор

3. формировать прибор заварки и определения размеров

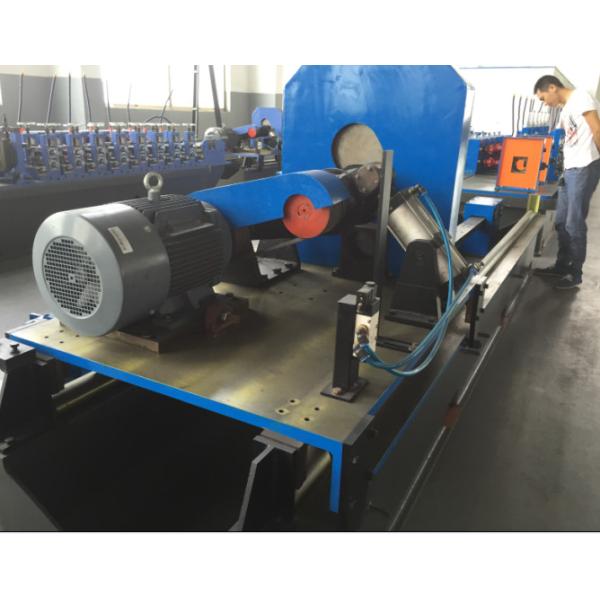

4. Компьютер увидел

5. таблица выхода
