Гальванизированный стальной крен подноса регулируемого кабеля ширины 100-600mm формируя машину с пефорированными отверстиями

Крен подноса кабеля формируя машину обыкновенно использован для управления кабеля в рекламе и индустриальном строительстве. Этот умный крен бывший смог произвести разные виды подносов кабеля любит: Поднос твердые нижние поднос кабеля, кабель ринва, кабель канала поднос, пефорированный поднос кабеля, поднос не пефорированные поднос кабеля и кабель etc. транкинга с различным сырьем как: горяч-погружение гальванизировало стальные, пре-гальванизированные сталь, горячекатаный и холоднокатаная сталь, нержавеющая сталь и алюминий. Ряд толщины материала 0.6mm-1.2mm или 1-2mm. Вы смогли настроить 10 различных длин для подноса кабеля.

Технические данные:

5.1. Соответствующий материал плиты:

Стальная толщина: холоднокатаная сталь 1-2mm и гальванизированная сталь

Ширина профиля после формировать: изменение 100-600mm автоматическое

Высота профиля: 50-150mm

Длина листа: 2000-6000mm

5.2. Работая скорость: Около 2-3 метра/минута

5.3. Формировать шаги: около 20 станций

5.4. Материал ролика: Cr12, гасят HRC58-62 покрыли Chrome

5.5. Материал вала: 45# выдвинуло сталь (диаметр: 90mm), термальный рафинировка

5. 6. сыстема драйва: Управляемая цепь

5.7. Главная власть с редуктором: Известное 22KW WH китайское

5.8. Вырезывание: Гидравлическое вырезывание Cr12mov

5.9. Материал ножа для разрезания: Cr12Mov, гасят HRC58-62

5.10. Вся машина проконтролирована компьютерн PLC индустрии.

5,11 PLC--PLC-перепад

5,12 кодировщик--Omron, Япония

5,13 электрические части--Schneider

5,14 отрегулируйте ширину моторами и рельсами, контролируемыми PLC

Список машины:

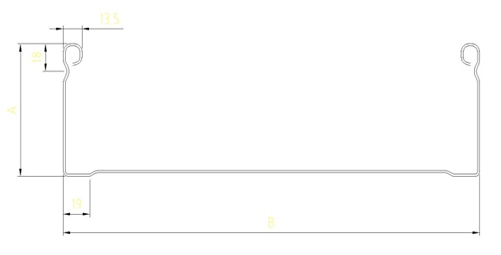

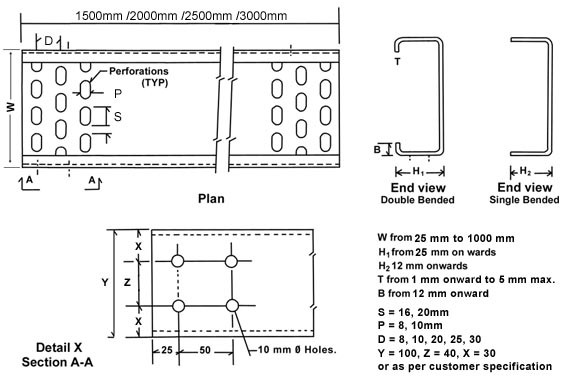

Чертеж профиля:

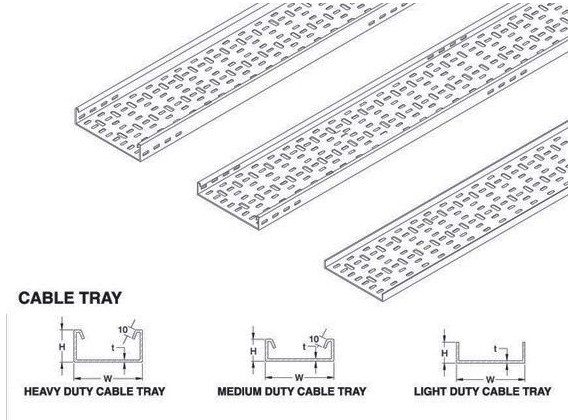

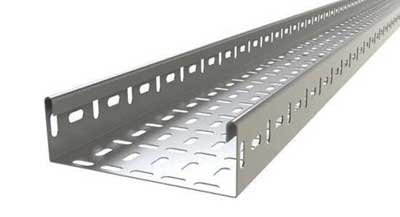

Законченный - продукты

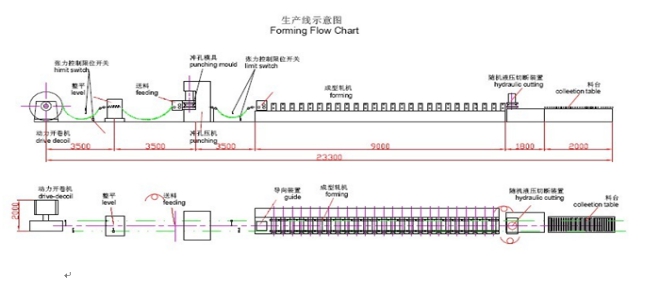

Подача деятельности

Decoiler- выравнивая крен сервопривода питаясь пробивая главный формируя - резать таблицу Runout

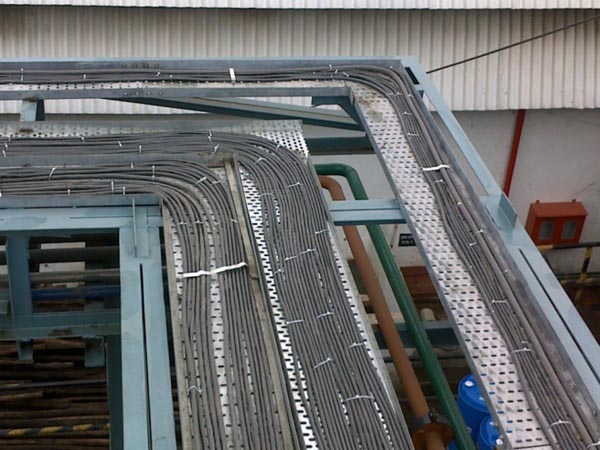

Применение

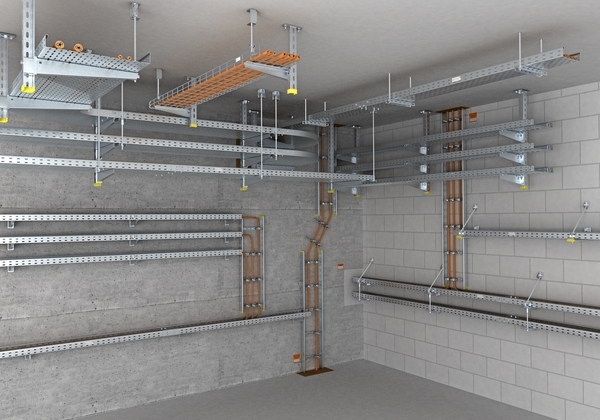

В электрической проводке зданий, система подноса кабеля использована для того чтобы поддержать изолированные электрические кабели используемые для распределения силы и сообщения. Подносы кабеля использованы как альтернатива для открытия проводки или электрических систем с подземным желобом, и обыкновенно использованы для управления кабеля в рекламе и индустриальном строительстве. Они особенно полезны в ситуациях где изменения к связывая проволокой системе предвидятся, в виду того что новые кабели могут быть установлены путем класть их в поднос, вместо вытягивать их через трубу.
