Крен плиты тоннеля управлением PLC Мицубиси формируя толщину 2-6mm машины

Плита вкладыша тоннеля одна из самых разносторонних сегментообразных рифленых систем стальной пластины на рынке сегодня. Конструированный специфически для выравнивать мягкие земные тоннели и relining существующие проводники под шоссе и железными дорогами, свои применения удлиняют к кессонам, вертикальным валам, входам шахты и очень больше. В виду того что сложный тоннель выравнивая оборудование необходим, установка быстра и легка с минимальным нарушением к участникам дорожного движения и окружающей окружающей среде. Разнообразие материальные варианты и покрытия имеют в распоряжении оптимизировать требования к срока службы.

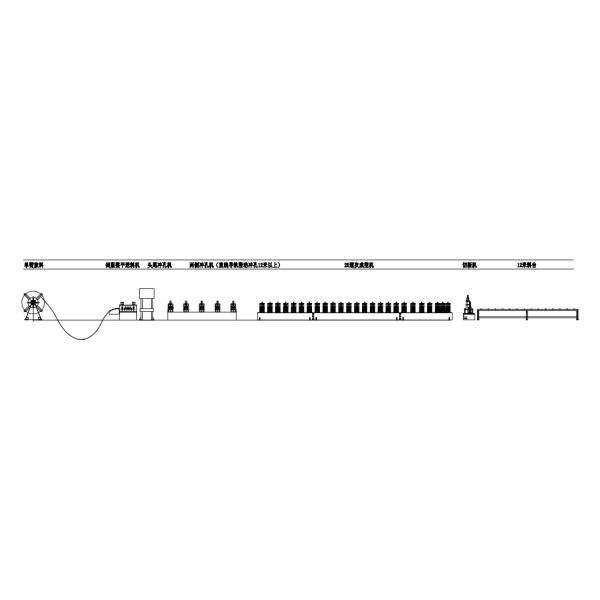

Подача деятельности

Де-свертывать спиралью-Feeding&leveling-Пробивать-rollforming-Пробивать-гидравлический отрезок к прибору длин-Outtable-расширения-- Изгибать машину

Детали машины

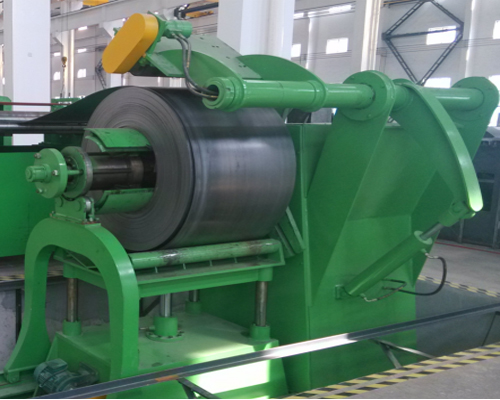

де-койлер 10 тонн гидравлический с автомобилем катушки

• Одиночная разворачивая машина, одна сторона может положить материал
• Примите автоматическую гидравлическую систему
• Вес катушки (Макс): 10000kg
• Dia катушки (Макс): 1600mm
• Dia цилиндра масла: давление деятельности 1200mm: 10mpa
• Ширина катушки (максимальная): 500mm
• Работая скорость: 10m/min
• Сила: 7.5KW

Питаться & выравнивать

Свойство выравнивая ролика механическое как концентрация ригидности и шершавости поверхности поднимает много последующее повышение твердости и закалять. Оно включает крен щипка и крен выравнивать. Крен щипка может отрегулировать вперед. Выравнивая крен использует всю структуру. 2 регулируя пункта на фронте и конец. Он может сформировать некоторый накрененный угол для того чтобы улучшить выравнивая качество. Питаясь порт рихтовального станка имеет пару крена прост-barrelled проводником и 2 пары крена проводника вертикального. Консервная банка крена проводника вертикальная двигает центризованный или двигает в то же время. Это отрегулированное вручную колесо, поэтому удобно к центризованный

1: кормить лист к ролику проводника (он регулируем правым и левым).

2: питаясь ролик: диаметр ¢160mm; материал 40CR сталь, HRC48-52.

3: Выравнивать ролик: верхушка 3 ролика, вниз 4 станции (итог 7 станций), материал 40CR сталь, HRC48-52.

4: диаметр выравнивать ролик: 180mm

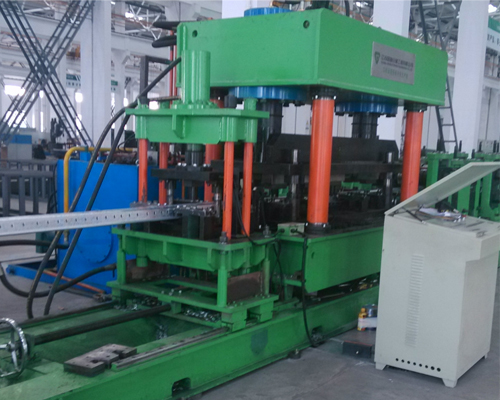

Гидравлический пробивая прибор

• Используя гидравлический пробивать
• Диаметр цилиндра масла: ¢220mm
• Давление деятельности: 18mpa
• Материал прессформы: Cr12mov погасило 58°-62°
• Гидравлическая сила станции: 30kw

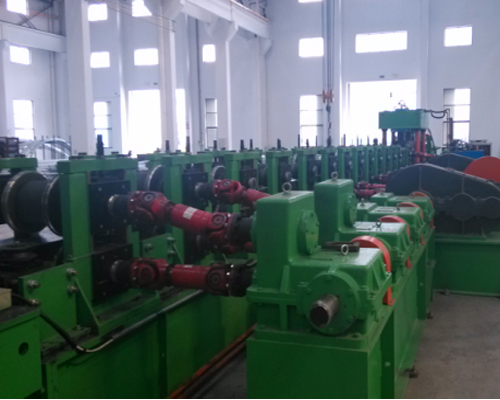

Крен формируя машину

• Сила главного мотора: 37kw,
• Станция: 15 станций, принимают литое железо
• Скорость: 0-8m/min
• Замедлять мотор: сделанный в Changzhou, Цзянсу
• Привод: управлять коробки передач
• Основной диаметр вала: ¢120mm
• Материал: ﹟ 45 кует стальное
• Материал ролика: GCR15 погасило покрытое хромом 58°-62°,
• Станция крена: согласно профилям
• Толщина ролика: 2-6mm, изменяют толщину прокладок
• Датчик: Yaskawa
• Напряжение тока 380V 60HZ, 3phases
• Распределительный ящик: PLC Мицубиси
• Полная сила: 90kw

Гидравлический резать стопа

• вырезывание гидравлического нон-стоп сервопривода следовать
• материал ножа: Cr12mov, погашенное 58°-62°
• dia цилиндра масла: 250mm
• давление деятельности: 60mpa
• работая путешествие: 80mm
