быстрые детали

1,1 питаясь ширина: 1250мм
1,2 эффективная ширина: 1025мм
1,3 толщина материала: 0.8-1.5мм
2. Поток процесса: Декоилинг-питать-формировать-вырезывани-продукция
3. Ручное Декоилер:
3,1 диаметр материальной катушки внутренний: 450мм-700мм
3,2 максимальная ширина катушки: 1200мм
3,3 пропускной способности: 5Т
4. Формировать прибор:
4,1 номера формировать шаги: 24 шага
4,2 материал вала: сталь 45# с твердеет обработку, наружный диаметр 90мм
4,3 материал ролика: сталь 45#
4,4 сила главного мотора: 11кв (2сец)
4,5 формировать скорость: 12-15м/мин
4,6 напряжение тока: участок 380В/50Хз/3 или как ваша просьба
5. Прибор вырезывания:
гидравлический резец 5,1
5,2 лезвие, штамповщик и материал прессформы: Сталь Кр12 с погашенным обработанным 60-62К
режа система 5,3: Предварительный гидравлический привод, автоматическое вырезывание после формировать, отсутствие передергивать или расточительствовать, высокопоставленный фактор безопасности.
6. Механизмо управления:
экран 6,1: экран Тайда 5,7 дюймов от Тайваня
6,2 ПЛК: Тайда ДВП14ЭС от Тайваня
кодер 6,3: Японец Омрон Э6К2
7. Гидравлический:
7,1 предварительная гидравлическая система от Тайваня
7,2 сила: 4кв
8. Простая рамка выхода: Простой бар бушеля #8 у сварки рамки, 1 ПКС 3м

Спецификации

Компонсе машин


1) ручной Де-койлер ------------------------------------------------------ 1 набор
2) крен формируя систему--------------------------------------------------- 1сет
3) резать прибор---------------------------------------------------------- 1сет
4) гидравлическая система------------------------------------------------------- 1 набор
5) система управления ПЛК----------------------------------------------------1 набор
6), который побежали вне таблица ----------------------------------------------------------- 1 набор
Торговые термины и обслуживания после продажи
термина 1.Паймент: 30% оплатило Т/Т как первый взнос, балансирует 70% после осмотра перед доставкой. После продукции финиша, мы проверим машину и сообщить покупателю, покупатель приходит проверяет товары, тогда оплачивает баланс перед грузить.
время 2.Деливеры: Мы гарантируем что оборудование будет готово для пересылки не позднее 30 рабочих дней после получения депозита.
обслуживание продажи 3.Афтер: Мы смогли отправить технику в вашу страну для установки машины если вам. Потребность покупателя оплатить полностью цену, включая: виза, туда и обратно билеты, размещещние, зарплата УСД 100~120 в день.
4.Варранты: 12 месяца
Во время гарантии, меняемые части свободны, но потребност покупателей оплатить для доставки. Мы также обеспечим вам руководство по эксплуатации для того чтобы показать вам как привестись в действие машины

Основные технические параметры
Генерал
1). Толщина стальной катушки: 0.7-1.25мм
2). Материал: ППГИ, ГИ
3). Ширина входного сигнала: 1220мм
4). Ширина выхода: 810мм
5). Полная длина (от де-койлера для того чтобы вывести наружу таблица): около 18М
6). Допуск длины: 10±2мм
7). Транспортировать: контейнер 1×40фт

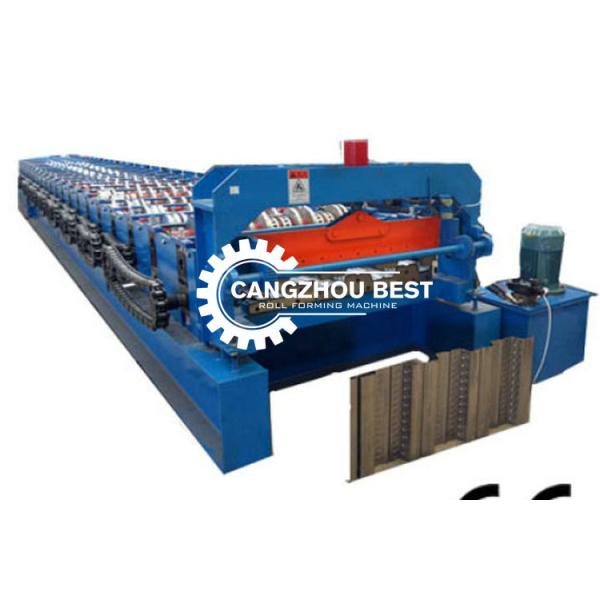

Главный крен формируя машину
1). Стойка машины: структура стальной заварки 350Х
2). Путь питания проводника: бортовой сползая тип
3). Структура: панель стены, толщина 14мм
4). Количество станций: 24 станции
5). Главный материал вала: 45# сталь, О.Д.: 90мм, гасящ и закаляющ обработку
6). Материал ролика: сталь высокой отметки 45#, гася 58-62℃
7). Путь привода: цепью
8). Формировать скорость: 8м/мин
9). Сила главного мотора: 18.5кв
10). Электропитание: 380В, 50ХЗ или на требовании к покупателя, трехфазном
11). Мотор под прессформой, которая может сохранить космос
12). Размер (Л*В*Х): 6.7×1.7×1.3м
Гидравлический резец
1). Материал лезвия и прессформы: Сталь Кр12МоВ с погашенной обработкой 60-62℃.
2). Система вырезывания: примите предварительную гидравлическую систему вырезывания, автоматический отрезок после не формировать никакое искажение, отход, высокий безопасный фактор (стопы и после этого отрезки главного мотора).
3). Тип вырезывания: остановите вырезывание машины.
Электрическая система
1). Экранный дисплей: Экран касания Мицубиси или Сименса;
2). ПЛК: Мицубиси или Сименс;
3). Измерьте длину автоматически;
4). Сосчитайте количество автоматически;
5). Длина и количество проконтролированы компьютером, машина отрежут автоматически как достижение установленной длины, машины могут автоматический ограничитель;
6). Легко отрегулировать ошибку длины;
7). Путь отсчета метра: роторный кодировщик;
Гидравлическая система
1). Система ИУКЭН, сделанная в Китае;
2). Сила: 5.5КВ;
3). Масляный насос гидравлической станции: насос с зубчатой передачей;
4). Гидравлический цилиндр: 100мм;
5). Структура вырезывания: размер гидравлической станции 55×65×90мм;
6). 1 набор електро клапана;
7). Труба масла не может быть сваренным типом (защитным утечки масла), обработкой пятна заварки полной машины.
Линия состав
Де-койлер; Крен формируя блок машины; Гидравлический автоматический блок вырезывания; Побегите вне таблица; Шкаф управлением ПЛК; Электрическая система; Гидравлическая система.
Технический процесс
Де--коилер→ питание с системой управления ПЛК табле→ бега-вне унит→ вырезывания форминг→ крена гуйде→ гидравлической
