Дверная рама металла 10m/Min PLC формируя машину со станцией отверстия замка
Дверная рама металла 10m/Min PLC формируя машину со станцией отверстия замка
Дверная рама металла 10m/Min PLC формируя машину со станцией отверстия замка
Дверная рама металла 10m/Min PLC формируя машину со станцией отверстия замка
Спецификации
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
L/C, T/T
Способность поставки :
20 наборов/месяц
Срок поставки :
30 дней работы
Тип :
Автоматический
Система управления :
Управление ПЛК
Метод вырезывания :
Вырезывание пилы мухы
Скорость :
8-10м/мин
Описание

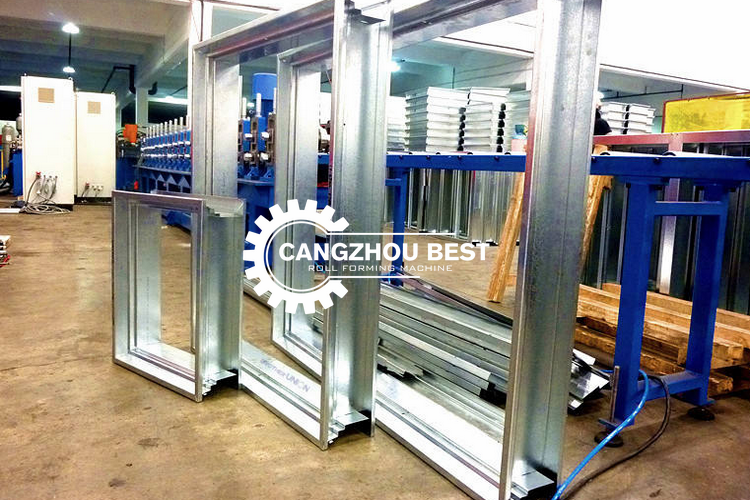

Полностью автоматический крен дверной рамы металла формируя машину со станцией отверстия замка

Состав машины:

1. гидравлическое decoiler 3T
2. flattener таблиц-проводника входа
3. система сервопривода питаясь и пробивая
4. Feeding→roll forming→rectify вырезывание device→post
5. таблица выхода
6. гидравлическая станция
7. стол контроля

Подача профиля, плана & продукции:

Сталь углерода толщины between0.8-1.5mm профиля
Прочность Yelied материала: 195-235Mpa
Эффективная ширина: основание на профиле
После профиля внутри только для ссылки клиента, точно может быть обеспечить клиентом



Подача деятельности

Гидравлическое &guide→flattening→loop→servo таблицы входа decoiler→ feeding→Punching forming→post →feeding→roll 1→Punching 2→Punching 3→loop режа таблицу →output



1: гидравлическое decoiler 3T
Одиночная разворачивая машина, одна сторона может положить материал
Примите автоматическую гидравлическую систему для для того чтобы расширить
Вес катушки (Макс) 3000kg
Взаимо- диаметр 420mm-510mm
Maximal диаметр выхода 1300mm
Dia цилиндра масла 100mm
Ширина катушки (Макс) 500mm
Работая скорость 0-15m/min регулируемое
Сила главного мотора Мотор AC 4KW
Гидравлическая сила 3kw
Бренд преобразователя частоты Yaskawa
Де-койлер должен быть с управлением петли и держать вниз, и с дефлектором для запретите катушку упадите вниз
Decoiler имеет 4 этапа
Цвет синь
Количество 1 набор



2: Guide→flattener таблицы входа
Вооруженный регулируемый центр формируя роликов и достаточной длины для предотвращения бокового движения прокладки на своем входе к flattene
Таблиц-проводник входа регулируемый
Ряд ширины входа 150-300mm
Ролик входа и проводника диаметр ¢65mm, материал sae1045, поверхность HRC48-52° с хромом
Количество 1
Количество кренов разровнителя необходимо запланировать согласно толщине 0.8mm до 1,5 mm.
Ролик Flattener: верхушка 3 ролика, вниз 4 станции (итог 7 роликов)
Материал ролика Flattener Твердость обработки SAE 1045 термальная 48-52 HRC
Диаметр shaf flattener ¢56mm, материал SAE 1045, твердея и закаляя
Сила Мотор AC 4KW
Скорость 0-15m/min
Скорость контролируемая брендом преобразователя частоты Yaskawa
Цвет главный цвет в голубом, части привода желтым цветом
Количество 1





3: Система сервопривода питаясь и пробивая
Система сервопривода питаясь
Эта система принять сервопривод питаясь для того чтобы сделать быстрый ход и точность
Сила сервопривода 3KW
Бренд сервопривода Yaskawa (сделал в Китае)
Питаясь ролик Твердость обработки SAE 1045 термальная 48-52 HRC.
Питаясь требование к материала минута 150mm ширины
Материальные спецификации толщина между 0.8mm и 1.5mm
Пробивать (включите гидравлическую станцию)
Основание на клиенте обеспечивает пробивая чертеж, эта потребность машины принимает систему 5 блоков гидравлическую пробивая
Гидравлическая станция с баком для хранения для обеспечивает количество масла давления в коротком периоде времени, для того чтобы соотвествовать давления скорости
Деятельность целого пробивая должна быть автоматизирована и проконтролирована программой установленной в ПК который расположен в консоли оператора.
Гидравлическая сила 7.5kw
Давление деятельности 12-20Mp регулируемое





4: Feeding→roll forming→rectify вырезывание device→post
Питаться
Толщина профиля стальная между 0.8mm и 1.5mm
Питаясь система регулируемое вручную колесо
Питаясь ряд ширины 150-300mm
Питаясь ролик диаметр ¢56mm, материал ASTM52100, HRC58-62egeree


формировать крена
Сила главного мотора 5.5kw, мотор AC, бортовой мотор для сохранения космоса
Напряжение тока машины, частота, участок 380 v, 50 Hz, 3Phase
Станция крена 17stations (основание на окончательном дизайне)
Материал ролика Gcr15, 58-62, твердость HRC и покрыть хромом покрытую поверхность
Диаметр вала материал ¢65mm: SAE1045
выпрямите прибор
safter 2 станций свертывает формировать,
Функция для проверки конечный продукт вверх и вниз/левый и правый к прямоте
Материал ролика: Материал ролика GCR15 погасило 58°-62°finishing поворачивая CNC
Отрегулируйте вручную колесо
Система вырезывания столба
Резать после формировать Отрежьте лист после крена формируя к необходимой длине
Материал лезвия Cr12, твердость 58-62 HRC
Лезвие вырезывания 1 набор
Мощность резания гидравлическим, 7.5KW с баком для хранения
Давление деятельности 10-20Mpa регулируемое
Измерять длины Автоматическая длина измеряя, бренд кодировщика: Omron





5: Таблица выхода
Рамка сваривать трубкой
Размер около 2.0m long*0.3mwide*0.9mhigh
Одна вне таблица с роликом поддержки
Ролик сторонника ASTM 1045 с хромом
Диаметр роликов 55mm
Цвет Синь
Количество 2 блока





6: гидравлическая станция
Гидравлическая сила 7.5kw
Давление деятельности 12-20Mp регулируемое
Клапан соленоида 6 групп (одной для резать)
Гидравлическое масло гидравлическое масло 46#
Количество 1
Цвет синь





7: Стол контроля
Напряжение тока, частота, участок 380 v, 50 Hz, 3Phase
Пульт управления типа Кнопк экран переключателя и касания
Блок длины миллиметр (переключенный на пульте управления)
Язык Английский/китаец
Бренд PLC Panasonic
Бренд преобразователя частоты Yaskawa, количество: 1
Экран касания Тайвань Weinview



Преимущество машины



1. Умеренная цена



2. Высококачественный



3. 12 месяца гарантии



4. Больше многолетний опыт чем 10



5. Прочный



6. Надежный
