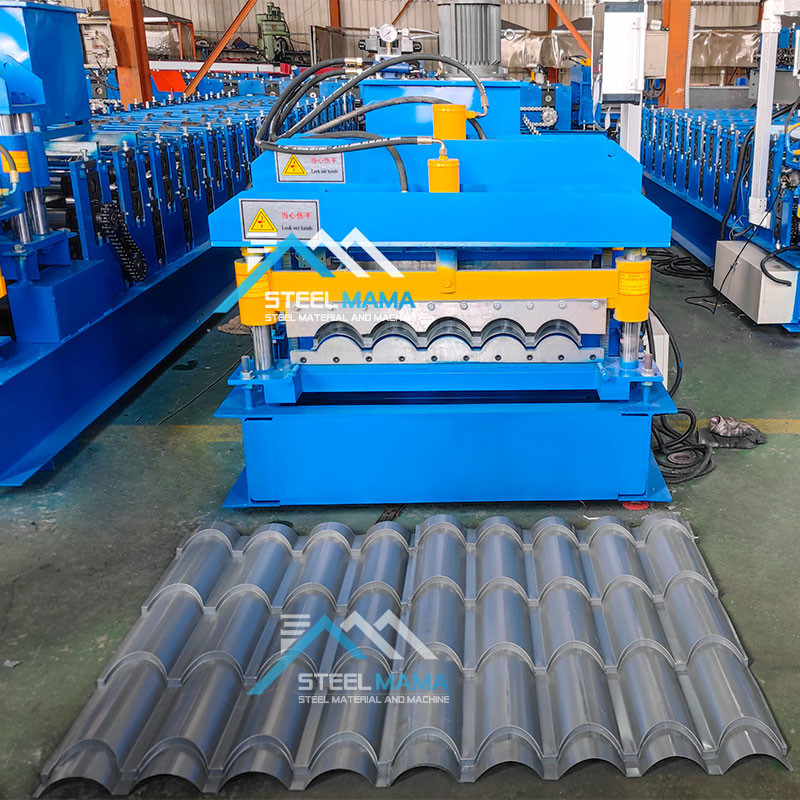

Машина для изготовления стеклянной черепицы и кровельных листов из стали с машиной для формования роллов для кровельных черепиц

Различные машины для формирования панелей крыши могут производить различные формы стеновых листов стальных крыш в соответствии с чертежами профиля и требованиями клиента.Стенные листы - это новые строительные материалы различной толщины и цветаГотовые изделия используются в качестве крыши и стен тренажерных залов, аэропортов, театров, заводов, складов, гаражей, выставочных центров и т.д.

Основной параметр

Подробная информация

Декоиллер

Ручной декоиллер 5T

Особенности: Мадрид и подвал являются двумя компонентами декоиллера, мадрид сжимается, расширяется механическим устройством вручную, после фиксации катушки на мадрид,Затем верните катушку с мандрилом вместе в подвал.

Мощность: отсутствует;

Мощность открытия и закрытия сегментов: механическая;

Мощность вращения сегмента: система тяги путем формирования;

Количество сегментов: 4 шт.;

Диапазон расширения сегмента: 460 ~ 520 мм;

Высота центра матрицы: 0,65 м;

Скорость подачи: зависит от скорости роликообразовательной машины;

Машины для формирования ролика

Ролики: проектируются старшими инженерами с помощью программного обеспечения Auto-cad, изготавливаются из высококачественной стали 45# с помощью станков с ЧПУ и покрыты твердым хромом;

вал: изготовлен из высококачественной стали 45# на станках с ЧПУ;

Подпорная рама: стальная панель для руководства подвалом подшипника станции формирования;

Число железнодорожных станций: до 18 групп
Материал для роликов: высококачественная сталь 45# полированная и покрытая хромами HRC55-60°
Материал для вала: высококачественная 45# сталь, полированная и покрытая хромами HRC55-60°

Диаметр вала: 70 мм

Толщина панели рамы:14 мм

Нижняя рама: 36# H-секция стали

Устройство для резки

Функция: действие резки контролируется ПЛК. Главная машина автоматически останавливается и резка будет происходить. После резки главная машина автоматически запускается.

Электроснабжение: гидравлическая станция;

Рама: сварочная стальная рама;

переключатель удара: фотоэлектрический переключатель без контакта;

Резка после формования: резка листа после формования рулоном до требуемой длины;

Измерение длины: автоматическое измерение длины.

Гидравлическая система

Гидравлическая станция

После того, как гидравлическое масло заполняется в гидравлический резервуар, насос запускает режущую машину, чтобы начать режущую работу.

Оборудование: Система включает в себя набор гидравлического резервуара, набор гидравлического масляного насоса, две гидравлические трубы и два набора клапанов электромагнетизма.

Используются лучшие компоненты гидравлической системы, чтобы обеспечить стабильность и срок службы, избежать утечки.

Поставляет начальную энергию на коробку через закрытый нефтяной бак.

Электрическая система управления

Автоматическое измерение длины: один инструмент измерения длины, который легко нажимается на поверхность стального листа;Толлинг будет катиться с скоростью движения стального листа, а затем чувство измерять его длину; неточность длины легко исправляется.

автоматическое измерение количества;

PLC используется для управления длиной и количеством. Машина автоматически режет на длину и остановится, когда требуемое количество достигнуто;

Панель управления: кнопочный выключатель, длина и количество светодиодного дисплея;

Единица длины: миллиметр;

Функция защиты от перегрузки двигателя, системного перенапряжения, короткого замыкания;

Отображение общей длины и общего количества произведенных продуктов.
