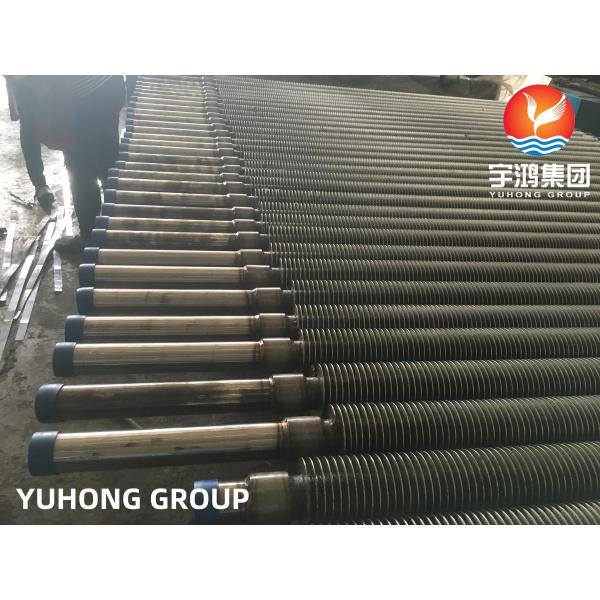

Нержавеющая сталь твердая трубка, высокочастотная сварная трубка

HFW Solid Fined Tubes сокращение от High Frequency Welded Helical Spiral Solid Fined Tube (Высокочастотная сварная спиральная трубка с твердыми плавниками)

Шпиковые трубки обеспечивают конструктору высокую тепловую эффективность и компактные решения для целого ряда теплообменников, где используются чистые дымовые газы.Шпиковые трубки изготавливаются как в твердом, так и в зазубренном типе..

Выпускаются с помощью спиральной обертывания непрерывной ленты на трубку.Плитка обернулась вокруг трубки и непрерывно сваряла.Шнурка с крыльями накручивается спирально на трубку и непрерывно сварляется высокочастотным электрическим процессом к основной трубе вдоль спирального корня.Полоска плавника, удерживаемая под напряжением и ограничиваемая боковой стороной, поскольку она образуется вокруг трубы, обеспечивая таким образом, что лента находится в сильном контакте с поверхностью основной трубы.с использованием процесса газовой металлической дуговой сварки.

Для данного размера трубы или трубы желаемую площадь поверхности теплопередачи на единицу длины трубы можно получить, указав соответствующую высоту плавника,толщина и/или количество плавников на метр длины.

Прочная трубка с крыльями HFW

Эта конфигурация сварной стальной трубы с оперением может использоваться практически для любого приложения теплообменника и особенно подходит для применения при высоких температурах и высоком давлении.Важнейшие особенности этой конфигурации - это эффективность, эффективная связь плавника с трубкой при любых условиях температуры и давления, и способность выдерживать высокие температуры на стороне плавника.

Непрерывный спиральный плавник прикрепляется к базовой трубе высокочастотным электрическим сопротивлением сварки, чтобы обеспечить эффективную и термически надежную связь.

Технические данные/подробности базовой трубы

Диаметр трубы: от 20 мм до 219 мм до максимума.

Толщина труб: минимум 2 мм до 16 мм

Материал труб: углеродистая сталь, нержавеющая сталь, сплавная сталь, кортенная сталь, дуплексная сталь, супердуплексная сталь, инконель, высокохромированный высоконикелевый и инколой, материал CK 20 и некоторые другие материалы.

Подробная информация

Толщина плавников: минимум 0,8 мм до максимум 4 мм

Высота плавников: минимум 0,25 (6,35 мм) до максимума.1.5" (38 мм)

Плотность плавников: от минимум 43 плавников на метр до максимум 287 плавников на метр

Материал: углеродистая сталь, нержавеющая сталь, сплавная сталь, кортенная сталь, дуплексная сталь и инколлой.

Для быстрой котировки, пожалуйста, присылайте следующее требование:

Количество частей,

Основная трубка: диаметр, толщина, длина и спецификация материала.

Плитки: спецификация материала, тип (твердые или зубчатые), высота, толщина, расстояние между ними, длина плавников и неплавниковые сечения.

Необходимый срок доставки.
