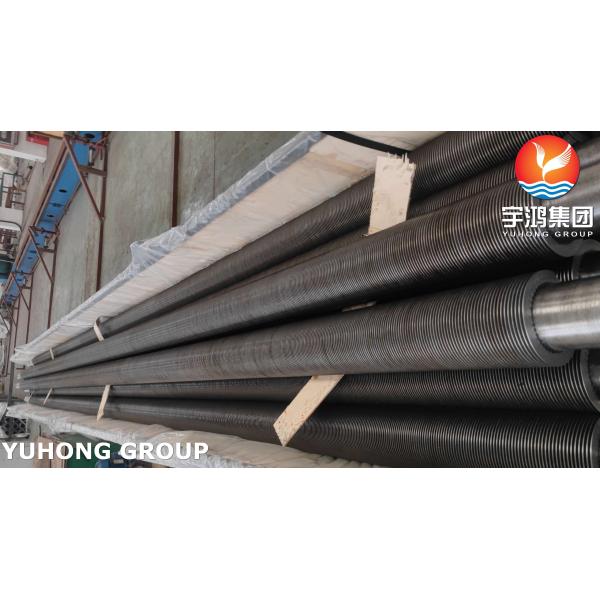

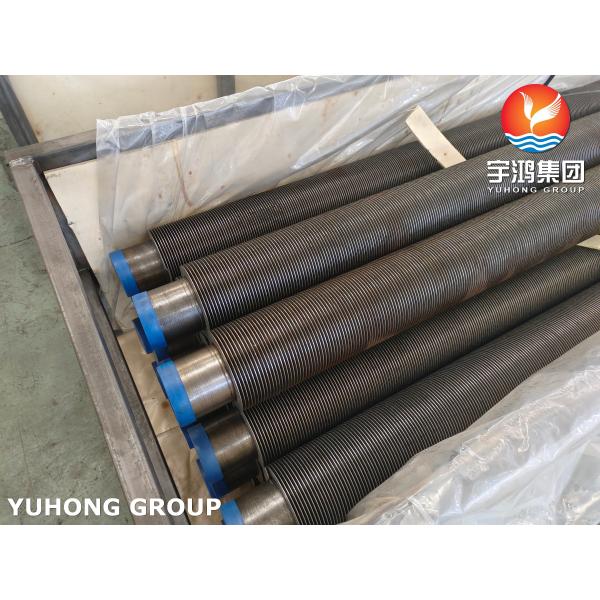

Углеродистая сталь ASME SA106 GR.B Высокочастотные сварные трубки

Что такое высокочастотная сварная трубка?

Высокочастотная сварная трубка с крыльями является типом труб с крыльями, которая в основном сварляется с помощью высокочастотной сварки и является новым типом отличного теплораспределяющего элемента.Высокочастотная сварка вытянутой трубы сварка с высокочастотным током, метод сварки надежен и превосходный, сварный шва небольшой, а поверхность радиатора более твердая и красивая.

Высокочастотная сварная трубка с крыльями - это теплоотводящий элемент, часто используемый в радиаторах с крыльями. Welding high-frequency welded finned tube on the base tube of the radiator improves the heat transfer coefficient of the heat exchanger side of the radiator and enhances the heat dissipation effect of the radiator, а отличный эффект рассеивания тепла делает трубку с плавниками все более популярной.

Особенности высокочастотных труб с плавниками

(1) Высокая эффективность производства, непрерывное производство намотки;

(2) Низкая стоимость, зависит от характеристик самой высокочастотной сварки, эффектом нагрева поверхности заготовки, для достижения цели сварки,процесс сварки не требует добавления любых металлических материалов наполнителя;

(3) Поскольку высокочастотный ток проходит только по мелкой поверхности стальной трубы, зона, подверженная воздействию тепла сварки, невелика.поэтому дополнительная толщина стенки, вызванная этим, не должна учитываться при расчете конструкции.После сварки заготовки не требуется тепловой обработки.

(4) Твердая сварка, в конфигурации оборудования разумная, параметры процесса идеальные при условиях, может достичь между плавниками и стальной трубой сварки фирмы, может выдерживать частое открытие,отключение, вызванное тепловой ударной волной.

(5)Площадь теплообмена большая

(6)Уменьшает площадь установки требуемой поверхности теплопередачи

(7)Улучшены жесткость и сейсмические характеристики стальных труб

Спецификации высокочастотных труб

Спецификация продукта: 25-219 мм

Толщина плавника: 0,8-2,5 мм

Протяженность плавника: 4-35 мм

Ширина плавника: 10-25 мм

Эффективная длина сварки: ≤ 15 м

Радиус изгиба рысистой трубы: 50-300 мм

Степень сварки труб: более 95%

Химический состав GR.B:

Принцип трубки с крыльями HFW:

The basic principle of this kind of fin tube is to take the seamless steel tube on the outer packing band with a certain distance (strip perpendicular to the outer surface of the tube) and high-frequency current welding as the heat source.

Используя эффект кожи и электрический эффект высокочастотного тока, местная нагревательная трубка, стальная лента и контактная поверхность, которая должна быть сварлена, могут быть сварлены пластически.

В то же время сила ковки из трубки с плавниками применяется к оксиду металла и пластической форме контакта за пределами избыточного плавления,чтобы реализовать сочетание твердых атомов между стальной трубой и материалом с плавниками.

Эквивалентный материал:

Заявления

-Электростанции
- Химическая промышленность
- Заводы восстановления тепла
Тепловая промышленность

- Паровый котел.

- Рафинирование нефти
