Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97
Спецификации
Номер модели :
A182 F304 Threadolet
Место происхождения :
Китай
Количество минимального заказа :
1pc
Условия оплаты :
L/C, T/T
Способность поставки :
1000 тонн в месяц
Срок поставки :
Зависит от количества
Упаковывая детали :
Требования/деревянная упаковка случая
Спецификация :
ASTM A182
Ранг :
F304/304L
Класс :
3000,6000,9000
Изготовляя стандарт :
MSS SP-97
Тип :
Buttweld
Размер :
1/2» NPS ДО 24" NPS
Описание

Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97

Что threadolet?

Threadolet точно такой же как weldolet с основным различием быть что оно соединяется с ответвлением от трубопровода через поток. Другая разница threadolet по отношению к weldolet факт что она использована в применениях с очень низкими давлениями и более небольшими диаметрами.

Поток этого типа соединения вообще типа NPT согласно спецификациям ASME B1.20.1.

Спецификации threadolet:

Размер 1/8" - 4"/DN6 - DN100
Давление 3000lbs/6000lbs
Изготовляя стандарт MSS SP-97
Сталь углерода ASTM A105, 20#
Сталь низкой температуры ASTM A350 LF2, 16Mn
Легированная сталь ASTM A182 F11/F12/F5/F9/F91/F92
Нержавеющая сталь ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
Сталь выплавленная дуплекс-процессом ASTM A182 F51, F53, F44

Ссылаться на диаграмма веса:

Номинальный размер ветви THRD Outler
DN NPS 3000 6000
6 1/8 0,05 -
8 1/4 0,05 -
10 3/8 0,09 -
15 1/2 0,17 0,32
20 3/4 0,22 0,47
25 1 0,43 0,65
32 1 ¼ 0,61 0,96
40 1 ½ 0,69 1,28
50 2 1,10 2,15
65 ½ 2 1,52 -
80 3 2,50 -
100 4 4,10 -

Нержавеющая сталь NPT приспосабливая ASTM A182 F304 Threadolet MSS SP-97

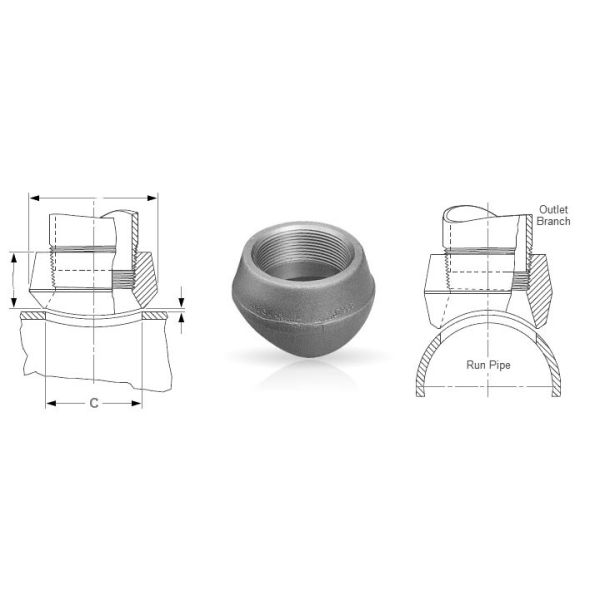

Размеры MSS SP-97 Threadolet

Номинальный размер ветви

Длина

OD штуцера

OD на конце ветви

Длина потока

Отрежьте Dia отверстия.

DN

NPS

3000

6000

3000

6000

3000

6000

3000

6000

6

1/8

19

27

22

6,7

16

8

1/4

19

27

22

10,2

16

10

3/8

21

30

25

10,4

19

15

1/2

25

32

38

45

33

42

13,6

24

19

20

3/4

27

37

47

52

39

48

13,9

30

25

25

1

33

40

56

63

48

58

17,3

36

33

32

1 1/4

33

41

66

72

58

67

18

45

38

40

1 1/2

35

43

75

83

64

77

18,4

51

49

50

2

38

52

90

104

77

93

19,2

65

59

65

2 1/2

46

105

94

28,9

76

80

3

51

124

114

30,5

94

100

4

57

154

140

33

121

Ранги нержавеющей стали F304 соответствующие:

СТАНДАРТ WERKSTOFF NR. UNS JIS BS ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) AFNOR EN
F304 1,4301 S30400 SUS 304 304S31 08Х18Н10 Z7CN18 ‐ 09 X5CrNi18-10

Химический состав F304:

Ранг C Mn P S Si Ni Cr Fe
F304 0,08 2,00 0,045 0,030 1,0 8-11 18-20 Bal.

Применения:

Thredolets использовано на низкое давление ветви трубы 90 градусов.

Ответвление от трубопровода привинчено на Thredolet, которое сварено на, который побежали трубе.

Продевать нитку вообще типа NPT и соответствует к спецификации ASME B1.20.1.
