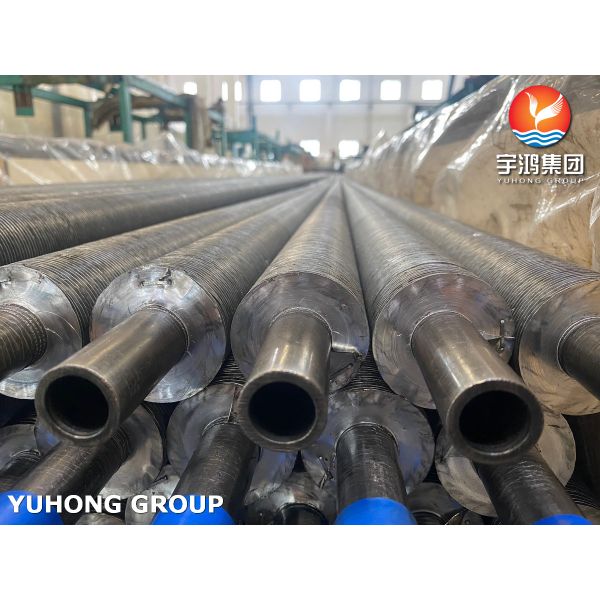

Встроенная трубка с крыльями типа G ASTM A179 + Al 1060 Производитель углеродистой стали

Обзор:

Алюминиевая трубка с встроенными крыльями является важной частью теплообменника, особенно трубка с крыльями из алюминия, которая легка и легко изготавливается.и обычно используется в теплообменных устройствах.

Основная конструктивная особенность труб с встроенными плавниками заключается в том, что плавник вставляется и сваривается в спиральную канавку, вырезанную в трубку.

Встроенные плавники лучше всего подходят для использования в условиях высокого теплового цикла или высоких температур, и где сторона плавника будет подвергаться регулярной очистке.Этот тип плавника имеет большое ограничение - минимальная толщина стенки 1Тем не менее, плавник типа G может выдерживать температуру до 400 ° C и может включать плавники из углеродистой стали для лучшей проводимости.

Производственный процесс

В частности, трубка с крыльями типа G представляет собой спиральную канаву с определенной шириной и глубиной, которая предварительно обработана на стальной трубе, а затем алюминиевая лента инкрустирована на стальной трубе на оборудовании.Во время процесса намотки, из-за определенной силы предварительного затягивания стальная лента будет плотно зажата в спиральной канаве, обеспечивая таким образом определенную зону контакта между стальной лентой и стальной трубой.

Чтобы предотвратить отскок и падение стальной ленты, оба конца стальной ленты должны быть сварены на стальной трубе.должна быть определенная реакция между стальной лентой и спиральной канавкойЕсли обратная реакция слишком мала, чтобы создать помехи, процесс инкрустации трудно проходить гладко.

Кроме того, стальной ремень всегда будет иметь определенный отскок, в результате чего стальный ремень и нижняя поверхность спиральной канавки не могут быть хорошо соединены.Вставка плавников может быть выполнена на общем оборудовании, и стоимость не высокая.

Существует много переменных, которые необходимо учитывать для успешного выбора и проектирования теплообменника с трубкой с плавниками, в том числе:

- металлические материалы, наиболее подходящие для труб и плавников;
- тип усиления труб ∙ плавники или проволока;
- толщина стенки труб;
- ввод и вывод труб;
- Удар плавников;
- тип и количество вентиляторов для обеспечения воздушного потока;

A179 Химический состав

Эквивалентный материал:


Заявления

- Нефтегазовая, химическая и нефтехимическая промышленность

- очистка природного газа

- сталелитейная промышленность: высокие печи и системы преобразователей

- Производство электроэнергии: конденсация выхлопных газов паровой турбины, конденсация цикла контактов с водой, охлаждение конденсацией, ископаемые и атомные электростанции

- кондиционер ((фреон, аммиак, пропан);

- оборудование для сжигания отходов

- охладители компрессоров и т.д.
