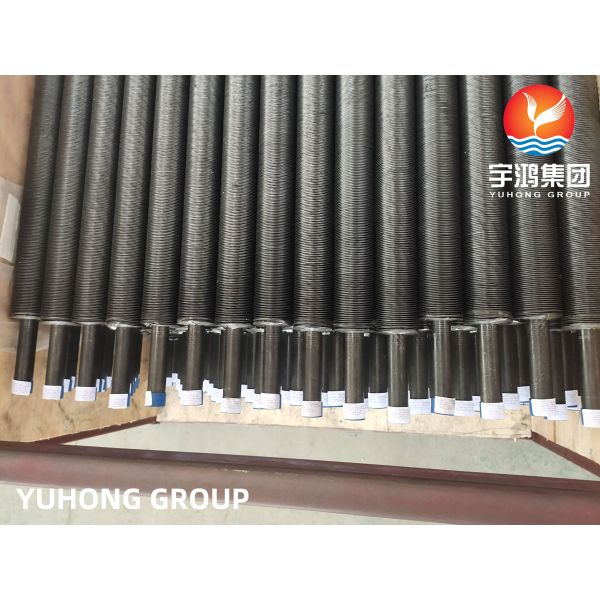

ASME SA213 T12 Высокоэффективная сварная спиральная HFW спиральная спиральная зазубренная трубка для охлаждения воздуха теплообменника

HFW Solid Fined Tubes сокращение от High Frequency Welded Helical Spiral Solid Fined Tube (Высокочастотная сварная спиральная трубка с твердыми плавниками)

Шпиковые трубки обеспечивают конструктору высокую тепловую эффективность и компактные решения для целого ряда теплообменников, где используются чистые дымовые газы.Шпиковые трубки изготавливаются как в твердом, так и в зазубренном типе..

Выпускаются с помощью спиральной обертывания непрерывной ленты на трубку.Плитка обернулась вокруг трубки и непрерывно сваряла.Шнурка с крыльями накручивается спирально на трубку и непрерывно сварляется высокочастотным электрическим процессом к основной трубе вдоль спирального корня.Полоска плавника, удерживаемая под напряжением и ограничиваемая боковой стороной, поскольку она образуется вокруг трубы, обеспечивая таким образом, что лента находится в сильном контакте с поверхностью основной трубы.с использованием процесса газовой металлической дуговой сварки.

Эта конфигурация сварной стальной трубы с оперением может использоваться практически для любого приложения теплообменника и особенно подходит для применения при высоких температурах и высоком давлении.Важнейшие особенности этой конфигурации - это эффективность, эффективная связь плавника с трубкой при любых условиях температуры и давления, и способность выдерживать высокие температуры на стороне плавника.

Технические данные/подробности основной трубы/подробности о фине

Диаметр трубы: минимум 20 мм до максимума 219 мм.

Толщина труб: минимум 2-16 мм

Материал труб: нержавеющая сталь, легированная сталь, углеродистая сталь, сталь Кортен, дуплексная сталь, супердуплексная сталь, Inconel, высокохромированный никель и некоторые материалы, такие как Incolloy, материал CK 20.

Детали плавников

Толщина плавников: минимум 0,8 мм до максимум 4 мм

Высота плавника: 0,25" (6,35 мм) минимум до 1,5" (38 мм) максимум

Плотность плавников: минимум 43 плавника на метр, максимум 287 плавников на метр

Материалы: углеродистая сталь, нержавеющая сталь, сплавная сталь, устойчивая к воздействию атмосферы сталь, дуплексная сталь и инколлой.

Если вам нужна быстрая цена, пожалуйста, присылайте следующее:

1- Количество частей,

2- Основная труба: (1) диаметр, (2) толщина, (3) длина и (4) спецификация материала.

3Плитки: (1) спецификация материала, (2) тип (твердые или зазубренные), (3) высота, (4) толщина, (5) ширина, (5) длина плавника и (6) секция без плавника.

Если необходимо, подробная информация о подготовке сварки.

4Желаемая дата доставки.
