ФЛАНЕЦ B16.5 КОВАНОЙ СТАЛИ DIN СТАНДАРТНЫЙ ASTM A182 F44 254SMO WNRF

Фланцы A182 F44 стали выплавленной дуплекс-процессом (S31254), F51, A182 F60, F53 (UNS S32750)
Компактные фланцы (RCF), NORSOK L005, A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• Серия RCF NORSOK NCF5

• Преимущество RCF
  • Сбережения космоса
    • Сбережения до 70%~80% веса чем фланцы ANSI
  • Двойные независимые уплотнения делают его безопасный
    • Положительный герметизируя метод
  • Интегрированная герметизируя система (и внутри и снаружи)
    • Более большой ряд в температуре и давлении дизайна
• Принцип деятельности RCF

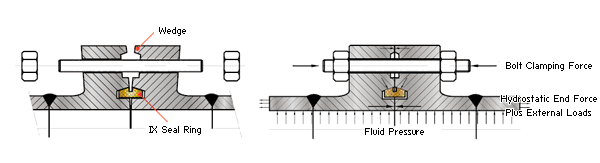

  • Принцип проектирования фланца компакта RCF что сторона фланца включает 2 независимых уплотнения. Первое уплотнение создано применением стресса посадочных мест уплотнения на пятке фланца. Основное уплотнение кольцо уплотнения IX. Сила кольца уплотнения обеспечена эластичной скрытой энергией в усиленном кольце уплотнения. Любая утечка пятки передаст внутреннее давление действуя на кольце уплотнения внутри делать герметизируя действие интенсивней.

• Оценка размера и давления RCF
  • 1/2» ~48" в размере и классе 150# к 2500# в оценке давления.
  • Более большой размер и более высокая оценка давления по запросу.
• Материалы RCF
  • ASTM A105, A350 LF2, LF6, A694 F52~F70
  • AISI 4130, AISI 8630
  • A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • Другой материал по запросу
• Набивка RCF
  • Кольцо уплотнения RCF IX, осевые силы приложено на конусности кольца уплотнения металла и переведено в радиальную герметизируя силу. Furthermore с увеличенным поджатием, наклон закрыт и лицом к лицу контакт достиган на наружном клине пока большее часть из поджатия болта возвращена по мере того как силы сжатия между сторонами фланца на пятке.
• Дизайн и проверка RCF
  • Сталь Yuhong особенная обеспечивает обслуживание вычисления основанное на разделении 1, 2 и 3. раздела VIII ASME. Также мы имеем инженеры по программному обеспечению ANSYS для того чтобы сделать проверку анализа и дизайна
  •
