Состав машины:

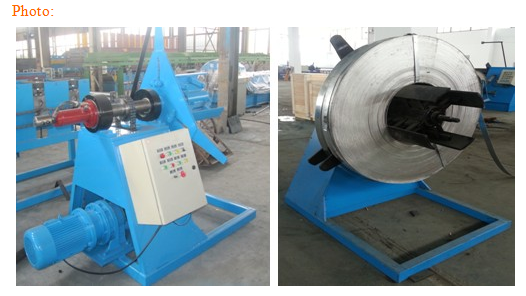

1. гидравлическое decoiler 3T

2. Station→Post Feeding→pre-cutting→forming режа систему

3. Таблица передачи

4. Гидравлическая станция

5. Стол контроля

6. Машина локтя

7. Список запасной части


Подача профиля, плана & продукции:

Материал профиля: Сталь GI или цвета

Ряд толщины: 0.4-0.7mm

Ширина катушки: 444 mm


Соединять швами: 6mm


Законченная длина продукта: от 500 mm до (по крайней мере) 12' 000 mm


План машины

(только для ссылки, точно одно будет отправить в клиент в 20 днях после подтверженного заказа)

Работая основание направления на запросе клиента:


Подача продукции оборудования:

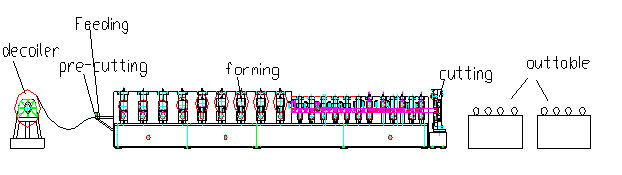

Гидравлическое вырезывание forming→post Feeding→roll decoiler→

гидравлическое decoiler 3T

Одиночная разворачивая машина, одна сторона может положить материал
Примите автоматическую гидравлическую систему для для того чтобы расширить
Вес катушки (Макс): 3000kg
Взаимо- диаметр: 420mm-510mm
Maximal диаметр выхода: 1300mm
Dia цилиндра масла: 100mm
Ширина катушки (максимальные) 500mm
Работая скорость: 0-15m/min регулируемое
Сила главного мотора: Мотор AC 4KW
Гидравлическая сила: 3kw
Бренд преобразователя частоты: Yaskawa
Де-койлер должен быть с управлением петли и держать вниз, и с дефлектором для запретите катушку упадите вниз
Машина имеет функцию передней и обратной деятельности
Decoiler имеет 4 этапа
Количество: 1
Цвет: синь или основание на запросе клиента

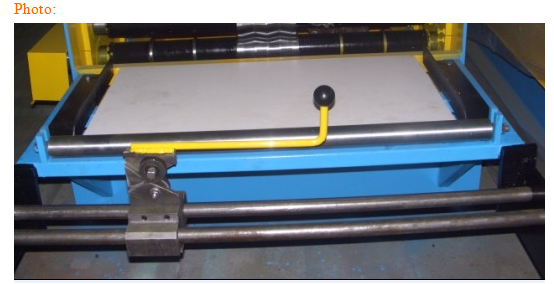

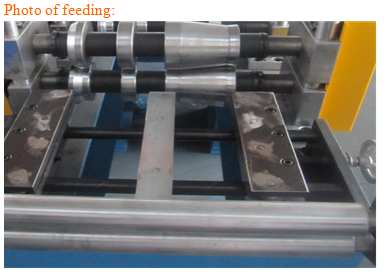

Формировать крена Feeding→Pre-cutting→

Регулируемый центр формируя роликов и достаточной длины для предотвращения бокового движения прокладки на своем входе к flattener.
Питаясь тип: регулируемый
Питаясь ширина: 255mm
Ролик входа и проводника: диаметр ¢76mm, материал SAE1045, поверхность HRC48-52° с хромом
Количество: 1


Пре-вырезывание

Пре-вырезывание устанавливает после питаться
Резать тип: руководство
Функция: для замены катушки
Количество: 1

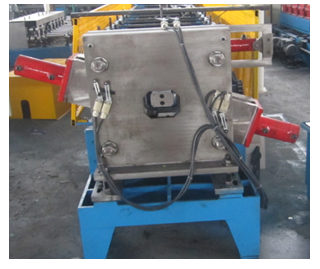

Формировать раздел

Материал профиля: Сталь GI или цвета

Ряд толщины: 0.3-0.8mm

Сила главного мотора: 3kw, мотор AC, внутренность мотора главной машины (бренда: Guomao Китая)

Напряжение тока машины, частота, участок: 380 v, 50 Hz, 3Phase

Станция крена: около 20 станций (согласовывая окончательный дизайн)

Материал ролика: Хром ASTM1045 покрыл поверхность с хромом, CNC,

Диаметр вала: материал ¢65mm: SAE1045 с гасить и закалять

Крен машины формируя скорость: не чем 10m/min

Передача: цепью, один дюйм, отдельная линия

Крен бывший имеет выравнивать болты в основании для для того чтобы отрегулировать выравнивать

Рамка машины низкопробная принимает сталь луча h сваривая

В главном крене формируя машину имейте 1 кнопку для стопа срочности если случается любая неисправность.

Машина принимает структуру металла новую как станция

Избежать аварий, вся из части привода для принятия защитить крышку

Цвет машины: Голубой и желтый (или основание на запросе клиента)

Количество: 1


Система вырезывания столба

Блоки прибора профиля transversal режа позволяющ для того чтобы отрезать изогнутый профиль без повреждать покрытие металла и уверить ровный отрезок включили;


Резать после формировать: Отрежьте лист после крена формируя к необходимой длине

Использует 2 гидравлических цилиндра для деятельности включит регулятор расхода для того чтобы достигнуть формы понижая нож.


Материал лезвия: Cr12, твердость 58-62 HRC

Мощность резания гидравлическим, 5.5KW

Давление деятельности: 12Mpa регулируемое

Измерять длины: Автоматическая длина измеряя, бренд кодировщика: Omron

Режа последовательность также содержится и проконтролирована такой же программой PLC

Допуск длины: +/- 1.5mm для каждого конечного продукта части

Количество: 1

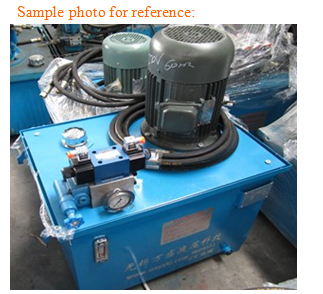

Гидравлическая станция:

Гидравлическая сила: 5.5kw
Давление деятельности: 12Mpa регулируемое
Клапан соленоида: 1 группа
Гидравлическое масло: гидравлическое масло 46#
Цвет: Синь (или основание на запросе клиента)
Количество: 1

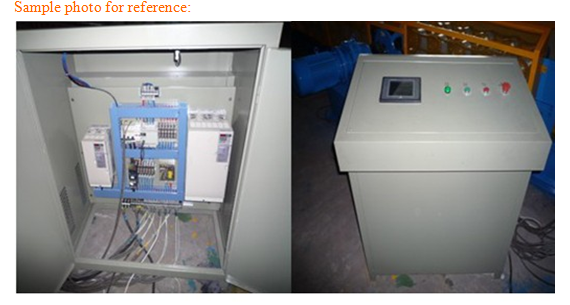

Стол контроля

Programmable установка длины и количества профиля

Programmable режа блок, различные длины в одном цикле программирования без ограничений количества (без останавливать работая оборудование): обеспечит. 5 групп canbe данных установили в одно время

Автоматический останавливать оборудования после завершения режа программы: обеспечит.

Язык операционной системы: Английский и китаец

Напряжение тока, частота, участок: 380 v, 50 Hz, 3Phase

Компьютер используемый для того чтобы контролировать длину & количество. Машина автоматически обрабатывает изделие на определенную длину и остановить когда необходимо количество достиган

Неточность длины можно откорректировать легко.

Пульт управления: типа Кнопк экран переключателя и касания


Блок длины: миллиметр (переключенный на пульте управления)

Бренд PLC: Panasonic

Бренд преобразователя частоты: Yaskawa, количество: 1

Экран касания: Тайвань Weinview
