коническая дробилка весны 4.5ФТ в золоте отхода конструкции повторно используя емкость 200 ТПХ

коническая дробилка весны 4.5ФТ для золота отхода конструкции повторно используя 200ТПХ спецификации емкости ВЛК1380:

Тип составные части Сымонс машины конической дробилки весны гидравлические составные:

Тип машина Сымонс конической дробилки весны гидравлическая составная главным образом составлен рамки, вала привода, эксцентричного рукава, сферически подшипника, задавливая конуса, регулировочного устройства, регулируя рукава, весны и выгрузочного отверстия.

(1) собрание большой ЭВМ дробилки: Большая ЭВМ дробилки состоит из верхней рамки и более низкой рамки. 2 соединены гидравлическими цилиндрами. Износоустойчивые облицовочные листы и защитные чехлы. Верхняя рамка сварена и верхний порт сварен. Медная плита и более низкая рамка объединенные стальные отливки.

(2) основное собрание вала: Главный вал более низкой рамки главного вала и большой ЭВМ собран с небольшим взаимодействием сплющенной поверхности. Главный вал имеет осевые и радиальные отверстия смазывая масла.

(3) эксцентричное собрание втулки: Эксцентричная втулка внутренне обеспечена с бронзовой буксой высоко-руководства зафиксированной винтами; нижняя часть скреплена болтами с большим коническим зубчатым колесом и подшипником тяги, при котором верхний подшипник тяги часть кованой стали и более низкий подшипник тяги часть бронзы высоко-руководства; к тому же, утяжеленное компонентное фиксированное болтами установлено на эксцентричной втулке, и внутренность заполнена с руководством и износоустойчивая защитная подкладка установлена.

(4) Мовинг собрание конуса: верхняя часть мовинг конуса зафиксирована путем скреплять болтами к питаясь собранию плиты, и нижняя часть оборудована с сферически кустом подшипника, которому можно соответствовать сферически плитке стали установленной в рукав; мовинг конус внешне установлен с высокой сталью марганца. Мовинг вкладыш конуса, зазор между мовинг конусом и облицовочным листом заполнены с эпоксидной смолой; верхние и более низкие бронзовые буксы высоко-руководства установленная внутренность мовинг конус.

(5) исправленное собрание конуса: верхняя часть фиксированного конуса установлена с питаясь хоппером; интерьер оборудован с облицовочным листом высоко-марганца стальным износоустойчивым зафиксированным болтами больш-диаметра, и фиксированный конус и облицовочный лист заполнены с эпоксидной смолой; Снаружи резьба трапецеидального профиля эта ответные части с кольцом регулировки.

(6) регулировать кольцо: Регулируя кольцо компонент состоя из регулируя кольца, прижимного кольца, толкателя клапана и гидравлического мотора; прижимное кольцо имеет резьбу трапецеидального профиля и может быть соединено с фиксированным конусом; обеспечены, что с штырем отладки большой ЭВМ и направляющей планкой а предотвращает верхняя часть регулируя кольца кольцо регулировки от вращать внутри большая ЭВМ.

(7) прибор смазки блока: Он состоит из масляного бака, насоса автотракторного масла, прибора фильтра, охлаждая прибора и механизма управления. Например, коническая дробилка машины Янтай Синхай минируя использует обезвоженное масло или воду для того чтобы загерметизировать пыль, так, что пыль и примеси не смогут вписать тело, обеспечивающ чистоту идущего масла.

(8) горизонтальное собрание вала привода: высокомощный мотор главного привода, который управляет коническим зубчатым колесом и эксцентричной втулкой на небольшом коническом зубчатом колесе на горизонтальном вале через привод В-пояса: коробка горизонтального вала вся часть литого железа, которая скреплена болтами к на главному шкафу.

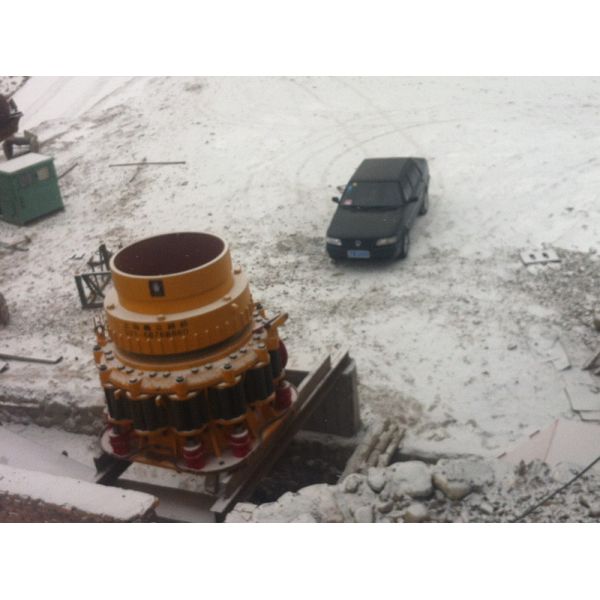

коническая дробилка весны 4.5ФТ для золота отхода конструкции повторно используя емкость 200ТПХ изображает:
