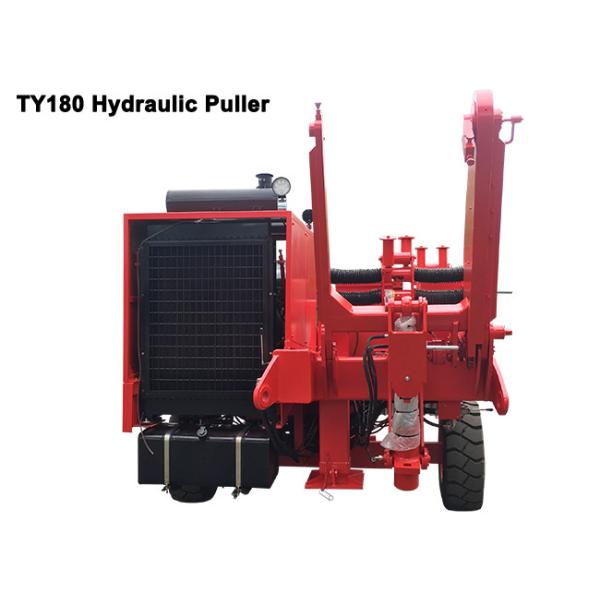

Гидравлический пулер кабеля TY180 для конструкции передающей линии

Генерал

В напряжении шнуруя конструкцию, пулер один непременный инструмент главных инструментов и свое представление имеет сразу удар по качеству и прогресс шнуровать конструкцию. Важные компоненты пулера, с разумным дизайном и высоким коэффициентом безопасности, выбраны от международных известных профессиональных изготовителей как немецкое Rexroth, немецкое WIKA, американец Eton, итальянское ATOS; другие части и вспомогательное оборудование также выбраны от отечественных превосходных продуктов, в дополнение к строгому управлению производством этой компанией, таким образом оно эффектно гарантирует точное представление и надежное качество продукта и выигрывает вкусы многочисленных клиентов.

Рабочий параметр

Основной технический рабочий параметр

• Максимальная прерывистая вытягивая сила 180kN
• Максимальное непрерывное вытягивая kN силы 150
• Скорость на максимальной тяге 2,5 km/h
• Скорость Макс 5 km/h
• Тяга на kN максимальной скорости 75

Параметр структуры

• Диаметр зубчатого кривошипного диска 750mm
• Паз 10
• Максимальный диаметр применимой вытягивая веревочки 30mm
• Вес 7800kg
• Общий размер (length×width×height) 4800×2350×2550 mm

Двигатель

• Тип Cummins 6L8.9AA-C325
• Ход 114×144.5 mm × диаметра цилиндра
• Выход полного воздуха 8,9 l
• Проектная скорость 2200 r/min
• Расклассифицированная сила (одна сила часа) 239 kw
• Максимальный вращающий момент 1230Nm
• Роторная скорость когда максимальный вращающий момент: 1400 r/min
• Тариф расхода топлива (стендовое испытание) 225g/kw.h

Управляющее устройство

Закрытый тип управляющее устройство цепи гидравлическое регулирует скорость через гидравлический насос плунжера с двухнаправленным переменным смещением, уменьшает скорость через шестерню планеты и приводы вытягивая колеса для того чтобы вращать в позитве и негативных направлениях через привод первой шестерни уровня терминальный.

Охлаждая принудительное охлаждение режима

Главный насос

• Модельный склоняя насос плунжера кулачка с криволинейным пазом двухнаправленный (немецкое Rexroth)
• Тип A4VG250HDDT1/32R

Гидравлический мотор

• Модельным мотор плунжера склонный-оси двухнаправленным постоянн сплющенный смещением (немецкое Rexroth)
• Тип A2FE160/61W-VZL106

Редуктор скорости

• Модельное уменьшение шестерни планеты 2-степени (немецкое Rexroth)
• Тип GFB60T2B24-06
• Коэффициент уменьшения 34
• Давление 1.8Mpa ответа тормоза

Вспомогательная oilway гидравлическая система

Открытый тип гидравлическая система постоянн скорости дросселя смещения управляя поставленное масло подниматься охлаждая и поднимая кабеля кронштейна ликера насоса с зубчатой передачей и масла контролей всей гидравлической системы через управляемые рукой клапан и шариковый клапан направления.

• Давление деятельности 12Mpa системы
• Двухшпиндельный насос с зубчатой передачей 1PF2G2-4X/016+014RR20MRL
• Вентиляторный двигатель GM5-12-1FE13-S-20
• Поднимать мотор J2K-305
• Цилиндр 3TG110×250 масла расширения рукава
• Радиатор B5024

Энергетическая система

• Напряжение тока системы 24V
• Аккумулятор 6-QA-120 (2 ПК)
• Начало 24V начала двигателя электрическое

Таблица для масла и емкости
