Стальная структура формировать Purlin c изменения машины автоматический

Детали спецификации:

1. Главный мотор: 15KW

2. Подавать, выравнивая силу мотора: 7,5 KW

3. Гидравлическое давление: 15-20MPa

4. Гидровлическая сила: 7,5 KW

5. шифратор 2 мотор сервопривода и 4

6. Передача: Передача мимо сдвоенной линией цепей 1.2Inch

7. Главным образом размер: 11000 x 1400 x 1400mm (L x W x h)

8. Полный вес: 14000kg

9. Спецификации Purlin:

    Для purlin c: ширина: высота 80-350mm: 40-80mm, малая нервюра: 14-25mm

    Для purlin z: ширина: высота 80-350mm: 40-80mm, малая нервюра: 14-25mm

10. Толщина катушки: 1.2-3.5mm Q195~235, катушки цинка & горячекатаные катушки

11. Работая скорость: 10-25m/min (не содержа пробивать и резать время)

12. Формировать ролик: 17steps

13. Выравнивать ролик: 5steps (вверх по 2 и опустите 3)

14. Выпрямлять: один шаг

15. Подавать & направлять: 2 комплекта, 4 ролика

16. Материал ролика: Погашенное GCr15,

17. Материал главного вала: сталь 45 ﹟

Состав машины:

Крен формируя главную машину .............................. 1 блок

Ручное Uncoiler ............................................. 1 блок

Пульт управления .................................................. 1 блок

Гидровлическая станция ..........................................… 1 блок

Руководство вне ставит на обсуждение ........................... ................... блок 2

Технологический процесс:

De-свертываться спиралью --- подавать --- Пробивать --- резать --- формировать крена --- Вне таблица

Характер главным образом структуры:

a. структура проста и возникновение машины красивейше потому что мы принимаем структуру и процесс форм-стали в целом после сваривать. Оно имеет способность сильной нагрузки и стабилизированной деятельности бежать машина.

B. Все компоненты машины от тавр-известного предпринимательства так, что они обеспечат машине нормальную функцию очень эффектно.

c. мы принимаем автоматический длин-фикчированный формировать и резать для того чтобы гарантировать длину для того чтобы быть точны и законченный продукт ясный без деформировать.

d. очень легко установить оборудование и соответствующий для производить в фабрику.

e. машина имеет характеристики малошумного и высокой эффективности.

Пробивать и резать:

1. пробивая прессформа: Cr12 HRC 58-62

2. машина при 3 комплекта пробивая систему

3. Пробивать с гидровлическим приводом

4. пробивающ в велемудром долготы контролируемом PLC, пробивая на горизонтальное велемудром отрегулированном ручным колесом руки

5. Детали пунша как показано в чертеже.

6. Гидровлическое вырезывание перед формировать: Отрежьте лист перед креном формируя к необходимой длине

7. Движение резания: Главным образом стоп машины не и продолжать пробивая и режа.

8. Материал лезвия: Термическая обработка CR12with

9. Измерять длины: Автоматический измерять длины

10. Допуск длины: 3m+/- 1.5mm

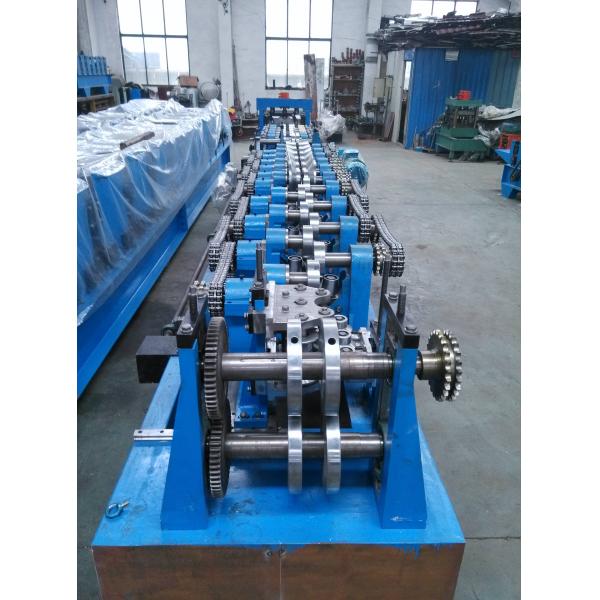

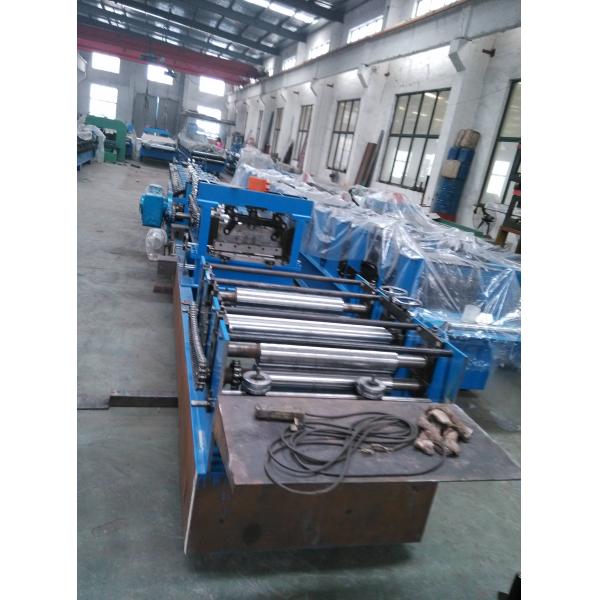

Изображения машины:
