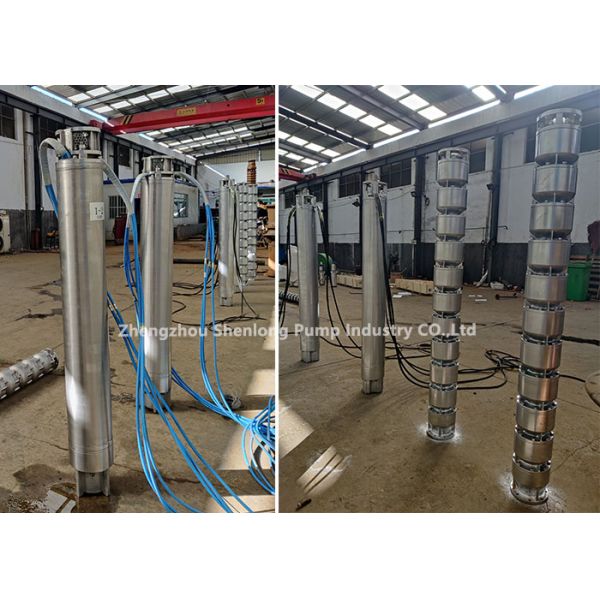

20 л/с 220м 10 дюймов корпус подпольного водоподводного насоса спецификации с звездной дельта панель управления

Модель подземного подводного насоса:

1Тип: 200QJH72-177-63

2Диаметр насоса: 8 дюймов

3Диаметр выхода: 4"

4Поток: 20 л/с или 72 м3/ч

5- Главные счетчики: 177 м.

6Силовое питание: 63 кВт 85 л.с., 121,5 А, 3 фазы 400 В 50 Гц

7Материал: AISI 304

Технические характеристики погрузочных насосов для подземных вод 20 л/с:

1Корпус насоса

Корпус насоса должен быть отлит из бронзы без цинка, нержавеющей стали/AISI 316 или чугуна. Корпус должен выдерживать гидравлическое давление, равное не менее полутора (1.5) умножить на головку отключения.

2Двигатели

Двигатели должны быть отлиты из высококачественной бронзы или нержавеющей стали без цинка.из бронзы без цинка и имеющей большую поверхность подшипника, AISI 316 или Thermoplastic Resign бронированные нержавеющей сталью.

3. Воронка.

Волокно насоса должно быть из нержавеющей стали с журналами, обтянутыми рукавами из возобновляемой, закаленной нержавеющей стали/AISI 420.

4- Стрелка и орехи.

Все болты, гайки, болты, прокладки и т.д. должны быть изготовлены из нержавеющей стали.

Насос должен быть оборудован съемными рукавами подшипников вала, подшипниковыми кустами, кольцами износа корпуса и кольцами износа колеса.Каждый винт должен быть расположен на вале с помощью распознаваемых рукава расстояния или аналогичных., таким образом, что пересборка вращающегося элемента может быть выполнена без необходимости точного измерения.Строящаяся сборка должна быть статически и динамически сбалансирована, после чего каждая часть сборки должна быть идентифицирована и помечена для обеспечения идентичной сборки после технического обслуживания..

5Диффузер

Диффузер изготовлен из термопластичной смолы

6Подшипник

Подшипники должны быть смазаны водой, а если используются подшипники типа резины, подшипник должен быть надежно прикреплен к металлическому корпусу.Резиновые подшипники должны использоваться только при наличии достаточной разницы давления через подшипник для обеспечения надлежащей смазки и охлаждения подшипника..

7Степной корпус.

Степной корпус изготовлен из AISI 316

8Двигатель

Подводный двигатель должен быть полностью закрытого типа для непрерывной работы под водой на 400 V 50 Hz, 3-фазный переменный ток.Показатели работы двигателя должны соответствовать соответствующему разделу BS 5000.Часть 99. Электродвигатель можно переворачивать.

100% насосных агрегатов проверены на заводе

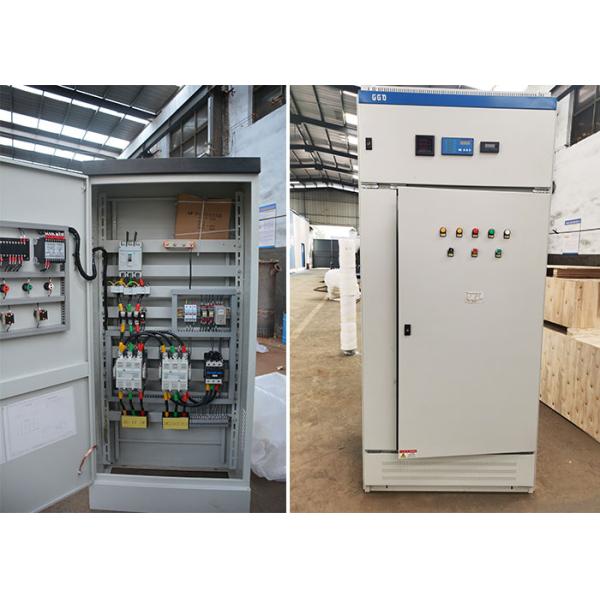

Контрольная панель

Стартовая система - Star Delta. Есть по крайней мере три (3) термостата для защиты от температуры.

Контрольная панель (включая, но не ограничиваясь):

1. Вольтметр переменного тока

2. Амперметр переменного тока

3. выбор переключателя как для напряжения и тока

4. Частотикомер

5Главный переключатель.

6Выключатель

7Регулятор напряжения

8. источник лампы и датчик уровня воды

Система управления 75кВт "Звезда-Дельта", пожалуйста, есть термистор PE100.

Особенность: запуск и остановка насоса, защита насоса при перегрузке, сухом ходе, фазовых сбоях или коротком циркуляте с термистором PT100.

Кабель питания

Плоские 600/1000 вольт и состоят из проводников из высокопроводящей консервированной медной проволоки, изолированной EPR и с суперпрочной резиновой оболочкой.

Круглый кабель управления
