Интеллектуальный высокоточный принтер сварной пасты SMT T9
Интеллектуальный высокоточный принтер сварной пасты SMT T9
Спецификации
Номер модели :
T9
Место происхождения :
Шэньчжэнь, провинция Гуандун, Китай
Минимальное количество заказов :
≥ 1 п.п.
Условия оплаты :
T/T
Время доставки :
25 ~ 50 дней
Подробная информация об упаковке :
Коробки из фанеры
Имя :
печатная машина экрана
Модель :
T9
Размер машины :
1400 ((L) * 1630 ((W) * 1525 ((H) мм
Вес :
Примерно 950 кг.
Минус ПХБ :
50 ((X) × 50 ((Y) (мм)
Pcb Макс :
стандарт: 610 ((X) × 510 ((Y) (мм)
Скорость конвейера :
0 ~ 1500 мм/сек, увеличение 1 мм
Скорость печати :
Регулируемый 5-200 мм/с
Давление скребпера :
0 ~ 20 кг
Позиционноцикловая точность :
± 0,01 мм
Точность печати :
± 0,025 мм
Поставка главной власти :
Обменное давление 220В±10% 50/60Гц однофазная
Основное воздухоснабжение :
40,56 кг/см2
настраиваемый :
Да, да.
Описание
Интеллектуальный высокоточный принтер для нанесения паяльной пасты T9 SMT с 2D-контролем

Принтер для нанесения паяльной пасты T9 SMT - это полностью автоматическая трафаретная печатная машина, предназначенная для точного нанесения паяльной пасты на печатные платы. Это высокоточное оборудование обеспечивает равномерное распределение паяльной пасты для оптимальной пайки электронных компонентов в производственных линиях SMT.

Основные характеристики
Модель
T9
Габариты машины
1400(Д) × 1630(Ш) × 1525(В) мм
Вес
Прибл. 950 кг
Диапазон размеров печатных плат
Мин: 50 × 50 мм | Макс: 610 × 510 мм (стандарт)
Точность печати
±0,025 мм
Точность позиционирования
±0,01 мм
Требования к питанию
Переменный ток 220 В ±10% 50/60 Гц, однофазный
Обзор продукта

Машина для нанесения паяльной пасты T9 равномерно наносит паяльную пасту на контактные площадки печатных плат с помощью прецизионных ракелей. Ее высокоточная система управления движением обеспечивает точное положение и толщину покрытия для оптимального качества пайки в электронном производстве.

Основные особенности
  • Интеллектуальная платформа регулировки толщины печатной платы с подъемным механизмом
  • Немецкий винтовой стержень для стабильной работы и точного позиционирования
  • Первая в Китае технология онлайн-калибровки
  • Усовершенствованная система 2D-инспекции
  • Модульная конструкция для простоты обслуживания и эксплуатации

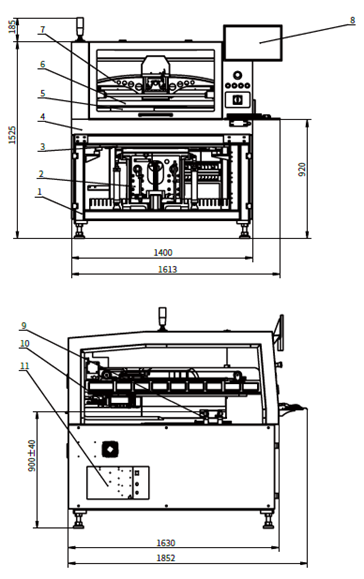

Модули системы
  1. Модуль стойки
  2. Подъемный модуль
  3. Модуль выравнивания платформы
  4. Модуль корпуса
  5. Модуль захвата изображения
  6. Модуль позиционирования трафаретной рамки
  7. Модуль ракеля
  8. Модуль дисплея
  9. Конвейерный модуль
  10. Модуль очистки
  11. Вход воздуха и питания
Интеллектуальный высокоточный принтер сварной пасты SMT T9
Технические параметры
Основные параметры
Размер трафаретной рамки 650(X)×420(Y) до 1000(X)×880(Y) мм Толщина: 20-40 мм
Диапазон толщины печатной платы 0,2 мм～6 мм (Используйте приспособление, когда печатная плата менее 0,4 мм)
Скорость конвейера 0~1500 мм/сек Шаг 1 мм
Система печати
Скорость печати 5-200 мм/с Регулируемая
Давление ракеля 0~20 кг
Система технического зрения
Камера Германия BASLER 1/3" CCD, 640×480 пикселей
2D-обнаружение Стандартная функция
Дополнительные функции
  • Пневматический верхний зажим для тонких печатных плат (≤1 мм)
  • Вакуумная адсорбция и разгрузка для применений FPC
  • Автоматическая система добавления паяльной пасты
  • Контроль с обратной связью SPI
  • Интеграция Industry 4.0 (отслеживание штрих-кодов, анализ производства)
  • Защита питания ИБП (резервное копирование 15 мин)
Требования к установке
  1. Источник газа: 4,5-6 кгс/см²; Входная труба Ø≥8 мм
  2. Питание: однофазный переменный ток 220 В ±10% 50/60 Гц, силовой кабель 4-6 мм² с заземленной розеткой 16 А
  3. Требование к давлению на пол: 1000 кг/м²
  4. Обучение: для обучения установке требуется 2-3 человека
