Весна воздуха W01-358-6945 Firestone промышленная с 2 штендерами чокнутыми и 2 глухими гайками

Спецификации GUOMAT 2B6945 и технические данные

Обжатая высота: 3,12 дюйма/

Диаметр плиты обложки: 6,31 дюйма/160mm

Нижний диаметр нажимной накладки: 6,31 дюйма/160mm

Расстояние центра винта: 89 mm

Отверстие газа расстояния между гайкой: 44,5 mm

Зуб винта плиты обложки (гайки): 2X1/2-13UNC

Нижний зуб винта нажимной накладки (гайки): 2pcsX3/8-16UNC

Одно отверстие в середине нижней нажимной накладки: 10,3

Резиновый диаметр МАКС мембран: 262 mm

Работая ход: МАКС 325 mm к МИНУТЕ 95 mm

Отверстие/воздуховод газа: 1/4 NPTF

Мембраны Firestone нумеруют: 20-2

Мембраны Goodyear нумеруют: 578-92-3-206/578923206/578 92 3 206

Мембраны НЕТ: 20-2

Вес собрания: 8,1 lbs

Высота дизайна: 9-11 дюймов

Емкость загрузки на 20 psig: lbsf 648

Емкость загрузки на 60 psig: lbsf 1 944

Емкость загрузки на 90 psig: lbsf 2 916

Максимальный диаметр: 10,4 дюйма

Рабочая температура: 56Cº к -53Cº

GUOMAT: крест 2B6945 другие OEM

GUOMAT NO.2B6945

Firestone: W01-358-6945

Firestone: W01 358 6945

Firestone: W013586945
Contitech: FD 200-25 427

Contitech: FD200-25 427

Contitech: FD20025 427
Goodyear: 2B9-253

Goodyear: 2B9253

Goodyear: 2B9253
Мембраны Goodyear: 578-92-3-206

Мембраны Goodyear: 578 92 3 206

Мембраны Goodyear: 578923206
Треугольник: 6332/4427
Leland: Sc2125
Watson&Chalin: AS0119F
Watson&Chalin: AS01451G
Ridewell1003586945C

Описание и применение весны воздуха GUOMAT 2B6945:

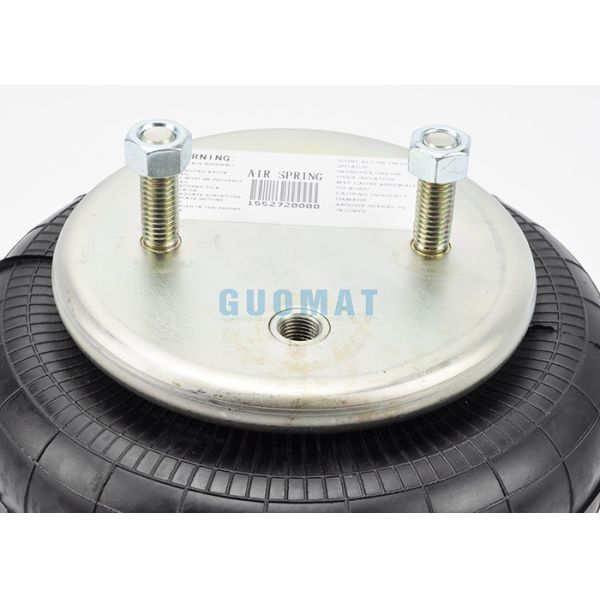

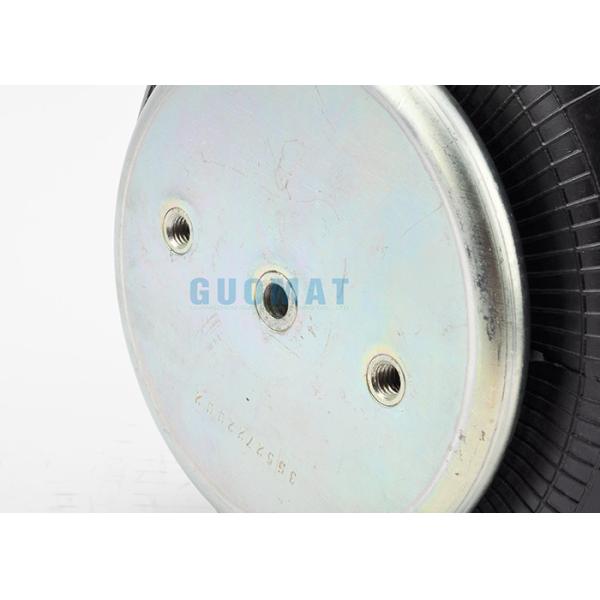

Этот вид GUOMAT 2B6945 которое имеет 2 2 штендера чокнутого вверху нажимная накладка и 2 глухой гайки на дне нажимной накладки. один отверстие газа/воздуховод 1/4 NPTF сбоку верхней части нажимной накладки. Эту весну воздуха можно использовать на трейлерах для retrofitting. В то же время можно использовать в много промышленное оборудование. Очень удобно установить.

Примечание:

• Весна воздуха может только двинуть на workpiece, или ее необходимо оборудовать со стопом предела в конце хода, в противном случае резиновый материал весны воздуха будет перегружен или причинить внутреннее повреждение

• Необходима, что обжимает переустановленная сила весну воздуха к минимальной высоте. Обычно достиганный путем придавать внешнюю силу

• Всю поверхность весны воздуха верхних и более низких плит необходимо использовать для поглощения силы

• Перед демонтировать весну воздуха, воздушное давление в нем необходимо вымотаться

•Во время деятельности, стена весны воздуха не должна быть в контакте с другими частями, в противном случае весна воздуха будет несена и утечка поврежденная и воздух произойдет.

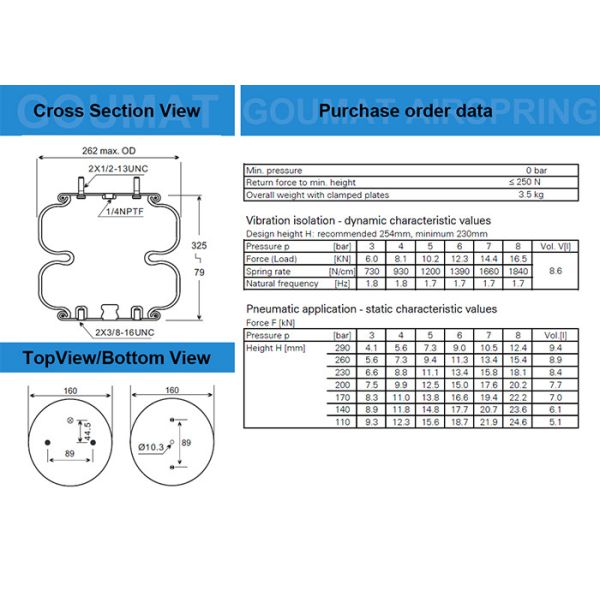

Данные по деталей технические на внизу фото

Изоляция вибрации - значения характеристики динамической чувствительности

Пневматическое применение - сила f значений статической характеристики [kN]
