Ferrule двойника SS316 продел нитку локоть 3000Psi штуцера трубы
Ferrule двойника SS316 продел нитку локоть 3000Psi штуцера трубы
Ferrule двойника SS316 продел нитку локоть 3000Psi штуцера трубы
Ferrule двойника SS316 продел нитку локоть 3000Psi штуцера трубы
Спецификации
Номер модели :
Уе
Место происхождения :
Китай
Количество минимального заказа :
1~10
Условия оплаты :
L/C, D/A, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
3000pc
Срок поставки :
1век
Упаковывая детали :
Упаковка Expotrt
Материал :
Нержавеющая сталь, 316L, нержавеющая сталь 304 или 316, нержавеющее Steel304 316L
Методы :
Выкованный
Гарантия :
1 год
Средство :
Вода, газ
Поток :
Нпт
Цвет :
заплетенная нержавеющая сталь
ДЮЙМ :
1/8, 1/4, 3/4, 1/2, 8mm
Описание

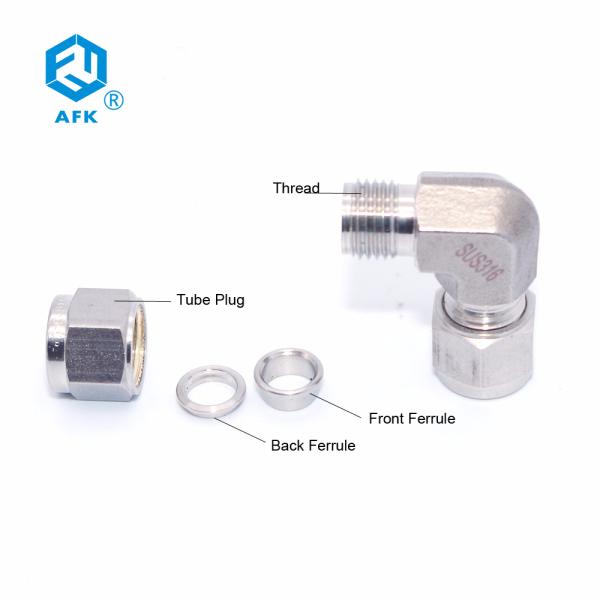

Состав типа соединения ferrule трубы

Тип соединение ferrule AFK трубы составлен переднего ferrule, заднего ferrule, гайки ferrule и совместного тела. Предварительный дизайн и строгая проверка качества обеспечивают что соединение трубы совершенно загерметизировано под правильной установкой.

Ferrule двойника SS316 продел нитку локоть 3000Psi штуцера трубы

Преимущества соединения ferrule AFK

AFK постоянн улучшает дизайн доказательства утечки своих соединений ferrule для того чтобы позволить они быть использованным в тысячах применений, включая исследование, анализ и отростчатые индустрии аппаратур, биоинженерии, нефти и газ, электричества, петрохимических, и полупроводника обнаружения. AFK фокусирует на следующих ключевых вопросах:

  • Утечка
  • вибрация
  • термальный удар
  • индустриальный стандарт
  • установка
  • корозия



Соединяет частичную трубку (дюйма)

Номер детали.

Трубка OD

T

 Размеры (mm)
E
MIN.		 h H F Я L
дюйм mm дюйм mm дюйм mm
EU-01 1/16 1,68 1,3 3/8 9,52 5/16 7,92 8,6 14,0 17,8
EU-02 1/8 3,17 2,3 3/8 9,52 7/16 1,11 12,7 15,7 22,4
EU-03 3/16 4,76 3,0 1/2 12,70 1/2 12,70 13,7 17,8 24,4
EU-04 1/4 6,35 4,8 1/2 12,70 9/16 14,28 15,2 19,6 26,9
EU-05 5/16 7,93 6,4 9/16 14,28 5/8 15,87 16,3 21,3 28,7
EU-06 3/8 9,52 7,1 5/8 15,87 11/16 17,46 16,8 23,1 30,5
EU-08 1/2 12,70 10,4 13/16 20,63 7/8 22,22 22,9 25,9 36,1
EU-10 5/8 15,87 12,7 15/16 23,81 1 25,40 24,4 28,7 38,8
EU-12 3/4 19,05 15,7 1-1/16 26,98 1-1/8 28,57 24,4 29,7 39,9
EU-14 7/8 22,22 18,3 1-3/16 30,16 1-1/4 31,75 25,9 34,5 44,7
EU-16 1 25,40 22,4 1-3/8 34,92 1-1/2 38,10 31,2 36,8 49,0
EU-20 1-1/4 31,75 27,7 1-11/16 42,86 1-7/8 47,63 41,1 44,5 66,5
EU-24 1-1/2 38,10 34,0 2 50,80 2-1/4 57,15 50,0 50,8 78,0
EU-32 2 50,80 46,0 2-3/4 69,85 3 76,20 67,6 69,8 107,2



Соединяет метрическую трубку

Номер детали.

Трубка OD

T

 Размеры (mm)
E
MIN.		 h H F Я L
mm дюйм mm
EU-M03 3 2,4 9,52 11,11 12,9 15,7 22,3
EU-M04 4 2,4 12,70 12,70 13,7 18,8 25,4
EU-M06 6 4,8 12,70 14,28 15,3 19,6 27,0
EU-M08 8 6,4 14,28 15,87 16,2 21,3 28,8
EU-M10 10 7,9 17,46 19,05 17,2 23,9 31,5
EU-M12 12 9,5 20,63 22,22 22,8 25,9 36,0
EU-M14 14 11,1 23,81 25,40 24,4 28,7 38,8
EU-M15 15 11,9 23,81 25,40 24,4 28,7 38,8
EU-M16 16 12,7 23,81 25,40 24,4 28,7 38,8
EU-M18 18 15,1 26,98 30,16 24,4 29,7 39,8
EU-M20 20 15,9 34,92 31,75 26,0 34,5 44,6
EU-M22 22 18,3 34,92 31,75 26,0 34,5 44,6
EU-M25 25 21,8 34,92 38,10 31,3 36,8 49,1
EU-M28 28 21,8 42,86 47,63 36,3 43,2 64,0
EU-M30 30 26,2 47,63 50,80 39,6 48,3 69,9
EU-M32 32 28,6 47,63 50,80 42,0 49,3 72,3
EU-M38 38 33,7 55,56 57,15 49,4 56,4 84,0



Этот размер для ссылки только предмет для изменений possinle в фактическом продукте (без предварительного уведомления). E ссылается на самое небольшое отверстие. F и l стандартные затягиванные вручную размеры.
