Модуль приемопередатчика состоит из передатчика с лазерным DFB-передатчиком 1270/1330 нм, а секция приемника состоит из фотодиода APD, интегрированного с TIA. Передатчик и приемник разделены в широком диапазоне температур от 0 ℃ до +70 ℃ и обеспечивают оптимальное рассеивание тепла и превосходное электромагнитное экранирование, что обеспечивает высокую плотность портов для систем 10GbE.
Функции
Максимальная длина соединения 60 км с SMF
Лазерный передатчик DFB 1270/1330 нм и приемник 1330/1270 нм
Пакет XFP MSA с разъемом LC
Эталонные часы не требуются
Поддержка обратной петли.
+3,3 В, + 1,8 В источник питания
Рассеиваемая мощность <2 Вт
Совместимость с RoHS
Встроенные функции цифровой диагностики.
Диапазон температур от 0°C до 70°C
Приложения
Абсолютные максимальные рейтинги
| Параметр | Символ | Мин. | Введите. | Макс. | Единица | Примечание |
| Температура хранения | Ц | -40 | - | 85 | ºС | |
| Влажность окружающей среды при хранении | ХА | 5 | - | 95 | % | |
| Рабочая относительная влажность | относительной влажности | - | - | 85 | % | |
| Напряжение питания | ВКК | -0,3 | - | 4 | В | |
| Входное напряжение сигнала | ВКК | Вкк-0,3 | - | Вкк+0,3 | В |
Рекомендуемые условия эксплуатации
| Параметр | Символ | Мин. | Введите. | Макс. | Единица | Примечание |
| Рабочая температура окружающей среды | ТА | 0 | - | 70 | ºС | Без притока воздуха |
| Напряжение питания | ВКК | 3.14 | 3.3 | 3,47 | В | |
| Ток источника питания | МУС | - | - | 450 | мА | |
| Скорость передачи данных | БР | 10.3125 | Гбит/с | |||
| Расстояние передачи | ТД | 2 | - | 60 | км | Примечание (1) |
| Спаренное волокно | Одномодовое волокно | МСЭ-Т G.652 | ||||
Спецификация передатчика
| Параметр | Символ | Мин. | Тип. | Макс. | Единица | Примечание |
| Средняя стартовая мощность | ПО | 2 | - | 6 | дБм | |
| Средняя стартовая мощность (лазер выключен) | POUT-OF F |
- |
- |
-30 | дБм | Примечание (1) |
| Амплитуда оптической модуляции | ОМА | -3 | - | - | дБм | Примечание (1) |
| Центральный диапазон длин волн | λС | 1270/1330 | нм | |||
| Коэффициент подавления боковой моды | СМСР | 30 | - | - | дБ | |
| Полоса пропускания спектра (-20 дБ) | σ | - | - | 1 | нм | |
| Коэффициент вымирания | скорая помощь | 3,5 | 6 | - | дБ | Примечание (2) |
| Выходная маска для глаз | Соответствует FC_PI_4 РЕД. 7.0. | Примечание (2) | ||||
1) Оптическая мощность запускается в SMF
2) Измерено с помощью тестовой таблицы RPBS 2^31-1 при 10,3125 Гбит/с.
Спецификация приемника
| Параметр | Символ | Мин. | Введите. | Макс. | Единица | Примечание |
| Входная оптическая длина волны | λIN | 1330/1270 | нм | |||
| Чувствительность приемника в среднем | ПРИКОЛОТЬ | - | - | -20 | дБм | Примечание (1) |
| Входная мощность насыщения (перегрузка) | PSAT | 0,5 | - | - | дБм | Примечание (1) |
| ЛОС Утверждение | Пенсильвания | -30 | - | - | дБм | |
| Отмена утверждения LOS | ПД | - | - | -25 | дБм | |
| LOS-гистерезис | физика | 0,5 | - | 4 | дБ |
1) Измерено с помощью тестовой таблицы RPBS 2^31-1 @10,3125 Гбит/с BER=<10^-12 ER=6DB
Характеристики электрического интерфейса
| Параметр | Символ | Мин. | Введите. | Макс. | Единица | Примечание |
| Общий ток источника питания | ICC | - | - | 350 | мА | |
| Передатчик | ||||||
| Дифференциальное входное напряжение данных | ВДТ | 120 | - | 820 | мВп-п | |
| Дифференциальный входной импеданс | РИН | 85 | 100 | 115 | Ом | |
| Ошибка передатчика: высокий выходной сигнал | VFaultH | 2.4 | - | Вкк | В | |
| Ошибка передатчика: низкий уровень выходного сигнала | VFaultL | -0,3 | - | 0,8 | В | |
| Напряжение отключения передатчика — высокое | ВДиш | 2 | - | Вкк+0,3 | В | |
| Напряжение отключения передатчика – низкое | ВДисЛ | -0,3 | - | 0,8 | В | |
| Получатель | ||||||
| Дифференциальное выходное напряжение данных | ВДР | 300 | - | 850 | мВп-п | |
| Выходное сопротивление дифференциальной линии | РАЗБОР | 80 | 100 | 120 | Ом | |
| Подтягивающий резистор LOS приемника | РЛОС | 4.7 | - | 10 | КОм | |
| Время нарастания/спада вывода данных | тр/тф | 20 | - | - | пс | |
| Выходное напряжение LOS — высокое | ВЛОШ | 2 | - | Вкк | В | |
| Низкое выходное напряжение LOS | ВЛОСЛ | -0,3 | - | 0,4 | В | |

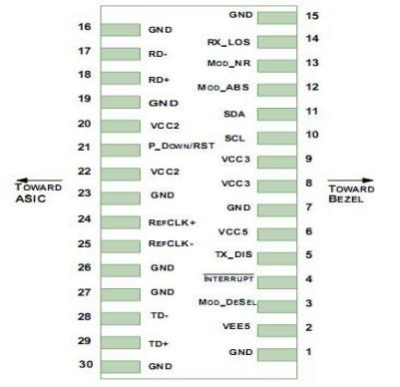

Приколоть Описание

|
Приколоть |
Логика |
Символ |
Имя/Описание |
Примечание |
| 1 | Земля | Земля модуля | 1 | |
| 2 | ВЭЭ5 | Опционально –5.2 Источник питания – Не требуется | ||
| 3 | ЛВТТЛ-I | Мод-Десел | Отменить выбор модуля; При удержании низкого уровня модуль может реагировать на команды 2-проводного последовательного интерфейса. | |
| 4 | ЛВТТЛ-О | Прерывать | Прерывание (бар); Указывает на наличие важного состояния, которое можно прочитать через последовательный 2-проводной интерфейс. | 2 |
| 5 | ЛВТТЛ-I | TX_DIS | Отключение передатчика; Лазерный источник передатчика выключен | |
| 6 | ВКК5 | +5 Источник питания | ||
| 7 | Земля | Земля модуля | 1 | |
| 8 | ВКК3 | Источник питания +3,3 В | ||
| 9 | ВКК3 | Источник питания +3,3 В | ||
| 10 | ЛВТТЛ-I | СКЛ | Часы с последовательным 2-проводным интерфейсом | 2 |
| 11 | ЛВТТЛИ/О | ПДД | Линия передачи данных последовательного 2-проводного интерфейса | 2 |
| 12 | ЛВТТЛ-О | Мод_Абс | Модуль отсутствует; Указывает на отсутствие модуля. Заземлен в модуле. | 2 |
| 13 | ЛВТТЛ-О | Мод_NR | Модуль не готов; XGIGA определяет это как логическое ИЛИ между RX_LOS и потерей блокировки в TX/RX. | 2 |
| 14 | ЛВТТЛ-О | RX_LOS | Индикатор потери сигнала приемника | 2 |
| 15 | Земля | Земля модуля | 1 | |
| 16 | Земля | Земля модуля | 1 | |
| 17 | ХМЛ-О | РД- | Инвертированный вывод данных приемника | |
| 18 | ХМЛ-О | РД+ | Неинвертированный вывод данных приемника | |
| 19 | Земля | Земля модуля | 1 | |
| 20 | ВКК2 | Источник питания +1,8 В – не требуется | ||
|
21 |
ЛВТТЛ-I |
P_Вниз/RST |
Выключение питания; При высоком уровне переводит модуль в режим ожидания с низким энергопотреблением, а по заднему фронту P_Down инициирует сброс модуля. | |
| Перезагрузить; Задний фронт инициирует полный сброс модуля, включая 2-проводной последовательный интерфейс, что эквивалентно выключению и выключению питания. | ||||
| 22 | ВКК2 | Источник питания +1,8 В – не требуется | ||
| 23 | Земля | Земля модуля | 1 | |
| 24 | ПЕКЛ-I | RefCLK+ | Неинвертированный вход опорной частоты, подключение по переменному току к главной плате – не требуется | 3 |
| 25 | ПЕКЛ-I | RefCLK- | Инвертированный вход опорной частоты, подключение по переменному току к главной плате – не требуется | 3 |
| 26 | Земля | Земля модуля | 1 | |
| 27 | Земля | Земля модуля | 1 | |
| 28 | ХМЛ-I | ТД- | Инвертированный ввод данных передатчика | |
| 29 | ХМЛ-I | ТД+ | Неинвертированный ввод данных передатчика | |
| 30 | Земля | Земля модуля | 1 |
Примечания:
1) Заземление цепи модуля изолировано от заземления шасси внутри модуля.
2) Открытый коллектор; должен быть подтянут с помощью 4,7–10 кОм на главной плате до напряжения от 3,15 В до 3,6 В.
3) Для XFP-10GER вход опорной частоты не требуется. Если он присутствует, он будет проигнорирован.

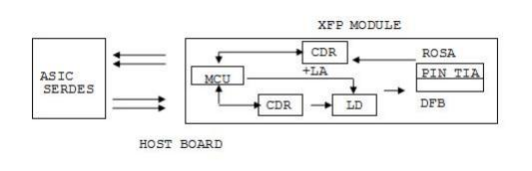

Рекомендуемый блок Схема

Контур Размеры

Соответствие нормативным требованиям
| Особенность | Ссылка | Производительность |
| Электростатический разряд (ESD) | МЭК/ЕН 61000-4-2 | Совместимость со стандартами |
| Электромагнитные помехи (EMI) |
FCC, часть 15, класс B EN 55022, класс B (СИСПР 22А) |
Совместимость со стандартами |
| Лазерная безопасность глаз | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Лазерное изделие класса 1 |
| Распознавание компонентов | МЭК/EN 60950, УЛ | Совместимость со стандартами |
| ROHS | 2002/95/ЕС | Совместимость со стандартами |
| ЭМС | ЭН61000-3 | Совместимость со стандартами |
