Электрическая система масштабируемое 120kW 230/400VAC телекоммуникаций Rectiverter Eltek система 3 участков большая
Электрическая система масштабируемое 120kW 230/400VAC телекоммуникаций Rectiverter Eltek система 3 участков большая
Электрическая система масштабируемое 120kW 230/400VAC телекоммуникаций Rectiverter Eltek система 3 участков большая
Электрическая система масштабируемое 120kW 230/400VAC телекоммуникаций Rectiverter Eltek система 3 участков большая
Спецификации
Номер модели :
CDEJ6042.xxxx
Место происхождения :
CN
Количество минимального заказа :
1
Условия оплаты :
L/C,T/T
Способность поставки :
400 наборов /month
Срок поставки :
8-10 недель
Упаковывая детали :
Деревянные коробки
Бренд :
Eltek
Имя Produft :
Крытый шкаф Rectiverter scable
Уровень защиты :
SPD, LLVD. БУЛЬВАР
Входной ток :
ADC 1920
AC входного сигнала Макс :
320 - 475 ВПТ
DC входного сигнала Макс :
40 - 58 VDC
Конфигурация основных устройств :
Участок 230/400VAC 3 (y)
Максимальная мощность переменного тока :
346 - 415 ВПТ
Максимальная выходная мощность :
90 kva/72kw
Сила выхода DC :
72 KW
Выходной ток постоянного тока :
ADC 1500
Напряжение тока DC максимальное :
58 Vdc
Уровень ИП :
IP20/IP21
Описание

Электрическая система масштабируемое 120kW 230/400VAC телекоммуникаций Rectiverter Eltek система 3 участков большая

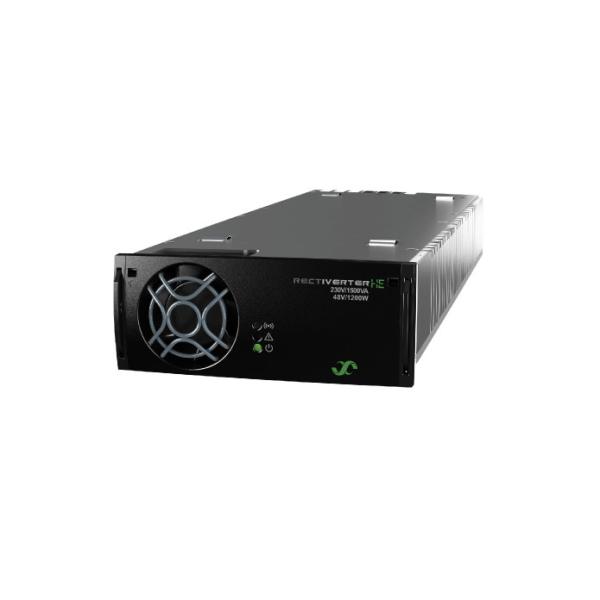

Eltek Rectiverter-Indoor system Масштабируемая система 120 кВт с опциональным A+B, вход переменного тока (CDEJ6042.xxxx)

Масштабируемая внутренняя система Rectiverter обеспечивает резервное питание для нагрузок 400 В переменного тока 3-фазных или 230 В переменного тока 1-фазных, а также питание 48 В постоянного тока для нагрузок постоянного тока и зарядки аккумуляторов.


Масштабируемая система Rectiverter 120 кВт

Система имеет максимальную нагрузочную способность 108 кВт, которая динамически изменяется для обеспечения выходов переменного тока до 90 кВА / 72 кВт, а также питания нагрузок постоянного тока до 72 кВт со встроенным распределением переменного и постоянного тока.
При использовании в сочетании с опциональным B-входом (двойной вход переменного тока), который устраняет необходимость в традиционном АВР (автоматическом переключателе), внутренняя система Rectiverter представляет собой вершину гибкости и масштабируемости.


Основные характеристики

Вход 400 В переменного тока 3-фазный (Y)

Выход 400 В переменного тока 3-фазный (Y)

Вход/выход 48 В постоянного тока

Макс. выход переменного тока 90 кВА / 72 кВт

Макс. выход постоянного тока 72 кВт

Распределение переменного тока

Опция распределения постоянного тока

Опция A+B (двойной вход переменного тока)

Опция LVBD

До 4 аккумуляторных батарей

Встроенная технология передачи

Возможность перегрузки 150%, 15 с

Быстрое отключение тока 600% 20 мс

Горячее подключение

Контроллер Smartpack2

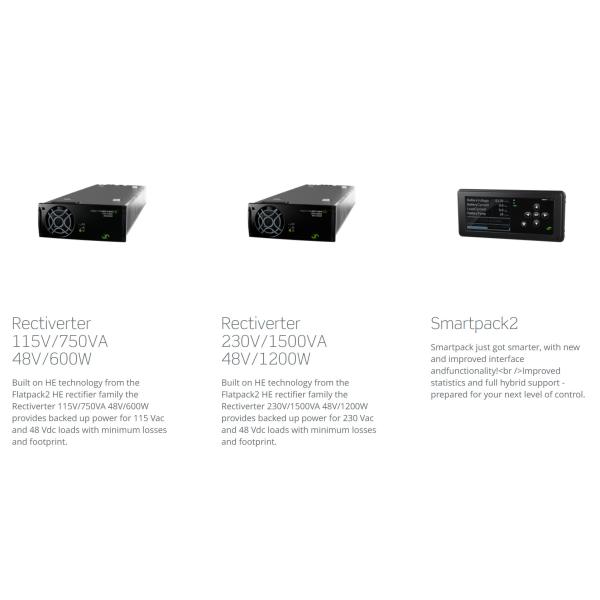

Работает параллельно с выпрямителями Flatpack2

Глобальное соответствие

Запатентованная технология HE

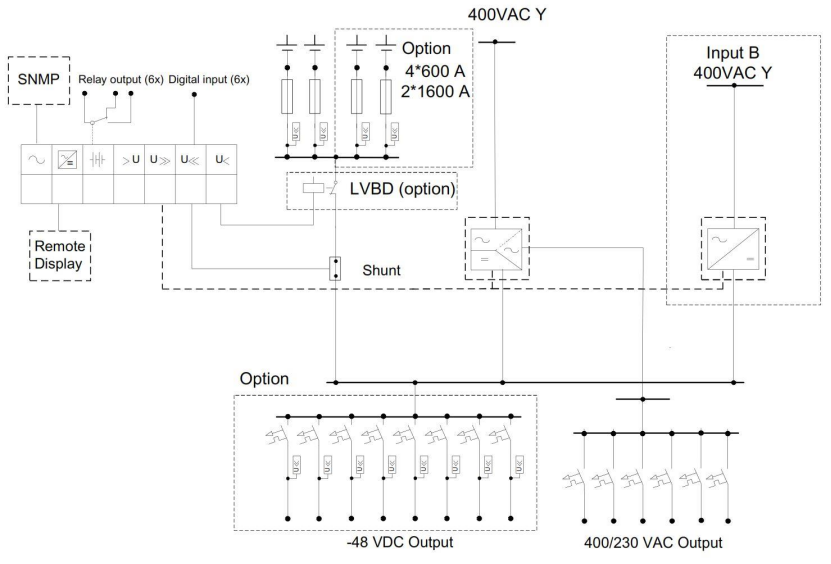

ОДНОЛИНЕЙНАЯ СХЕМА 120 кВт + 108 кВт B-ВХОД



Параметры:
Модели / информация для заказа
120 кВт + 108 кВт B-вход
Семейство продуктов
CDEJ6042.xxxx
ДАННЫЕ ВЫХОДА ПЕРЕМЕННОГО ТОКА
Напряжение (по умолчанию) / (регулируемый диапазон)1)
400 В переменного тока 3-фазный (Y) / 346-415 В переменного тока
Частота (режим инвертора по умолчанию)
50 Гц (адаптивная)
Частота (настраиваемый режим инвертора)
50 Гц, 60 Гц или последняя синхронизированная 50/60 Гц (адаптивная)
Максимальная мощность (непрерывная / перегрузка (<15 с) )
72 кВт (90 кВА) / 120 кВА
Максимальный ток/фаза (непрерывный / перегрузка (<15 с) )
130 ARMS / 174 ARMS
Ток (максимальный) Быстрое отключение/фаза (20 мс)
640 А (6 x номинальный)
Время удержания (провалы напряжения) (до переключения на аккумулятор)
> 5 мс при нагрузке 72 кВт
THD
< 1,5% при резистивной нагрузке


Характеристики выхода

Модуль: предохранитель в L и N, горячее подключение

1-полюсное или 3-полюсное распределение переменного тока (подключение непосредственно к автоматическому выключателю)

Максимальная мощность автоматического выключателя в соответствии с рекомендуемым максимальным автоматическим выключателем для модуля выпрямителя
ДАННЫЕ ВЫХОДА ПОСТОЯННОГО ТОКА
Напряжение (по умолчанию) / (регулируемый диапазон)
53,5 В постоянного тока / 43 - 58 В постоянного тока
Мощность (максимальная при номинальном входе)
72 кВт 2)
Ток (максимальный при VOUT ≤ 48 В постоянного тока)
1500 А 2)
Время удержания, максимальная выходная мощность
>10 мс; VOUT > 41 В постоянного тока
Характеристики выхода
Защита от короткого замыкания, отключение при перенапряжении
ВХОДНЫЕ ДАННЫЕ
Напряжение сети переменного тока (3-фазное Y)
320-475 В переменного тока,
Ток переменного тока/фаза (при номинальном выходном напряжении) (в зависимости от типа модуля) 140-240 ARMS 4)
Частота (по умолчанию: диапазон синхронизации)
47-53 и 57-63 Гц
Частота (настраиваемая: диапазон синхронизации)
47-53 Гц, 57-63 Гц или оба (адаптивная)
Коэффициент мощности / THD
> 0,99 при нагрузке 50% или более / < 3,5%
Номинальное напряжение постоянного тока / расширенный диапазон (без перегрузки)3)
45 - 58 В постоянного тока / 40 - 45 В постоянного тока
Ток постоянного тока (максимальный)
1920 А / 2700 А во время перегрузки (15 с)
Характеристики входа

Модуль: предохранитель в L и N, горячее подключение, варистор, горячее подключение

Индивидуальные клеммы переменного тока 150 мм2 для L1-L3, N и PE
АККУМУЛЯТОРНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ
1-полюсный аккумуляторный автоматический выключатель 2*держателя TPS 2 (800-1600 А) 4*держателя TPS 00 (250-600 А)
ОПЦИИ
Максимальная мощность B-входа (с FP2 HE, выпрямители 2 кВт)
72 кВт
Максимальная мощность B-входа (с FP2 HE, выпрямители 3 кВт)
108 кВт
Распределение постоянного тока (подключение непосредственно к автоматическому выключателю)
1-125 А, 1-полюсный автоматический выключатель (макс. 30 шт. 18 мм, макс. 20 шт. 27 мм)
LVBD (1-полюсный)
1800 А
ДРУГИЕ ХАРАКТЕРИСТИКИ
Эффективность >96% (режим сети (AC/AC и AC/DC)), >94% (режим инвертора (DC/AC))
Класс защиты IP 20

Рабочая температура -40 to +55°C (-40 to +131°F), влажность 5 - 95% относительной влажности без конденсации
Температура хранения -40 to +85°C (-40 to +185°F), влажность 0 - 99% относительной влажности без конденсации
Размеры[ШхГхВ] / Вес 1200 x 600x 2000 мм (23,7 x 23,7 x 78,8”) / 300 кг (1100 фунтов)
СТАНДАРТЫ ПРОЕКТИРОВАНИЯ
Электрическая безопасность EN 60950-1, EN 62040-1 Безопасность ИБП
ЭМС

ETSI EN 300 386 V.1.6.1, FCC CFR 47 Part 15

EN 61000-6-1 /-2/-3/-4, EN62040-2


Окружающая среда

ETSI EN 300 019: 2-1 (Класс 1.2), 2-2 (Класс 2.3)

Нормальные условия эксплуатации должны соответствовать IEC/EN 62040-3:2011 пункт 4.1 Соответствие RoHS (2011/65/EU) и WEEE (2002/96/EC)

1) Диапазоны выходного напряжения настраиваются на заводе и имеют индивидуальную кодировку в верхней части шасси

3) 40 - 45 В постоянного тока: сниженная производительность - нет повышения мощности и повышенный THD напряжения на выходе переменного тока.

2) Нагрузка переменного тока имеет приоритет. Максимальная доступная выходная мощность и ток постоянного тока зависят от мгновенной

нагрузки переменного тока и входного напряжения переменного тока; т.е. максимум 48 кВт/1000 А при полной мощности переменного тока и номинальном входе для 230 В переменного тока.

4) Если напряжение постоянного тока падает ниже 43 В, входной ток может увеличиться выше этого уровня



* Внутренний шкаф Rectiverter с подачей переменного и постоянного тока в одном шкафу
