Оборудование камеры теста дождя сенсорной панели испытывая Райньпрооф класс ИПС1 - ИПС4

Модель: РС-ИПС-600

Цель:

Камера теста, которая соотвествует определила в уместных стандартах включая ГБ4706, ГБ4208 и ГБ2423, использована для того чтобы испытать райньпрооф характеристику рабочое оборудований с райньпрооф функцией. Она применима к тесту ИПС1, ИПС2, ИПС3 и ИПС4. Обеспечено с дверью экранного дисплея и стекла касания с счищателем виндскрен.

Особенности:

1. Тест дождя потека:

1) зона потека: 700 кс 700мм;

2) тангаж отверстия: С 25 25;

3) Количество потека: 1-3.5мм/мин;

4) Время: 0-99мин;

5) Вес части теста: 10Кг

6) угол плиты испытательного стенда: 0° и 15°, регулируемый, ручные;

7) цистерна с водой нержавеющей стали и случай и визуальные стеклянные окна и двери;

8) Расстояние между бачком для сбора выкапающего масла и роторной таблицей регулируемо: 0-300мм, регулирующ его через штангу винта.

9) Вода стекается сразу водоотводной трубой, без циркуляции воды.

2. Методика проверки:

1) регулирует высоту цистерны с водой (отожмите вверх и вниз застегивает на панели, и мотор двигает автоматически. Отрегулируйте его к высоте

это 200мм от части теста.)

2) регулирует подачу воды (наблюдайте масштабом подачи)

3) установленное время теста (отрегулируйте таймер)

4) регулирует скорость роторной таблицы (поверните кнопку управления скоростью)

5) положенный в часть теста

6) отжимает кнопку начала и начинает таймер

7) когда время вверх, примите вне часть теста для осмотра

8) останавливает роторную таблицу и завершило работу с водным источником.

3. Тест дождя трубы качания:

1) Радиус трубы качания: 375мм

2) Угол трубы качания: ±60 и ±180° с вертикальным направлением

3) Отверстие: φ0.4мм; пространство между 2 отверстия: 50мм

4) Давление дождя: 100~500Кпа

5) Время колебания: 60° в каждый во-вторых

6) Материал: части трубы качания, етк. контактируя с водой вся нержавеющая сталь.

7) Прибор таблицы и потека теста роторной для общественной пользы.

4. Методика проверки:

1). Выберите трубу качания согласно уровню теста и установите трубу качания

2). Отрегулируйте подачу воды (наблюдайте масштабом подачи)

3). Установленное время теста (отрегулируйте таймер)

4). Отрегулируйте скорость роторной таблицы (поверните кнопку управления скоростью)

5). Положите в часть теста

6). Отожмите кнопку начала и начните таймер

7). Когда время вверх, примите вне часть теста для осмотра

8). Остановите роторную таблицу и завершите работу с водным источником.

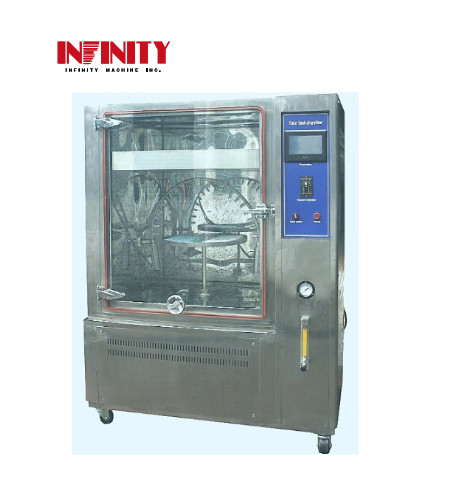

Изображение:
