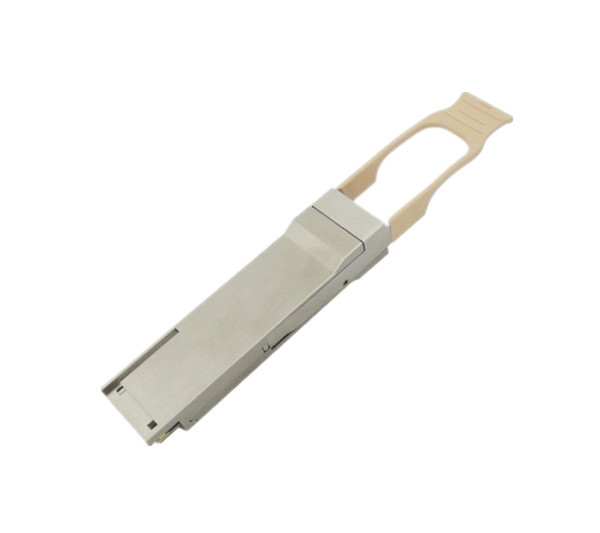

Приемопередатчик оптического волокна QSFP 40G SR4 мультимодный 100M MPO
Приемопередатчик оптического волокна QSFP 40G SR4 мультимодный 100M MPO
Приемопередатчик оптического волокна QSFP 40G SR4 мультимодный 100M MPO
Приемопередатчик оптического волокна QSFP 40G SR4 мультимодный 100M MPO
Спецификации
Номер модели :
OEM
Место происхождения :
КИТАЙ
Количество минимального заказа :
1pcs
Условия оплаты :
Т/Т, Л/К, западное соединение, МонейГрам, ПайПал
Способность поставки :
5000унит/монтх
Срок поставки :
3-6 дней работы
Упаковывая детали :
коробка pvc box+outer
Название продукта :
приемопередатчик 40G QSFP
Длина волны :
850нм
Расстояние :
100м
Тариф данных :
40Гб/с
Интерфейс :
Один разъем MPO
Электропитание :
Одиночное +3.3В
Гарантия :
3 лет
Применение :
Локальные сети, канал волокна, переключатель для того чтобы переключить интерфейс
Описание
Модуль оптического волокна QSFP 40G SR4, приемопередатчик мультимодное 100M MPO 850nm Sfp
Описание

40G QSFP PSM LR4 модуль параллельного форм-фактора квадрацикла 40Gb/s небольшого Pluggable (QSFP+) оптически. Itprovides увеличило гаван сбережения плотности и общей стоимости системы. Модуль QSFP+ дуплексный оптически предлагает независимого 4 для того чтобы передать и получить каналы, каждое способное на деятельности 10Gb/s для тарифа итоговых данных 40Gb/s на 10km из волокна одиночного режима.



Ленточный кабель стекловолокна с соединителем MTP/MPO можно заткнуть в штепсельную розетку модуля QSFP+. Свойственное выравнивание обеспечено обводными штифтами внутри штепсельной розетки. Кабель обычно нельзя переплетать для свойственного канала для того чтобы направить выравнивание. Электрическое соединение достигано через z-pluggable контактный разъем 38 в требование к MSA.



Особенности



  1. 4 модуля приемопередатчика каналов дуплексных
  2. Тариф данным по передачи до 10.5Gbps в канал
  3. 4 массив каналов 850nm VCSEL
  4. массив детектора фото PIN 4 каналов
  5. Потребление <1.5W низкой мощности
  6. Горячий Pluggable форм-фактор QSFP
  7. Максимальная длина связи 100m на многорежимном волокне OM3 (MMF) и 150m на OM4 MMF
  8. Одиночная штепсельная розетка соединителя MPO
  9. Встроенные цифровые диагностические функции
  10. Работая температура случая 0°C к +70°C
  11. напряжение тока электропитания 3.3V
  12. RoHS 6 уступчивое (неэтилированный)



Параметр

Пакет (форм-фактор) QSFP+
Тариф данных (типичный) 10,3 Gbps/CH
Длина волны центра 850nm
Расстояние 100m на OM3 MMF
Диагностики Монитор цифров
Передатчик Лазер массива 4CH VCSEL
Приемник Массив детектора фото PIN 4CH
TX вывело наружу сила (dBm) -7.5~+2.5
Чувствительность RX (dBm) -9,5
Низкая/высокая температура случая 0°C~70°C
Поставка напряжения тока (типичная) 3.3v
Соединитель MTP/MPO 8F MMF без PI





Спецификация
Параметр Символ Минута Типичный Макс Блок Примечания
Передатчик
Разбивочная длина волны λC 1270 1310 1350 nm 1
Ширина RMS спектральная λrms     3,5 nm 1
Средняя сила старта, каждая майна PAVG -5,5 -0,5 +2,3 dBm
Оптически амплитуда модуляции (OMA) POMA -4,5 -0,5 +3,5 dBm 1
Разница в силе старта между всеми 2 майнами Ptx, разница     5,0 dB
Сила старта в OMA минус штраф передатчика и рассеивания (TDP), каждая майна OMA-TDP -9,7     dBm 1
Время подъема/падения Tr/Tf     50 ps
Коэффициент вымирания ER 3,5     dB
Относительный шум интенсивности Rin     -128 dB/Hz
Оптически допуск возвращенной потери TOL     12 dB
Отражение передатчика RT     -12 dB
Допустимый предел маски глаза передатчика EMM 10     % 2
Определение маски глаза передатчика {X1, X2, X3, Y1, Y2, Y3}   {0,25, 0,4, 0,45, 0,25, 0,28, 0,4}
Средний передатчик выключения старта, каждая майна Poff     -30 dBm
Приемник
Разбивочная длина волны λC 1270 1310 1350 nm
Порог повреждения THd +3     dBm
Перегрузка, каждая майна OVL +1     dBm
Чувствительность приемника в OMA, каждой майне SEN     -12,5 dBm
Разница в получить силу между всеми 2 майнами (OMA) Prx, разница     5,0 dB
Потеря сигнала утверждает порог LOSA -30     dBm
Порог Deassert потери сигнала LOSD     -15 dBm
Гистерезис ЛОС LOSH 0,5   6 dB
Оптически возвращенная потеря ORL     -12 dBm
Получите электрический 3 dB верхнее CutoffFrequency, каждая майна Fc     12 GHz

Примечания:

1. Длина волны передатчика, ширина RMS спектральные и потребность силы встретить OMA минус спецификации TDP для того чтобы гарантировать представление связи.

2. Диаграмма глаза испытана с формой волны 1000.



Применения
  • Локальные сети 40GBASE-SR4 40G
  • Datacom/переключатель & маршрутизатор телекоммуникаций соединения
  • Применения комплексирования и Backplane данных
  • Собственнические применения протокола и плотности
  • Передача Infiniband на SDR 4ch, ГДР и QDR

Данные по заказа

Номер детали Характер продукции
QSFP-SR4 850nm, 40G, 150m, 0ºC | +70ºC
QSFP-CSR4 850nm, 40G, 400m, 0ºC | +70ºC
QSFP-LR4

1310nm, 40G, 10km, 0ºC | +70ºC
10GQSFP-CA-1m 10G, омедняют с оптическим кабелем 1M





Изображения продукта

Приемопередатчик оптического волокна QSFP 40G SR4 мультимодный 100M MPO


Приемопередатчик оптического волокна QSFP 40G SR4 мультимодный 100M MPO

Изображение фабрики
Приемопередатчик оптического волокна QSFP 40G SR4 мультимодный 100M MPO


вопросы и ответы

Q1. Могу я иметь заказ образца для этого продукта?
: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы.

Q2. Как насчет времени выполнения?
: Образцу нужны 3-6 дней, время массового производства нужны 1-2 недель для количества заказа больше чем

Q3. Вы имеете предел MOQ для заказа образца?
: Низкое MOQ, 1pc для проверки образца доступно

Q4. Как вы грузите товары и сколько времени оно принимаете для того чтобы приехать?
: Мы обычно грузим DHL, UPS, Federal Express или TNT. Он обычно принимает 3-5 дней для того чтобы приехать. Авиакомпания и доставка моря также опционные.
