Экран TN Lcd Lcd 7 этапов показывает отражательный модуль Lcd для электронного счетчика воды

Технические параметры:
1. Материал экрана LCD: Стекло главный материал;

2. Структура дисплея LCD: Поляризатор, электрод, полимер, ITO, рефлектор;

3. Тип дисплея: FSTN, STN, VA, HTN, TN;

4. Режим работы монитора LCD: Положительный дисплей, отрицательный дисплей

5. Угол наблюдения: 3 часа, 6 часов, 9 часов, 12 часа;

6. Значение толщины ITO нормальное: 0.4mm, 0.55mm, 0.7mm, 1.1mm;

7. Тип соединителя: Стежок металла, электропроводящая резина, соединитель жар-уплотнения;

8. Передача светлого типа: отражая тип, тип передачи, половинная передача;

9. Осветите контржурным светом: СИД освещает контржурным светом, EL освещает контржурным светом, CCFL освещает контржурным светом;

температура 10.Operation: -40℃~+90℃ над широкой температурой

Круг обязаностей
Этот параметр также как номер обязанности или номер COM. Потому что STN/TN LCD обычно управляется режимом сканирования врем-разделения динамическим, в этом режиме, коэффициент эффективного времени включения каждого COM ко всему циклу развертки, т.е. обязанности, фиксирован, равный к номеру 1/COM. Смещение: Смещение
Управляя форма волны SEG/COM LCD аналоговый сигнал, и коэффициент аналогового напряжения к напряжению тока максимального выпуска продукции LCD вызван смещением. Вообще говоря, смещение выражено коэффициентом самого низкого напряжения тока выхода к напряжению тока наивысшего уровня выработки. Вообще говоря, некоторое отношение между смещением и обязанностью. Больше номер обязанности, короткий просматривая время каждого COM. Для того чтобы достигнуть таких же яркости и контраста дисплея, будет увеличено напряжение тока VON, и разнице между уровнем выбора и уровнем не-выбора нужно быть увеличенным, т.е., косо нужно быть увеличенным. Опытная формула между обязанностью и смещением, т.е., достигнуть таких же яркости и контраста дисплея.

Применение:

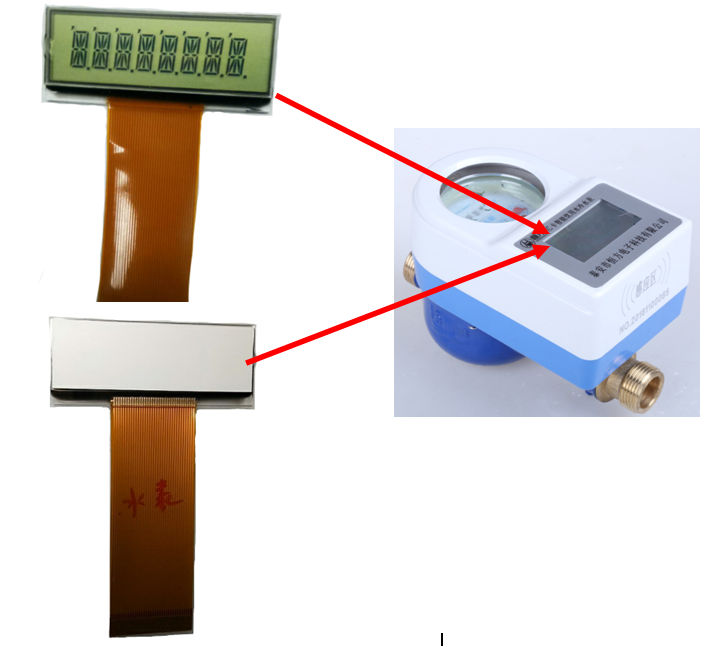

 FHP2471RF01 TN Lcd показывает для того чтобы быть пользой на электронных счетчике воды, аппаратуре, влажности etc.

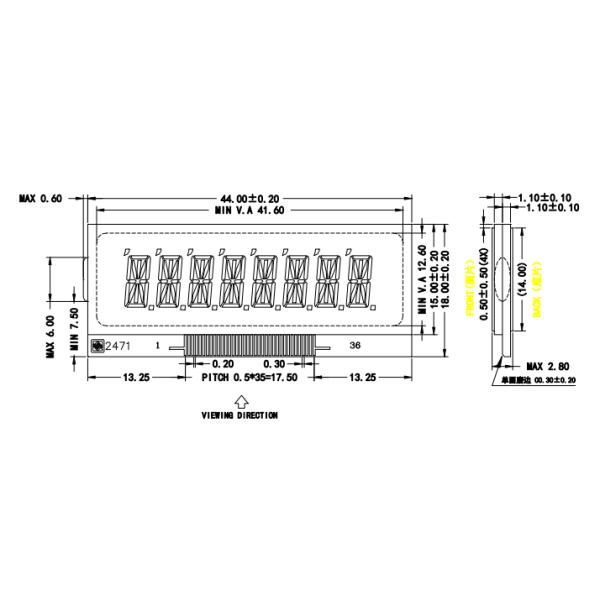

Чертеж:
