S01 S02 Кнопка типа Normal Close Open HC06 Серия биметаллический теплозащитный защитник 10A 250V 160C 165C 170C 175C 180C

Описание биметаллового теплозащитника серии HC06 10A 250V

Температурный выключатель - это выключатель температуры, который использует биметаллический лист в качестве элемента измерения температуры.биметаллический лист находится в свободном состоянииПри повышении температуры до рабочей температуры биметаллический лист находится в свободном состоянии.Компоненты нагреваются, чтобы создать внутреннее напряжение и действовать быстро, открыть/закрыть контакты, отрезать/подключить цепь, и таким образом играть роль в тепловой защиты.и нормальное рабочее состояние восстанавливаетсяШироко используется в бытовых приборах, двигателях и электрическом оборудовании, таких как моторы стиральных машин, двигатели вентиляторов кондиционеров, трансформаторы, балласты, электрические отопительные приборы и т. д.

Использование биметаллового теплозащитника серии HC06 10A 250V

Настоящий стандарт применяется к защитным устройствам серии HC06, производимым компанией Dongguan Ampfort Electronics Co., Ltd.

Температурный диапазон: 60°C ~ 180°C

Толерантность температуры: ± 5°C

Все клейкие части не должны смещаться на 3,0 кг

Характеристическое описание биметаллового теплозащитника серии HC06 10A 250V

Продукт имеет сверхтонкий объем, чувствительный к действию и длительный срок службы;

с двойной защитной функцией обнаружения перетока и температуры;

Использование материала из бериллиевого меди с низким значением сопротивления, чтобы выдержать требования нормального тока цепи;

Оболочка может быть изолирована и легко установлена;

Электрические провода могут быть выбраны в соответствии с потребностями клиента;

Продукция строго соответствует стандартам охраны окружающей среды Директивы ЕС ROHS и Директивы REACH.

Сертификация и срок службы биметаллического теплозащитника серии HC06 10A 250V

ROHS

В условиях номинального напряжения, тока и коэффициента мощности 0.7, продукт может нормально включаться и выключаться 2000 раз при работе из-за внешнего источника тепла.

A: изменение температуры действия должно быть в пределах + / -5°C от исходного значения;

B: Контактное сопротивление должно быть менее 50mΩ ((кроме специальных проводов или никелевых листов)

C: электрический контакт не сжимается или не отпадает; продолжать эксперимент до 10000 раз.

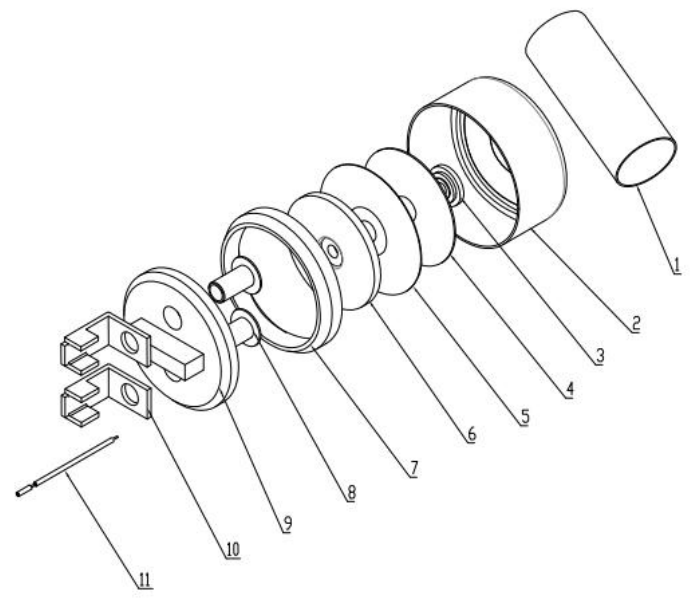

Структура биметаллового теплозащитника серии HC06 10A 250V

Примечание 1: Спецификация и температура продуктов серии HC06

Температура перезагрузки предназначена только для справки, и другие температурные спецификации могут быть настроены.

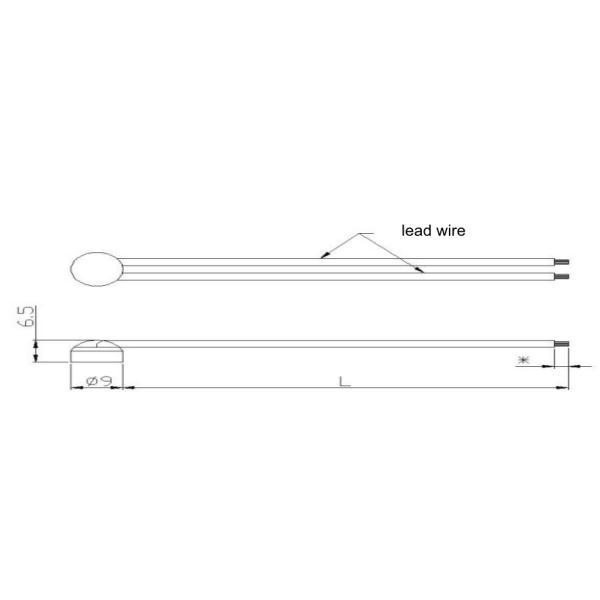

Размер и конструкция биметаллового теплозащитника серии HC06 10A 250V

Производительность биметаллического теплозащитника серии HC06 10A 250V

1) Номинальные электрические параметры: AC250V,10A

2) Температура работы: см. примечание 1.

3) Изоляционное напряжение:Между проводом и изоляционной оболочкой может выдерживать AC1500V, 1 минуту или AC1800V,1 секунду без явления отказа, утечки электричества Поток должен быть ниже 1mA;

4) Сопротивление изоляции: при нормальных условиях сопротивление изоляции между проводами (концом) и корпусом должно быть более 100MΩ, измеряемое омметром DC500V.

5) Контактное сопротивление: Контактное сопротивление стандартных продуктов с длиной свинца должно быть ниже 50 мΩ.

6) Испытание высокой температуры: хранить теплозащитный прибор в инкубаторной среде на 30 градусов выше номинальной температуры переключения в течение 96 часов;и проверить его через два часа после вывода из инкубатора, пока изменение температуры не превышает исходное значение ± 5 °C или ± 5%, возвращает максимальное значение.

7) Испытание низкотемпературного сопротивления: хранить теплозащитный прибор в инкубаторе при температуре -40°C в течение 96 часов и испытать его через два часа после вывода из инкубатора.в то время как изменение температуры не превышает исходное значение ± 5 °C или ± 5%, возвращает максимальное значение.

8) Антивибрационное испытание: теплозащитный прибор должен выдерживать амплитуду 1,5 мм, частоту 10 ~ 55 Гц, сканирование циклов изменения 3 ~ 5 раз / мин. Направление вибрации X, Y,Z и каждое направление вибрирует непрерывно в течение 2 часов, при этом изменение температуры не превышает исходное значение ± 5 °C или ± 5%., возвращает максимальное значение.

9) Окончательное испытание короткого замыкания:Когда теплозащитный прибор в серийном соединении с предохранителем RL1-15A выдерживает ограничение тока короткого замыкания 200A,не должно вызывать ожог хлопка, обернутого на теплозащитный щит.

10) Эксперимент с устойчивостью к влаге:Продукт помещается при температуре 40°С и 95% относительной влажности в течение 48 часов;

11) Испытание прочности натяжения: Терминал и провода должны выдерживать более 30N направления тяги осей, продолжающейся в течение 1 минуты без перерыва или ослабления

12) Эксперимент с падением:Продукт с высоты 70 см свободно падает на пол (пластиковый или деревянный пол)

После вышеуказанных экспериментов должны быть выполнены следующие условия:

A: изменение температуры действия в пределах + / -7°C от исходного значения;

B: Контактное сопротивление должно быть меньше 50 м Ω

C: внешний вид не должен иметь явных деформаций;

D: никаких повреждений от трещин проводника.
