70ppm TCR 6432 2512 поверхностный резистор 2W 4mOhm 1% 2% 3% 5% точности держателя SMD
Введение резистора точности SMD
Течение точности воспринимая резистор постоянное сопротивление с очень низким значением ошибки сопротивления, может пропустить большое количество сопротивление настоящей, хорошей погоды и механической прочность, и высокой работая температуры окружающей среды. В то же время, смещения значения сопротивления с изменениями температуры. Низкий уровень; К тому же, свои электрические характеристики стабилизированы, CSR продукт резистора с весьма высокой стабильностью среди постоянных сопротивлений
Согласно различным материалам и процессам, 4 главных технологии сопротивления: wirewound резисторы, резисторы плотной пленки, резисторы тонкого фильма, и резисторы фольги металла.
Доступные особенности
Compliant* RoHS
Соответствующий для большинств типов паяя процессов
EB сварил шунты
AEC-Q200 уступчивое
Очень наивысшая мощность
Очень низкое сопротивление
Превосходная долгосрочная стабильность
Низкое значение индуктивности
Низкий термальный EMF
Низкое TCR
4 терминальных дизайна доступного
Обнаженная медь и полуженные терминалы
Сера устойчивая
Лист спецификации резистора точности SMD
Терминальная пусковая площадка Solderability: Категория RS186-9E и ANSI/J-STD-002 3. спецификации EIA встреч.
Терминальные материалы пусковой площадки: Полуженная Никел-медь
Неэтилированный, RoHS уступчивое
ТАБЛИЦАⅠ. Конструкция и размер (блок: mm)
| P/N |
Маркировка |
L |
W |
T |
|
| TCS2512004S2W0 |
R004 |
6.40±0.2 |
3.20±0.2 |
0.40±0.2 |
1.00±0.2 |
ТАБЛИЦАⅡ. Спецификация представления
| P/N |
Маркировка |
Prat 70℃ (ватт) |
Ro (mΩ) |
Rt (±%) |
Vmax (v) |
TCR (ppm) |
Ri (MΩ) |
Животики (℃) |
| TCS2512004S2W0 |
R004 |
2,00 |
4,00 |
1,2,3,5 |
(P*R) 1/2 |
±70 |
>100 |
70,00 |
ТАБЛИЦАⅢ. Температура и жара derating кривая.
Расклассифицированная сила ссылается на термину которую можно использовать непрерывно на полную мощность внутри C. 70.
Следующую на диаграмму показано годную к употреблению кривую амортизации силы когда рабочая температура выше чем C. 70.

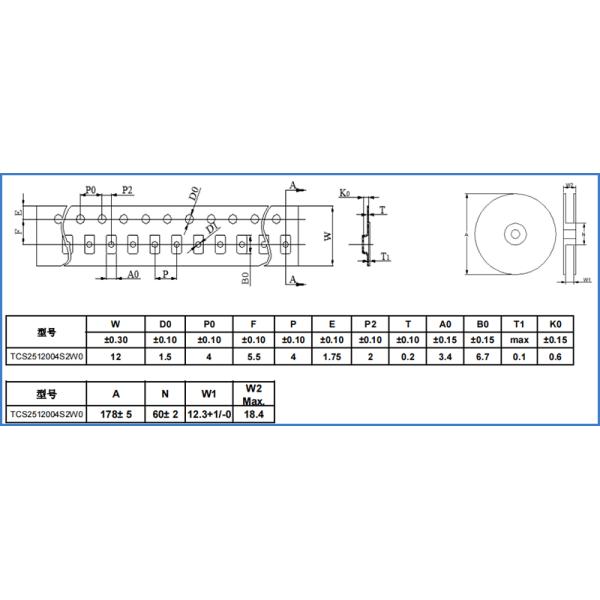

ТАБЛИЦАⅣ. Спецификации ленты и вьюрка (mm)
ТАБЛИЦАⅤ. Порекомендованные условия Reflow припоя
‧ Порекомендовало методы reflow: Инфракрасн, печь участка пара, горячий сушильный шкаф.
Приборы ‧ не конструированы для того чтобы быть волной припаянной к нижней стороне доски.
Порекомендованная ‧ максимальная толщина затира 0,15 mm (0,006 дюйма).
Приборы ‧ можно очистить используя стандартный метод и растворители. Примечание: Если температуры reflow превышают порекомендованный профиль, то приборы не могут соотвествовать требованиям производительности.
‧ В случае особенной пользы, пожалуйста свяжется наш инженер

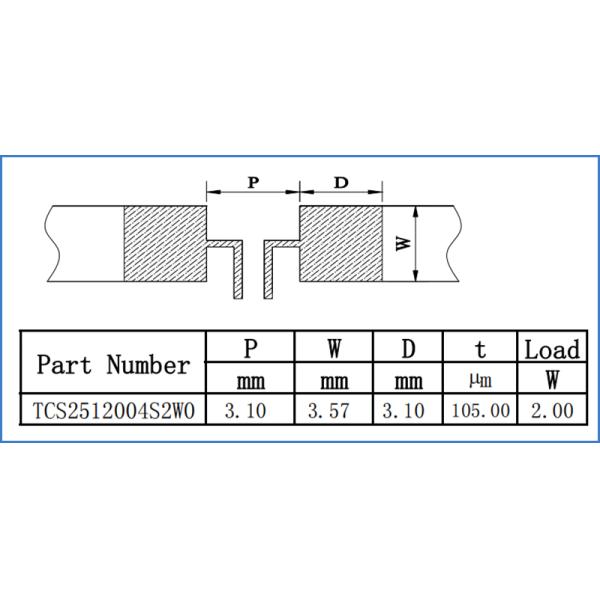

План пусковой площадки ТАБЛИЦЫ VI. порекомендованный (mm)
Данные по & упаковка заказа
| TCS2512 |
004 |
Количество ленты & вьюрка |
|
Название продукта
Размер 6432 mm/2512 mils
SMD: поверхностный прибор держателя
|
R
4mΩ
|
5000 ПК/вьюрок |
Типы настоящих воспринимая резисторов
| Wirewound резисторы точности |
Самая предыдущая технология резистора точности, высокоточный wirewound резистор TCR может достигнуть ±1ppm/°C, резистор самой лучшей точности wirewound может достигнуть значения сопротивления близко к 50M, и точность значения сопротивления может достигнуть ±0.001%, соответствующий для применений ультравысокой точности высокоомных. Должный к развитию других технологий резистора, резисторов точности wirewound клоните быть на краю быть исключенным из-за их высокой цены и недостатков как индуктивность |
| Резисторы точности плотной пленки |
Осуществленный путем печать и спекать затира резистора, самая точная технология TCR резистора плотной пленки может достигнуть ±50ppm/°C; самая высокоомная точность значения может достигнуть ±0.1%; она главным образом использована в требованиях высокого напряжения, высокоомного значения и высокой точности.
Недостаток резисторов плотной пленки что трудно достигнуть высокой точности и низкого TCR в низкой части сопротивления, индекс шума не хорош, и долгосрочная стабильность вообще хуже чем другие резисторы точности. |
| Резисторы точности тонкого фильма |
Резисторы точности тонкого фильма осуществлены путем депозировать сопротивляющиеся материалы на несущей; самая популярная технология резистора точности в настоящее время. Через долгосрочное низложение разнослоистого фильма, высокоточную регулировку сопротивления и более последний скрининг, резистор оптимальной точности тонкопленочный может достигнуть TCR ±2ppm/°C, точности ±0.01%, и хорошей долгосрочной стабильности. Недостаток что сила не большая, низкая часть сопротивления не хорош, она не противостатическа, коэффициент силы плох, трудно встретить поставку небольших серий, и последовательность различных серий не хороша. |
| Резисторы точности фольги металла |
Путем вставлять фольгу сплава на несущей для баланса стресса, смещение температуры близко к нул можно получить. Путем вытравлять картину сопротивления и регулировать сопротивление, точность до ±0.001% можно получить. Самые лучшие резисторы фольги имеют смещение сопротивления хранения 6 год только ±2ppm, противостатические, неиндуктивные и не-емкостные, никакой коэффициент дизайна горячей точки, малошумных, и низшего напряжения. Недостаток резисторов фольги что значение сопротивления не может быть очень высоко. Максимальный размер резистора обломока может только быть до 150K, и максимальный размер сопротивления штыря может только быть до 2M. К тому же, должный к процессу и клиенту, цена единицы продукци резистора фольги высокая цена. |
Преимущества и недостатки разных видов резисторов точности
| Особенности |
Допуск сопротивления |
TCR |
Miniaturi размера
zation
|
Выдержите силу |
Годный к употреблению диапазон температур |
Пункт температуры спада силы |
Thermoelectro
побудительная сила
|
Длинная поляризация электродов |
Температура поверхности |
Несущая
отказы
повлияйте на электрические характеристики
|
Ширина сопротивления |
Стабильность продукта |
| Резисторы точности тонкого фильма |
Высокий |
Высокий |
Да |
Низкий уровень |
Низкий уровень |
Низкий уровень |
Высокий |
Без |
Высокий |
Да |
Небольшой |
Низкий уровень |
| Резисторы точности плотной пленки |
Высокий |
Высокий |
Да |
Низкий уровень |
Низкий уровень |
Низкий уровень |
Высокий |
Без |
Высокий |
Да |
Небольшой |
Низкий уровень |
| Процесс фольги металла |
Высокий |
Низкий уровень |
Да |
Высокий |
Высокий |
Высокий |
Низкий уровень |
Да |
Низкий уровень |
Никакой |
Большой |
Высокий |
Объяснение настоящего воспринимая резистора
1. Точность сопротивления: ряд ошибки сопротивления (D=0.5%, F=±1%, G=±2%, H=±3%, J=±5%)
2. коэффициент температуры (TCR): Коэффициент смещения сопротивления с температурой
3. Расклассифицированная сила: На комнатной температуре, элемент может выдержать максимальную силу настоящий пропускать
4. Температурная амплитуда рабочей температуры: диапазон температур в котором элемент может работать
5. Пункт температуры спада силы: самая высокая температура на которой элемент производит спад силы
6. Сила Thermoelectromotive: Коэффициент напряжения ошибки элемента должного к влиянию Seebeck (термоэлектрическому влиянию)
7. Самоиндуктивность: коэффициент напряжения ошибки компонента должного к магнитоэлектрическому влиянию
Общий характерный тест
1.R0 (установленное значение сопротивления)
2. TCR (коэффициент температуры сопротивления)
3.Power (расклассифицированная сила)
4.Stature между электродом и краской (разница в высоты между электродом и маской припоя)
5.Ri (тест сопротивления изоляции)
6.Solderability (тест solderability)
Тест надежности (долгосрочности)
перегрузка времени 7.Short
8.Intensity плакировки
гнуть 9.Substrate (проба на изгиб)
тест стабильности 10.Current
11.Resistance для того чтобы припаять жару
тест температуры поверхности 12.The
13. Высокотемпературная жизнь нагрузки (высокотемпературный тест)
жизнь нагрузки температуры 14.Low (тест низкой температуры)
15. Жизнь нагрузки влаги (тест высокой влажности)
16. Термальный удар
17. Жизнь нагрузки на 70°C (экологический тест 70°C)
18. Тест ИМПа ульс
Структура продукта
| Раздел |
Материал |
| Покрытие |
Чернила |
| Электрод |
Cu, Ni |
| Элемент |
Легирующий металл |
| Скрепляя лист |
Prepreg |
| Плита поддержки |
Металл |
| Маркировка |
Чернила |
Описание процесса
Отжимать (сплав и несущая отжаты совместно путем скреплять лист) => выравнивает (сделать линию графики согласно необходимым спецификациям) измерение => => гальванизируя (электрод сгущенный и гальванизировать с медным оловом никеля) и отремонтировать => сопротивления (согласно требованиям к спецификации, отремонтировать сопротивление к определенному ряду значения сопротивления) отрезал (отрезок к фиксированному размеру) =>Test пакет (законченный тест сопротивления продукта и лента несущей упаковывая).
Область применения настоящих воспринимая резисторов
* энергетическая промышленность: переходник/конвертер/инвертор/датчик/заряжатель
* индустрия бытовой техники: бытовые техники полотняных товаров (кондиционеров/стиральных машин/холодильников/микроволновых печей… etc.) /black (ТВ LCD, ТВ… etc. плазмы)
* индустрия батареи: Доска предохранения от батареи/контрольная панель (батареи для электротранспортов, моторов, кораблей педали/индустрии силы Tools/3C, etc.)
* автомобильная электронная промышленность: Преобразование силы корабля
* оборудование оборудования/аудио/Микро-мотора (электрическое, стул окна электрическое, запирать электрической стороны центральный/зеркало заднего вида… etc.)
* индустрия связи системы: Переключатель центральной телефонной станции/маршрутизатор/эпицентр деятельности блока безопасностью (MDF) /Client переключатель/модем/
* компьютерная индустрия: NB/Desktop/Tablet/Server/Monitor
* индустрия периферийного устройства компьютера: Читатель жесткого диска Drive/CD-ROM/Keyboard/Mouse/Scanner/Printer/Card (POS) /Audio-Video, модуль визуализирования/Аудио-видео, видео, видео- сеть
* модуль идентификации мембраны
* индустрия бытовой электроники: Навигация автомобиля DVD/Satellite/умные телефон/звуковое кино/цифровая фотокамера/видеозаписывающее устройство цифров/портативная консоль DVD/Audio Equipment/MP3/MP4/Game
* освещая индустрия: LED/HID/CCFL/HALOGEN LAMP/Ballast
* индустрия промышленной электроники (оборудования): Сигнал тревоги безопасностью/система Анти--похищения/аппаратура/система управления/мотор/инвертор оборудования электронные
* индустрия конторских машин: копировальные машины/факсы/машины офиса
Основное применение цепи
CSR настоящий чувствительный элемент
Своя функция передать измеренную информацию компаратору IC для того чтобы определить последующие действия (PWM/PFC/OCP/OPP), поэтому точность CSR очень важна
Высокая точность (△R<1%), нагрузка наивысшей мощности (P>2W), небольшой размер (D<0805)
Основные принципы выбора продукта
Выбор CSR учтет следующие параметры:
1.Shape: SMD или ПОГРУЖЕНИЕ
2.Size: 0603/0805/1206/2512/3921 ......
3. значение r сопротивления и значение r ошибки△ сопротивления
4. максимальный номинальный рабочий ток Imax
5. сила Thermoelectromotive TEMF
6. значение амортизации силы и значение амортизации безопасности
Метод выбора
Раздел 1: Подтвердите цепь связал параметры
Раздел 2: Выберите пожеланное значение сопротивления в петле.
Раздел 3: Выберите необходимую точность значения сопротивления, т.е., минимального значения ошибки.
Раздел 4: Подтвердите максимальное течение пропуская через элемент регулярно в петле
Раздел 5: Высчитайте минимальную ставк силу требуемую для компонента на этом течении
1. скорость распада температуры (силы)
2. безопасная скорость распада
Раздел 6: Выберите необходимый размер согласно космосу дизайна.
Раздел 7: С или без термального рассмотрения электродвигательной силы (EMF).
Раздел 8: Фактический тест установки.
