Резистор VDR 07D471K напряжения тока зависимый как усмиритель напряжения тока пульсации или амортизатор пульсации

Описание резистора VDR 07D471K напряжения тока зависимого

Варисторы можно использовать по мере того как усмирители для защиты приборов и цепей от переходных анормалных напряжений тока включая ESD (электростатическую разрядку) и грозовое перенапряжение.
Для защиты от относительно большого течения пульсации (100A к 25kA), освинцованные варисторы диска и диск SMD варисторы соответствующие. Для защиты от более большого течения пульсации (приблизительно 25kA или больше), варисторы блока, и варисторы ремня соответствующие.

Для промышленных приборов и приборов энергии, варисторы диска чего максимальный - использованы позволяемое напряжение тока цепи (расклассифицированное напряжение тока) и максимальное пиковое течение большие.
●Освинцованные варисторы диска
●Варисторы ThermoFuse
●Варисторы диска SMD
●Варисторы ремня
●Варисторы блока

Особенности резистора VDR 07D471K напряжения тока зависимого

* широкая рабочая температура -40~+125C

* доступный в ленте и вьюрке упаковывая для автоматического выбор-и-места

* аттестованный UL TUV CQC

* поверхностные приборы держателя

* полно линия автоматического производства

Applciation резистора VDR 07D471K напряжения тока зависимого

Перенапряжение и переходное предохранение от напряжения тока:

• Телевизионные строки с данными телетекста и предохранение от порта I/O

• Защита против переходных процессов ESD

• Бортовая защита IC и транзисторов

• Предохранение от модема

• Предохранение от LCD

●Образец программы: Защита от перенапряжения для части входного сигнала переключая электропитания
●Образец программы: Защита от перенапряжения для осветительной установки СИД
●Образец программы: Защита от перенапряжения для индуктивных нагрузок как моторы
●Образец программы: Защита от перенапряжения для мотора с электромагнитным тормозом и защита для контакта своего переключателя
●Образец программы: Защита от перенапряжения для SSR (полупроводникового реле) и защита для своего выходного терминала
●Образец программы: Защита от перенапряжения против сброса нагрузки и спада поля
●Образец программы: Защита от перенапряжения для совместных коробок и проводников силы систем поколения солнечной энергии
●Образец программы: Защита от перенапряжения для важных приборов использующ трансформатор молнии
●Образец программы: Защита против с высокой энергией пульсации в промышленных приборах

Утверждения агенства резистора VDR 07D471K напряжения тока зависимого

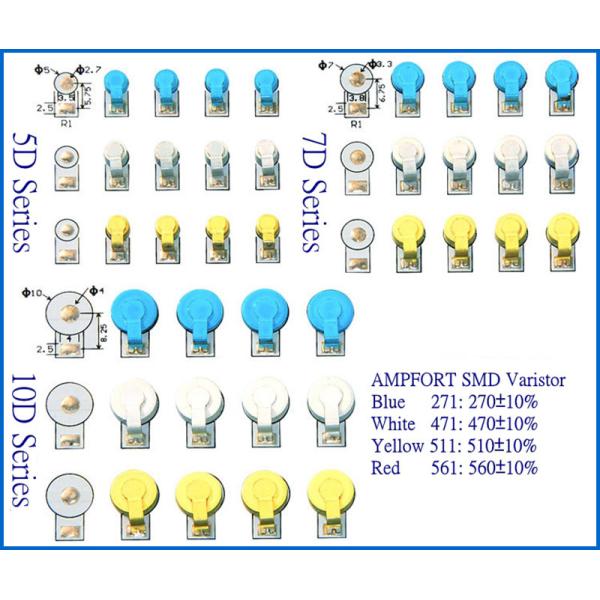

Размеры, идентификация возникновения резистора VDR 07D471K напряжения тока зависимого (mm)

Сильно рекомендованный:
1. В чертежной доске, порекомендовано, чтобы соединение припоя a было использовано как l линия, соединение припоя b

как линия n, и медная кожа соединенная с соединением припоя b направляет вокруг давлени-чувствительного

круг обломока (весь диаметр d должен быть сосчитан как принадлежать соединению припоя a.

2. Ради безопасности образовывая дугу, круговой край обломока должен быть по крайней мере 2.5mm далеко от любого другого

проводной прибор, как показано в диаграмме над (предотвратить взаимное смещение с другими приборами

во время латать, если космос позволяет, то пожалуйста зарезервируйте больше интервал. Ок.)
3. Польза варисторов в цепях DC имеет неблагоприятные факторы. Не порекомендованы, что использует варисторы внутри

выпрямленные цепи DC. Пожалуйста рассматривайте осторожно или свяжитесь наша компания на 18128566098 (sales1@ampfort.net),

спасибо!

Электрическое представление резистора VDR 07D471K напряжения тока зависимого

Для различных сред прикладной программы напряжения тока, мы рекомендуем следующее давление - чувствительное

комбинации для того чтобы обеспечить предохранение от перенапряжения, пульсации и удара молнии для ACLED.

С давления - чувствительный резистор легок для того чтобы ухудшить под окружающей средой с сильным качанием напряжения,

необходимо, что выбирает комбинацию с высоким давлением - чувствительным значением напряжения тока как можно больше

под предпосылкой которое выдерживает напряжение тока IC (трубки MOS) шарик +lamp на доске лампы довольно высок

и это напряжение тока имеет большую зону зыбкости; кроме того, необходимо выбрать давление - чувствительное
резистор с многотиражным и томом насколько возможно, без превышения предела цены.

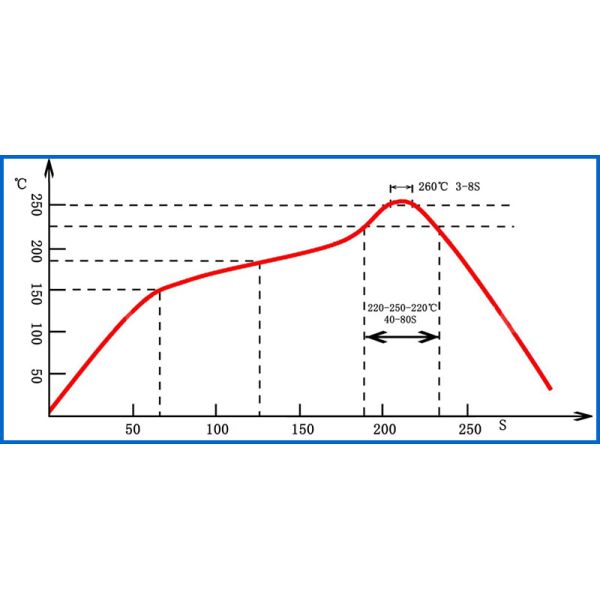

Диаграмма кривой паять волны резистора VDR 07D471K напряжения тока зависимого

Изображение выше показывает приблизительную тенденцию кривой температуры печи reflow на рынке. Наш

Датчик давления SMD использует серебряный электрод керамического тела как один из сваривая электродов.

Пожалуйста обратите внимание устанавливать температуру и время печи (если самая высокая температура 260°C, то

пожалуйста заметьте что будет повлияно на время 3-8S, если оно превышает 30S, то влияние защиты варистора).

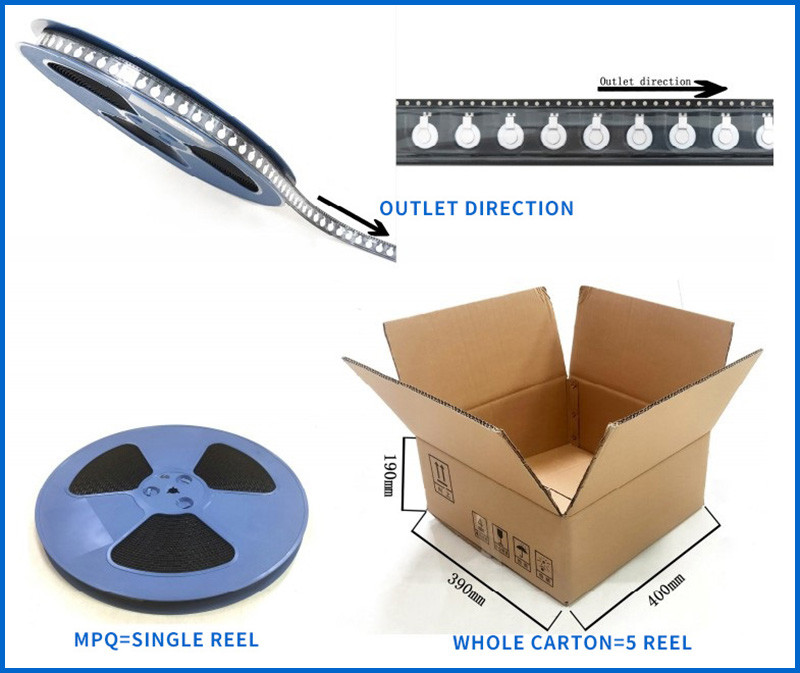

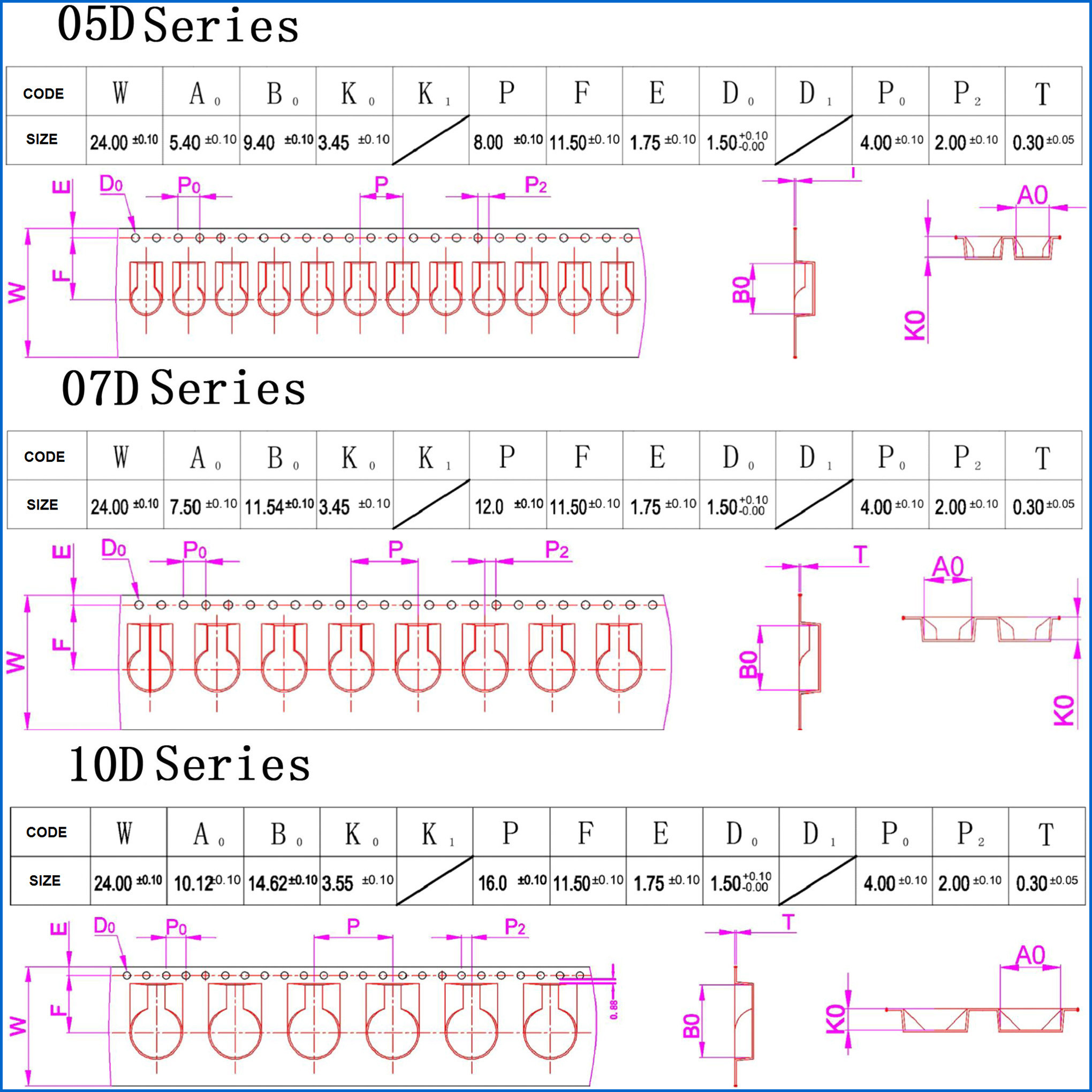

Пакет резистора VDR 07D471K напряжения тока зависимого

Меры предосторожности

1. Кумулятивная ошибка всех 10 последовательных отверстий храповика не превышает ±0.2mm;
2. Не-параллельное расстояние 250mm в направлении длины ленты несущей не превысит 1mm;
3. Uninjected угол r 0.2-0.3, и uninjected demoulding наклон 5°;
4. исполните со спецификацией EIA-481-D и требованиями к ROHS;
5. толщина: 0.30±0.05mm;
6. Вся серия 05D 07D 10D принимает вьюрок 15 дюймов и 24 машины размещения фидера дюйма.
