Термопара Thermowell нержавеющей стали для датчика температуры

1. Краткое введение

Thermowells трубчатые штуцеры используемые для защиты датчиков температуры установленных в производственные процессы. Thermowell состоит из трубки закрытой на одном конце и установило в отростчатом потоке. Датчик температуры как термометр, термопара или детектор температуры сопротивления введен в открытый конец трубки, которая обычно на открытом воздухе вне пускать по трубам процесса или сосуда и любой термоизоляции. Термодинамически, жара передач процесса жидкая к стене thermowell, которая в свою очередь возвращает жару к датчику. В виду того что больше массы присутствует с собранием датчика-хорошо чем с зондом сразу погруженным в процесс, ответ датчика для обработки изменений температуры замедлен добавлением колодца. Если датчик выходит из строя, то его можно легко заменить без стекать сосуд или пускать по трубам. В виду того что массу thermowell необходимо нагреть к температуре процесса, и со стен жары проведения thermowell из процесса, точность и отзывчивость датчика отрицательно плотно сжаты добавлением thermowell.

Для того чтобы быть представителем средней температуры жидкости, thermowell должно расширить немного процентов внутреннего диаметра трубы процесса или сосуда (нормально 1/3rd трубы внутри диаметра). Эмпирический способ который достаточен для большинств промышленных применений (точности приблизительно 1%) обеспечить что thermowell проектирует 5 раз свой собственный диаметр в процесс плюс длина своего чувствительного элемента. Так, для заземленной термопары весн-нагруженной в thermowell с 1 хвостовиком дюйм-диаметра и толщину подсказки .25 дюймов, типичная длина погружения приравнивала бы 5,5 дюйма (1 дюйм OD x толщина подсказки колодца 5 + .25 дюймов толщина стены датчика +.25 дюймов = 5,5 дюйма).

Thermowell типично подвергается механической обработке от твердого запаса бара и оружи-просверлило для обеспечения длинной прямой скважины которая близко приближается диаметр установленного датчика (бывшего: скважина .260 дюймов соответствуя датчику .250 дюймов). Thermowell типично установлено в отростчатый поток через продетой нитку, сваренной, санитарной крышки или служить фланцем соединения процесса. Датчик температуры как термометр, термопара или детектор температуры сопротивления введен в открытый конец thermowell и типично весн-нагружен для обеспечения что внешняя подсказка датчика температуры в металле к контакту металла с внутренней подсказкой thermowell.

2. Характеристики

• Опционная оболочка тантала, которую можно постоянно прикрепиться, для добавленной защиты
• Частоту бодрствования, вызванный Подач стресс, и отростчатые вычисления давления можно сделать для того чтобы поддержать дизайн thermowell.
• Стандарт сварки полного проникания
• Вычисления частоты бодрствования
• Интегрированное расширение для простой установки
• Большое разнообразие материальных вариантов

3. Особенности

1. Дизайн согласно стандарту IEC
2. сопротивление против высокого давления
3. изготовьте и установите во время такой же термины с обеспокоенными оборудованиями
4. различные классы давления для того чтобы соотвествовать различные

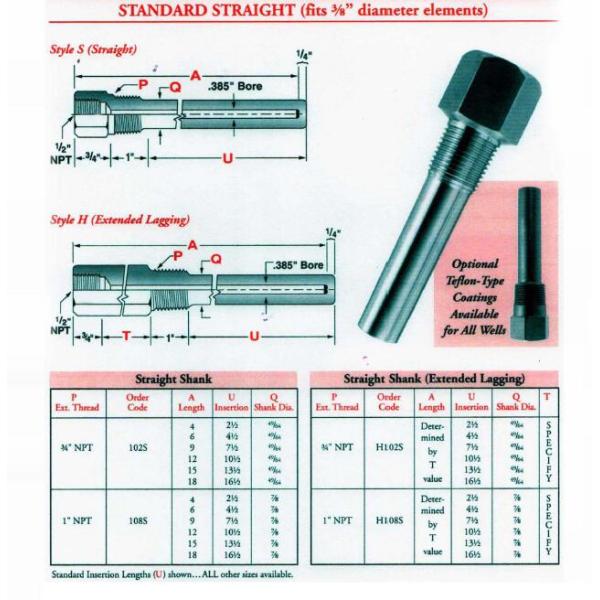

4. Параметр.

5. Применение

• Они также использованы на термопарах с двойными трубками защиты
• Применимый на режиме высоких давления и температуры, высоких средств массовой информации скорости тока жидкости
• Thermowells главным образом использовано на отделяемых термопарах и RTDs или на объектах высокого давления для более последней установки термопар и RTDs
