Регулятор температуры C100 PID серии REX 48x48

1. Общее описание:

Регулятор температуры PID серии REX принимает особенный микрокомпьютер регулируя метр который использует переключая силу и технология держателя поверхность (SMT), поэтому, регулятор довольно умна и надежна. Свои особенные функции как автоматический диагностировать, автоматическая установка и умный контроль. Его можно использовать широко в дисплее и контроле параметра температуры, давления, подачи, и жидкостного уровня.

2. Основной технический индекс:

1) Входной сигнал:
Термопара (TC), температура сопротивления обнаруживает (RTD)
Стандартные сигналы течения и напряжения тока.

2) Дисплей:
Отростчатое значение (PV), устанавливая значение (SV): - 1999~+1999
Установка сигнала тревоги выхода (OUT1, OUT2) (ALM1, ALM2) автоматическая (НА)
Дисплей: СИД

3) Путь контроля
Управление (1).PID (включая ВКЛЮЧЕНО-ВЫКЛЮЧЕНО, положение PID и непрерывный PID)
(2).Auto устанавливая контроль

4) Точность
Точность измерения: ±0.5%FS
Ошибка компенсации холодного терминала: ±2℃ (откорректируйте в пределах 0~50℃ мягким)
Разрешение: 14bit. Samplingperiod: 0.5Sec.

5) Устанавливать ряд:
Устанавливая значение (SV): такой же ряд с PV
Пропорциональный диапазон (p): 0~full выстраивают в ряд (ВКЛЮЧЕНО-ВЫКЛЮЧЕНО контроль когда установите до 0)
IntegrationTime (I): 0~3600Sec (отсутствие объединенного действия когда установите до 0)
Производное время (d): 0~3600Sec (отсутствие действия по производной когда установите до 0)
Пропорциональный период: 1~100Sec
Управление включением-выключением вывело наружу hysteretic ширина петли: 1~100℃ (или другие блоки PV)

6) Выход контроля
(1) выход валюты: DC 0~10Ma, 4~20mA (выход<500> напряжения тока RL (2): DC 0-5V, 1-5V (RL>10K)
выход реле (3): Емкость контакта: 250V AC 3A (активная нагрузка)
выход импульса напряжения тока (4): 0-12V (применимое для полупроводникового реле SSR)
кремнием (5) контролируемый выход выпрямителя тока (SCR): нул-крест вызывая или вызывать сдвига фазы (активная нагрузка)
(6) тревожа выход функции: 2 группы вывели наружу самое большее, 12 режима
Емкость контакта выхода: 250V AC 3A

7) Другие параметры
(1) сопротивление изоляции: >50MΩ (DC 500V)
прочность изоляции (2): 1500V AC/min
расход энергии (3):<10v> окружающая среда обслуживания (4): 0~50℃, 30~85RH, отсутствие коррозионного газа
(5) весов: abt.0.5Kg (тип C900)

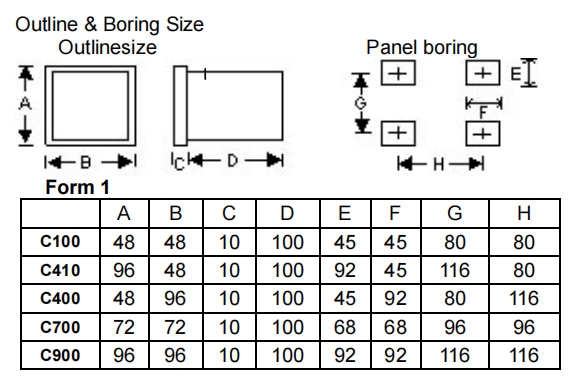

3. План, установка, расточка
