Суд теста электрического двигателя SSCG200 200KW 637Nm 8000rpm - все промышленное изготовляет

Характер продукции

Предварительная виртуальная технология аппаратуры использована для совмещения сильной производительности компьютера компьютера со способностью измерения и управления оборудования аппаратуры и для того чтобы осуществить контроль теста и деятельности, анализа, обработки, дисплея, печатания и хранения данных через программное обеспечение, так, что источник функции системы превысит аппаратуры простого сочетания из общие. Особенно в консервации результата, хранение формы волны, одновременные аспекты измерения, поколения отчета по испытанию, расширения системы, многофункциональных и другого преимуществ традиционной ручной плиты испытательного стенда несравнимы.

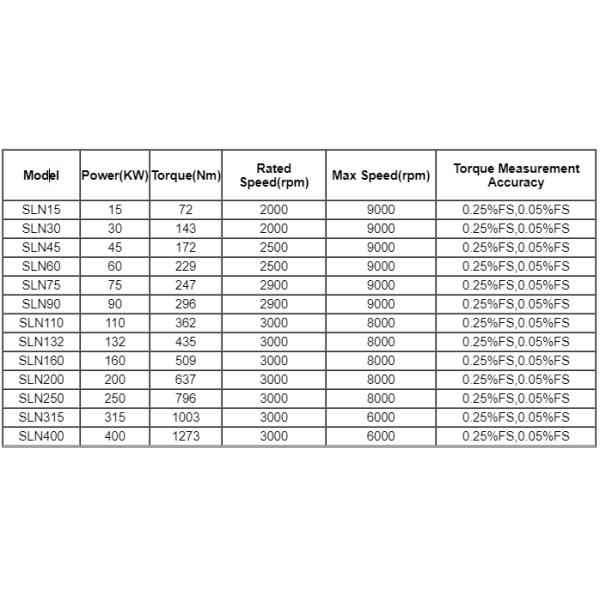

Главные технические индикаторы
50 kw силы
Краткость 500 nm/4750 RPM
Максимальная скорость 8000rpm
Момент инерции 0,15 kg. M ^2
Охлаждая водяное охлаждение режима
Нагружая мотор (индекс одно-конца, оба конца точно такой же, можно заново скомпоновать согласно требованиям к проекта)
Расклассифицированная сила 422kW
Расклассифицированная краткость 3504Nm вращающего момента
Генеральная скорость 1150rpm
Скорость 2300RPM уменьшения силы
Максимальная скорость 3300RPM
Момент инерции 6,30 kg. M ^2

Комната испытания измерения и контроля:

Новый стенд теста powertrain корабля энергии можно соединиться с концом выходной мощности собрания электрического привода через половинный вал. Начало оборудовано с высокоточным датчиком вращающего момента и датчиком скорости для того чтобы обеспечить высокоточные данные по измерения. Измеренный объект вообще мотор.

Основные ряд и точность:
●Привод порекомендовал ряд силы: Класс силы 0~250KW, поддерживает другой его сила, скорость, изготовление на заказ класса вращающего момента;
●Управлять рядом измерения скорости: 0~20000r/min;
●Ряд измерения крутящего момента на ведущем вале: 0~500N.m;
●Порекомендованный нагрузкой ряд силы: Класс силы 0~500KW, поддерживает другой его сила, скорость, изготовление на заказ класса вращающего момента;
●Ряд измерения скорости оборотов под нагрузкой: 0~3000r/min;
●Нагрузите ряд измерения вращающего момента: 0~10000N.m;

Характеристики продукта
Основной состав испытательной системы

Испытательная система состоит из электропитания теста, шкафа переключателя мощности, чувствительного элемента сигнала и измерительного оборудования силы, блока автоматического теста измеряя и консоли контроля, программной системы теста мотора AC, системы базы данных и так далее. Оборудование нагрузки в типе тесте можно выбрать согласно требованиям потребителей, как сопровождение мотора (включая генератор DC, генератор AC, обматывая мотор ротора), силомер вихревого тока, магнитный силомер порошка, магнитный тормоз порошка и другому оборудованию, встретить тип тест различных моторов.

Метод измерения: примите измерение микрокомпьютера

Измеряя шкаф оборудован с датчиками течения и напряжения тока, и модуль интерфейса формирования сигнала использован в средней связи. Компьютер завершает задачи приема и измерения сигнала.

Режим контроля: непосредственное регулирование MCU уровня автомобиля

Блокируя программу можно подгонять и доработать согласно требованиям потребителей. Система управления имеет стабилизированное представление и хороший expansibility.

Режим деятельности: ручная операция и автоматическая деятельность сосуществуют

Во избежание влияние тестирования сбоя в работе компьютера, ручной контроль (деятельность кнопки панели) и режим автоматического управления (деятельность клавиатуры/мыши компьютера) сосуществуют, неудобный для использования режима автоматического управления или сбоя в работе компьютера, вас могут использовать ручную операцию для того чтобы испытать.

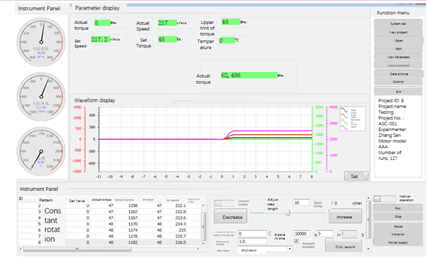

Преобразование данных теста: результаты теста хранятся в промышленных компьютере или сервере

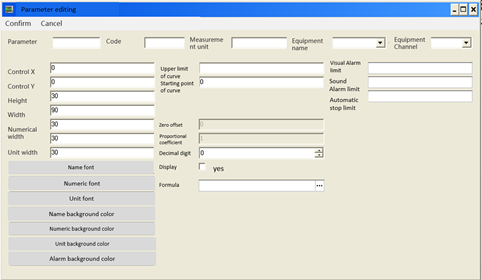

Компьютер известного бренда конфигурации теста микрокомпьютера в стране и за рубежом первоначальный промышленный, результаты автоматических проверок данных, который хранят в тесте в промышленном жестком диске компьютера сразу, ручные данные по измерения можно сделать искусственного входного сигнала для того чтобы испытать программный интерфейс, и после этого сохранить в памяти, обеспечить родные функции базы данных, родной доступ запроса к конструированным проверкам данных, с функцией поколения отчета по испытанию автоматической и обеспечить функцию печатания выхода (оборудованную с лазерным принтером HP многофункциональным).

Высокая точность измерения, хорошая повторимость;

Система управления имеет стабилизированное представление и хороший expansibility.

Главным образом содержите:

1. Электрический динамометр

2. Переменная система инвертора частоты
3. Измерение TCM1000 и система управления
4. Анализатор силы
5. Двухнаправленное электропитание DC
6. Система сбора данных
7. машина Охлаждать-воды

Основное содержание теста системы:

1. Тест скоростной характеристики ‐ вращающего момента

2. Определение коэффициента полезного действия системы двигателя
3. тест Запертый-ротора
4. Тест температуры
5. Тест точности управления скоростью
6. Испытание точности управлением вращающего момента
7. Пиковые тест вращающего момента, etc

Система TCM испытывая для новой энергии
