Машина для намотки ленты управления ПЛС из литой смолы трансформаторная машина для намотки фольги
Машина для намотки ленты управления ПЛС из литой смолы трансформаторная машина для намотки фольги
Спецификации
Номер модели :
BRJ800-2
Место происхождения :
КНР
Минимальное количество заказов :
1 комплект
Условия оплаты :
T/T, L/C.
Способность к поставкам :
100 комплектов в год
Время доставки :
45 дней
Подробная информация об упаковке :
Морская упаковка
Имя :
машина замотки фольги трансформатора
Функция :
обмотка проводниковой фольги l
Толщина фольги :
0.2 ~ 2,0 мм
Толщина фольги Al :
0,3 | 3.0mm
Максимальная ширина фольги :
800 мм
Цвет :
По просьбе
Обматывая сила :
15 кВт
Скорость обмотки :
0 | 20rpm
Описание

Управление ПЛКМашина для намотки полосЛитьевая смолаТрансформаторФольгаНамоточная машина



Описаниемашины для намотки фольги трансформаторов BRJ800-2


Машина для намотки фольги трансформаторов BRJ800-2 - это специальная намоточная машина для фольговых проводников для изготовления катушек трансформаторов с литьевой смолой. Этот тип машины для намотки фольги трансформаторов оснащен двигателем мощностью 15 кВт для привода намоточного вала, который обеспечивает большой крутящий момент для намотки фольги максимальной шириной 800 мм. Машина для намотки фольги трансформаторов использует процесс сварки TIG для сварки фольги и шины вместе. Машина для намотки фольги трансформаторов оснащена двумя размотчиками фольги и двумя размотчиками изоляционной бумаги, что позволяет машине для намотки фольги наматывать один или два слоя медной или алюминиевой фольги и один или два слоя изоляционной бумаги. Благодаря HMI и системе управления на базе ПЛК, машиной для намотки фольги трансформаторов можно управлять очень легко.



Краткие сведения о машине для намотки фольги трансформаторовBRJ800-2


1) Два размотчика фольги

2) Два размотчика изоляционной бумаги

4) Устройство подачи концевой полосы

5) Система очистки

6) Система удаления заусенцев

7) Система выравнивания кромок

8) Блок автоматической сварки



Техническиепараметрымашины для намотки фольги трансформаторовBRJ800-2


Типичные стандартные спецификации машины для намотки фольги трансформаторов BRJ800-2 показаны ниже, однако намоточная машина для фольги также может быть изготовлена по запросу.

Макс. Ширина фольги: 800 мм
Наружный диаметр материала фольги проводника: Ø1000 мм
Внутренний диаметр материала фольги проводника: Ø500 мм
Количество размотчиков фольги: 2 комплекта
Длина размотчика фольги: 850 мм
Диапазон расширения размотчика фольги: Ø420 - 520 мм
Размер намоточного вала: 80×80×1150 мм
Режим резки: Электрический дисковый нож
Количество размотчиков изоляции: 2 комплекта
Наружный диаметр изоляционного материала: ≤Ø400 мм
Внутренний диаметр изоляционного материала: Ø76 мм
Макс. Ширина изоляционного материала: 850 мм
Система выравнивания кромок: Фотоэлектрическое обнаружение
Электронная система управления: ПЛК
Пользовательский интерфейс: 10-дюймовый (254 мм) сенсорный экран
Диапазон подсчета витков: 0 ~ 9999.9
Мощность намотки: 15 кВт
Скорость намотки: 0 ~ 20 об/мин

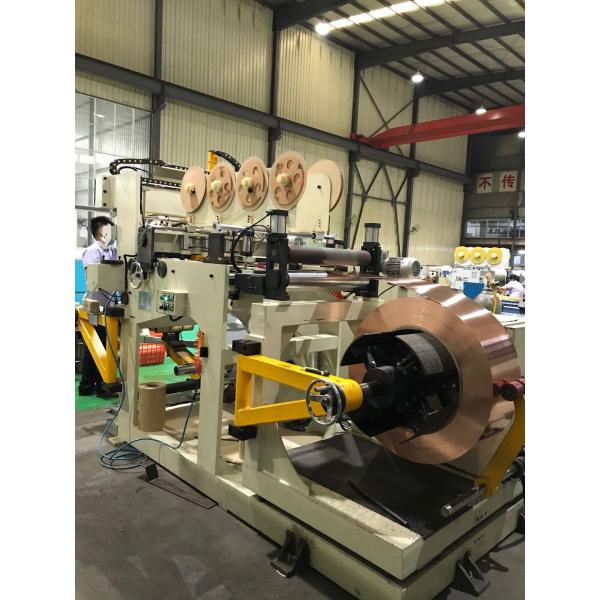

Рис. 1: Вид спереди машины для намотки фольги трансформаторов BRJ800-2

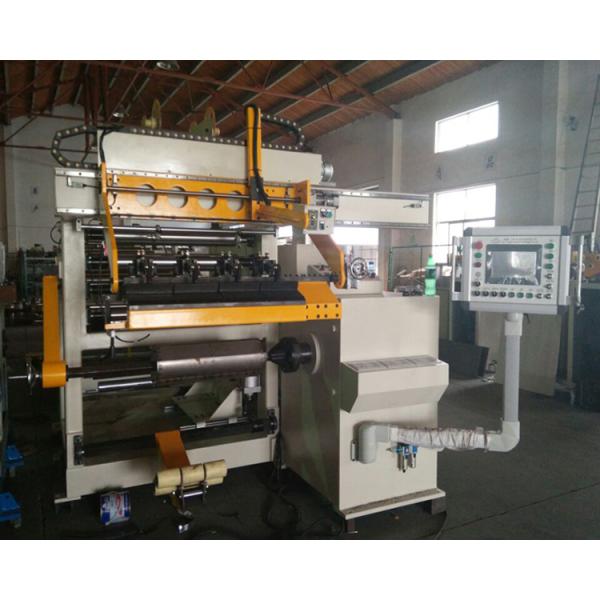

Рис. 2: Вид сзади машины для намотки фольги трансформаторов BRJ800-2
