Части передачи куя HB несущей 280 планеты коробки передач AISI 4140 редуктора стальной
Части передачи куя HB несущей 280 планеты коробки передач AISI 4140 редуктора стальной
Спецификации
Номер модели :
PC23032501
Место происхождения :
Китай
Количество минимального заказа :
1 набор
Условия оплаты :
L/C, T/T, западное соединение, D/P
Способность поставки :
150 наборов/месяц
Срок поставки :
55 дней
Упаковывая детали :
Клеть переклейки
Несущая планеты нет. :
3
Тип :
Цилиндрическая шестерня
Профиль :
Шестерня шпоры & внутренняя шестерня
Материал :
Ковка стали
Время продукции :
30 дней
Твердость :
240-280 HB
Описание

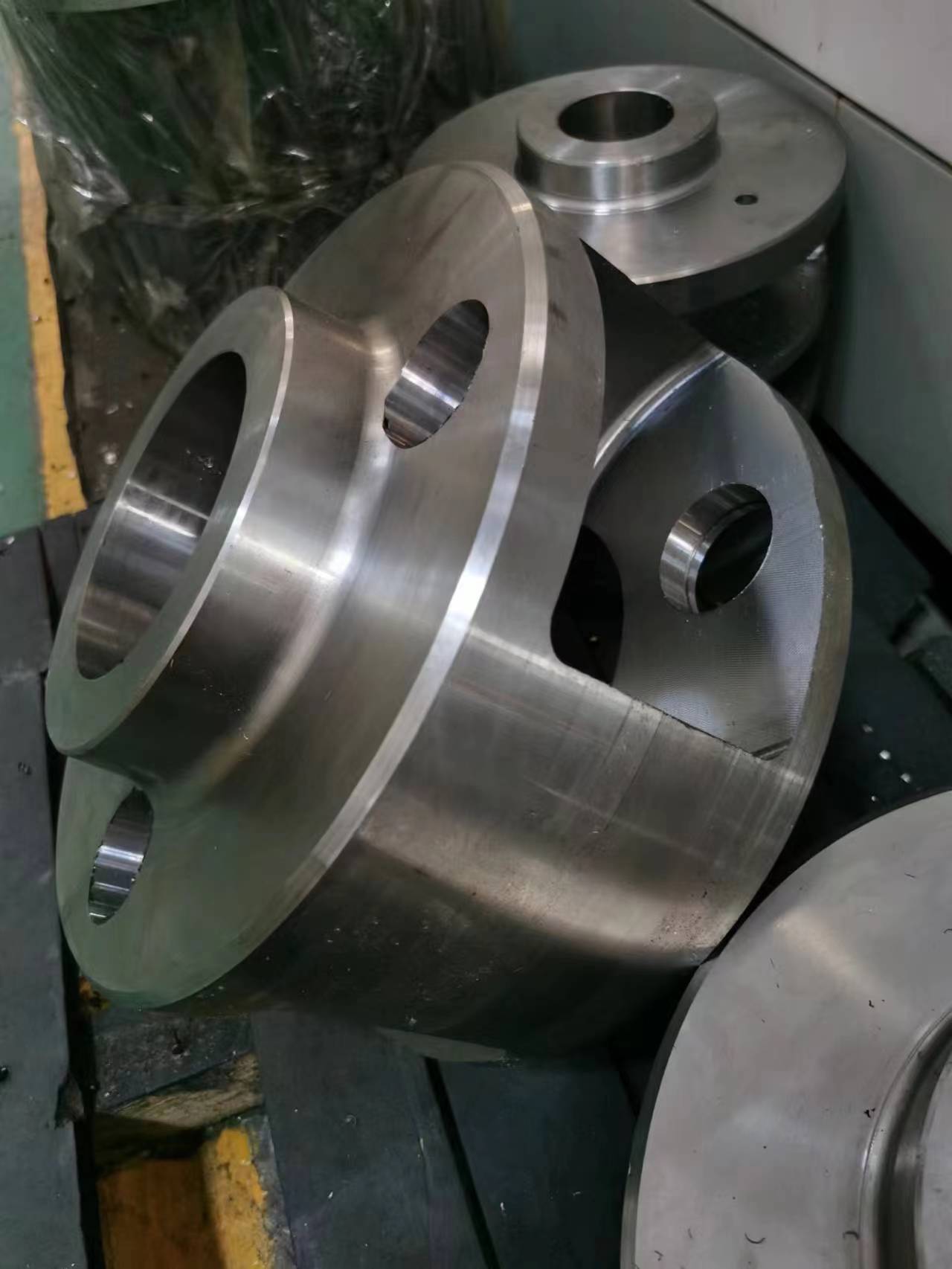

Несущая планеты Част-вковки AISI 4140 передачи стальная

Материал: AISI 4140 (подобное стали 42CrMo)



Весь подвергать механической обработке



HB твердости 240-280





1) Особенность планетарной коробки передач



В типичном применении, сила привода соединяется с шестерней солнца. Шестерня солнца после этого управляет планетарными шестернями собранными с кольцом зубчатого колеса наружного зацепления для того чтобы работать.



Планетарный зубчатый перебор также обеспечивает стабильность должную к даже распределению массовой и увеличенной вращательной жесткости. Вращающий момент приложил радиально на шестерни планетарного зубчатого перебора возвращен радиально шестерней, без бокового давления на зубах шестерни.







2) Описание эпициклического зубчатого перебора





Несущая соединяет центры 2 шестерней и поворачивает планету и шестерни солнца цепляют так, что их тангаж объедет крен без выскальзывания.



Пункт на круге тангажа шестерни планеты следует epicycloid кривую.





Продукты Редуктор шестерни коробки передач
Выполненный на заказ √
Тип профиля шестерни Винтовая зубчатая передача спиральной шестерни двойная
Изготовлять зубов шестерни Шестерня Hobbing/зацепляет молоть
Молоть зубов шестерни √
Модуль (m) Таможня
Количество зубов (z) Таможня
Угол давления (α) 20°/14.5°
Угол винтовой линии (β) Таможня
Ранг точности зубов Ранг ISO 6-7
Термическая обработка Обуглероживать/гасить цемента/нитрирование
Поверхностная твердость 58-62 HRC



СТАЛЬНОЙ КОД РАНГ СРАВНЕНИЕ
CHINA/GB ISO ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C CK45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 SCM22 25CrMo4
42CrMo 42CrMo4 38XM 4140 SCM440 42CrMo4
20CrMnTi 　 18XГT 　 SMK22 　
20Cr2Ni4 　 20X2H4A 　 　 　
20CrNiMo 20CrNiMo2 20XHM 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40XHMA		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　
