Спецификации
Номер модели :
ГБ22112303
Место происхождения :
Китай
минимальное количество для заказа :
1 комплект
Условия оплаты :
Л/К, Т/Т, западное соединение, Д/П
Возможность поставки :
150 наборов/месяц
Срок поставки :
55 дней
Детали упаковки :
Клеть переклейки
Планетарная шестерня № :
3
Тип :
Три планетарные шестерни
Профиль :
Цилиндрическое зубчатое колесо и внутреннее зубчатое колесо
твердость :
58-62 HRc
Приложения :
Добыча угля
Цвет :
Желтый
Описание

Запасные части 3 угольных машин планетарная шестерня шестерни планетарная

1) Описание эпициклической зубчатой ​​передачи

Планетарная передача состоит из двух шестерен, установленных так, что центр одной шестерни вращается вокруг центра другой.

Водило соединяет центры двух шестерен и вращает планетарную и солнечную шестерни, зацепляя их так, что их делительные окружности катятся без проскальзывания.

Точка на делительной окружности планетарной шестерни описывает эпициклоиду.

В этом упрощенном случае солнечная шестерня зафиксирована, а планетарная(ые) шестерня(и) вращается вокруг солнечной шестерни.

2) Особенность планетарной коробки передач

Нагрузка в планетарной передаче распределяется между несколькими планетами;следовательно, крутящий момент значительно увеличивается.

Чем больше планет в системе, тем больше нагрузочная способность и выше плотность крутящего момента.

Планетарная передача также обеспечивает устойчивость благодаря равномерному распределению массы и повышенной жесткости при вращении.Крутящий момент, приложенный радиально к шестерням планетарной передачи, передается шестерней радиально без бокового давления на зубья шестерни.

В типичном приложении мощность привода подключается к солнечной шестерне.Затем солнечная шестерня приводит в движение планетарные шестерни в сборе с внешним зубчатым венцом.

Весь набор планетарной системы передач вращается вокруг своей оси и вдоль внешнего зубчатого венца, где выходной вал, соединенный с водилом планетарной передачи, достигает цели снижения скорости.

Более высокое передаточное число может быть достигнуто за счет удвоения многоступенчатых и планетарных зубчатых колес, которые могут работать в одном и том же зубчатом венце.

Товары Коробка передач / редуктор
Сделанный на заказ √

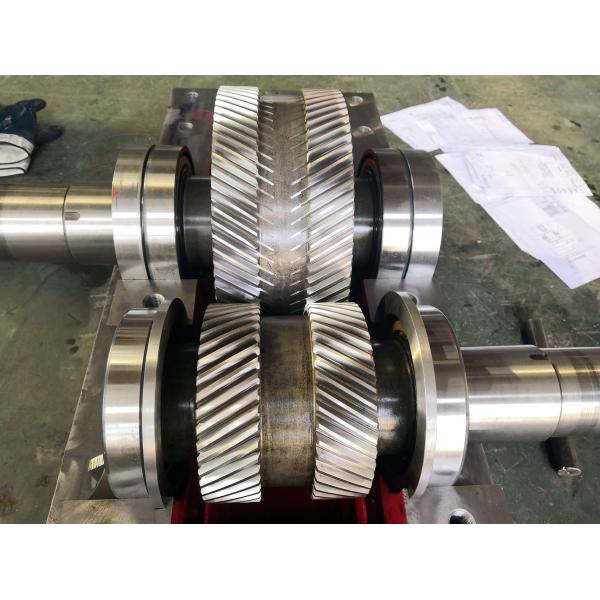

Тип профиля шестерни Винтовая передача/ Двойная винтовая передача
Производство зубчатых колес Зубофрезерная обработка / зубошлифование
Зубчатое шлифование √
Модуль (М) Обычай
Количество зубьев (Z) Обычай
Угол давления (α) 20°/ 14,5°
Угол спирали (β) Обычай
Класс точности зубов ISO 6-7 класс
Термическая обработка Науглероживание/закалка цемента/азотирование
Твердость поверхности 58-62 HRc

СРАВНЕНИЕ МАРОК КОДОВ СТАЛИ
КИТАЙ/ГБ ИСО ГΟСТ ASTM JIS DIN
45 C45E4 45 1045 S45C СК45
40Cr 41Cr4 40X 5140 SCr440 41Cr4
20CrMo 18CrMo4 20ХМ 4118 СКМ22 25CrMo4
42CrMo 42CrMo4 38ХМ 4140 СКМ440 42CrMo4
20CrMnTi 　 18ХГТ 　 СМК22 　
20Cr2Ni4 　 20Х2Н4А 　 　 　
20CrNiMo 20CrNiMo2 20ХМ 8720 SNCM220 21NiCrMo2
40CrNiMoA 　 40XH2MA/
40ХМА		 4340 SNCM439 40NiCrMo6/
36NiCrMo4
20CrNi2Mo 20NiCrMo7 20XH2MA 4320 SNCM420 　
